Jet BD-13G Токарный станок по металлу 400В
Нет в наличии
590 000 ₽

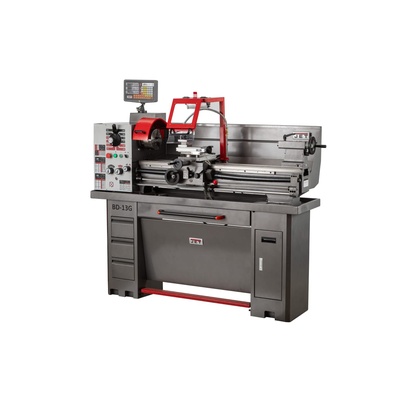

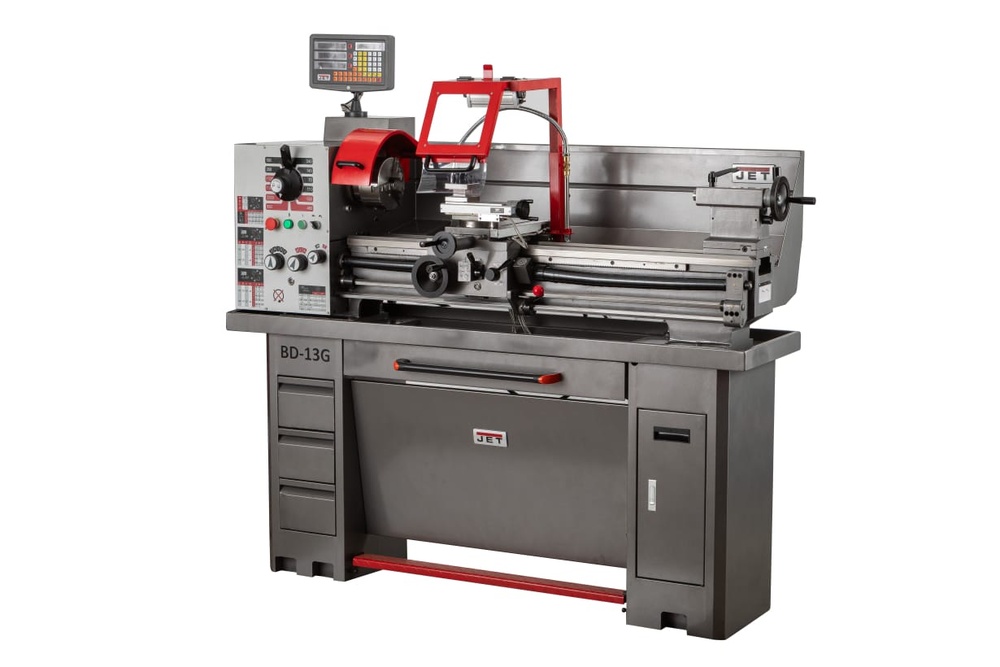

JET BD-13G токарно-винторезный станок по металлу 400В.
- JET BD-13G — это самый крупный и функциональный токарный станок из бытовой линейки JET. Он предназначен для обработки черных и цветных металлов, а также для нарезания метрических и дюймовых резьб. Благодаря своей конструкции станок одинаково хорошо подходит для профессиональных мастерских, автосервисов, предприятий малого и среднего бизнеса, учебных заведений, а также для требовательных домашних мастеров.

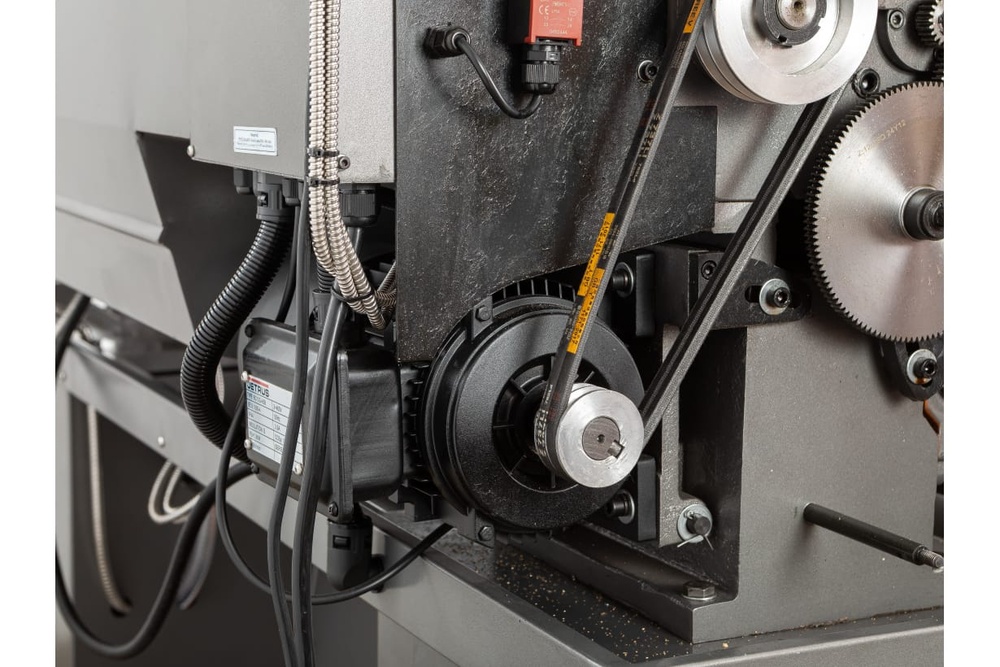

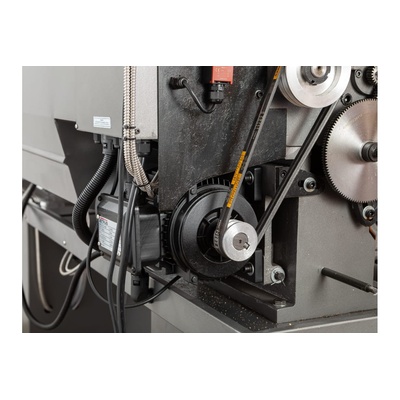

- Сердце станка — мощный трехфазный асинхронный двигатель на 1,8 кВт, обеспечивающий стабильную работу в течение всего дня. Класс точности по ГОСТ 18097 — «Н», биение шпинделя не превышает 0,015 мм. Максимальный диаметр обрабатываемой заготовки составляет 330 мм над станиной и 205 мм над суппортом, длина детали может достигать 1000 мм.

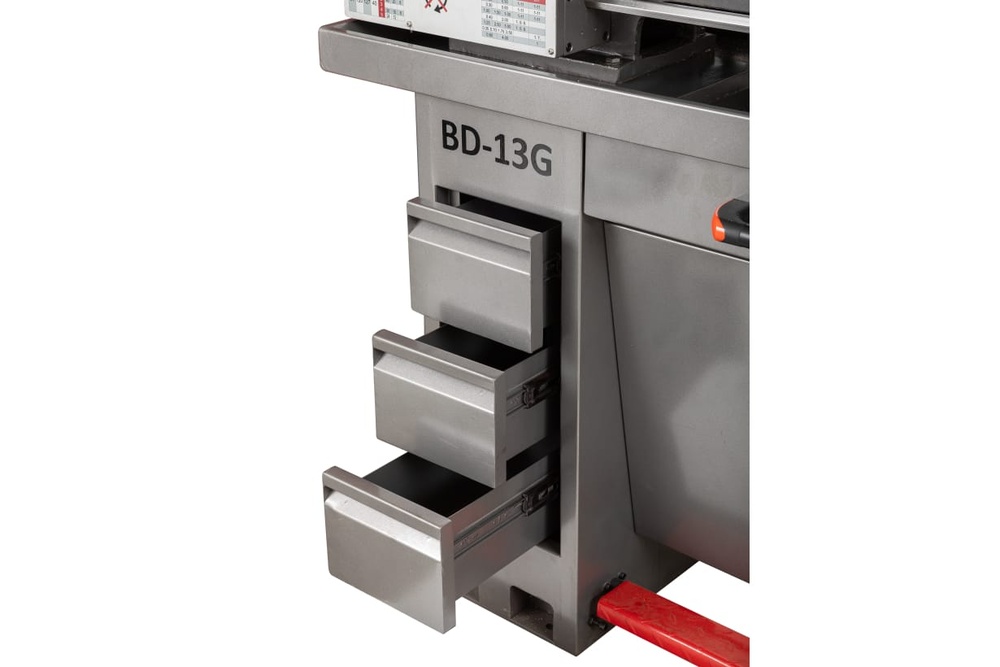

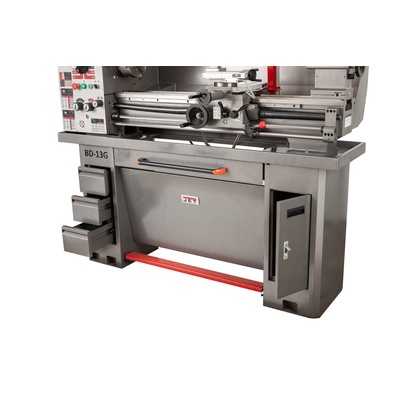

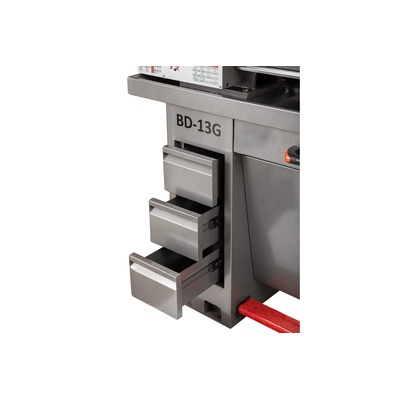

- Конструкция базируется на массивной чугунной станине с закалёнными ТВЧ и шлифованными направляющими. Станок установлен на прочной металлической тумбе, оборудованной выдвижными ящиками для инструмента и поддоном для сбора стружки.
- BD-13G поставляется полностью оснащённым: в комплект входят подвижный и неподвижный люнеты, устройство цифровой индикации (УЦИ) с линейками по трём осям, ножной тормоз, защитный экран суппорта, переходная втулка, комплект инструмента, рабочая лампа и система подачи СОЖ.
Технические особенности:
- 15 видов продольных и поперечных подач в автоматическом режиме.
- 18 типов метрических и 13 типов дюймовых резьб.
- Возможность нарезания правой и левой резьбы.
- Резьбоуказатель для удобства при работе с длинными резьбами.

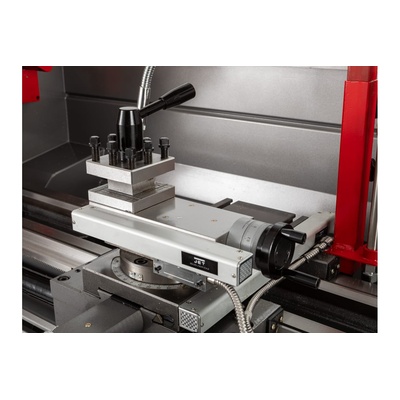

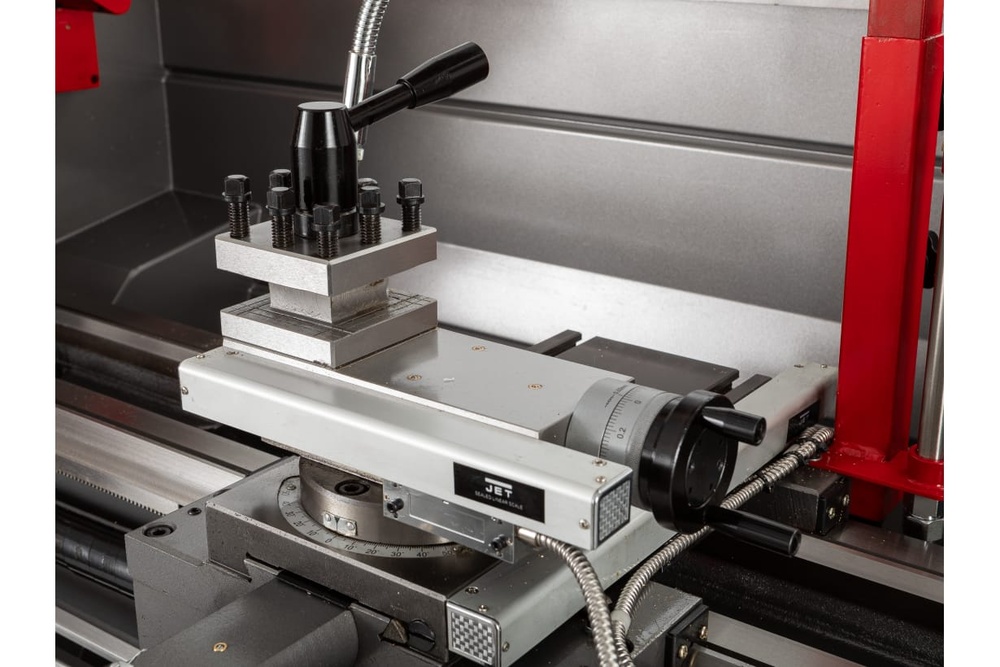

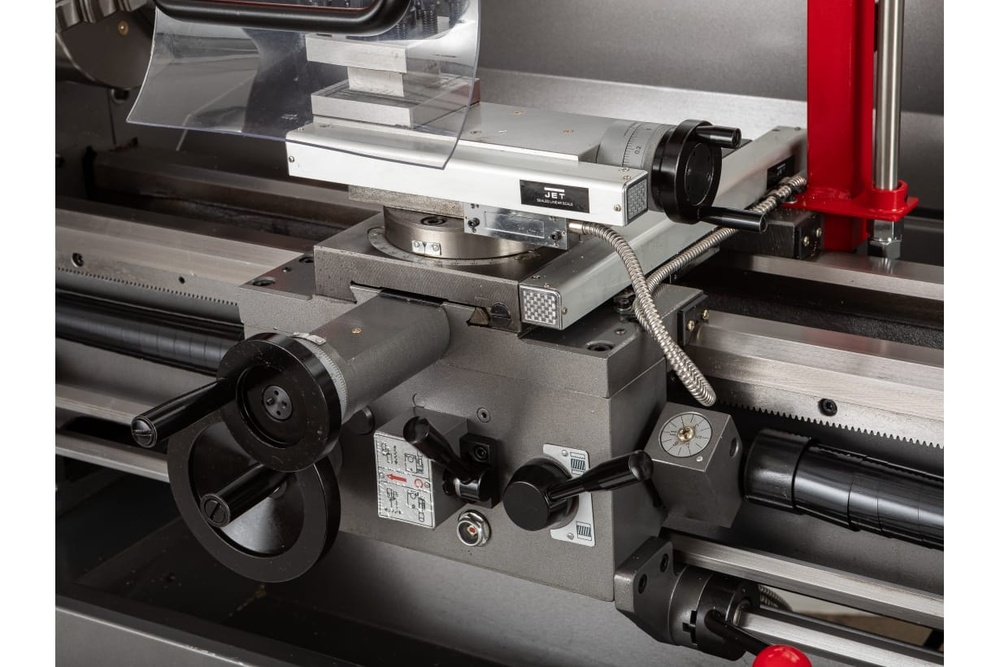

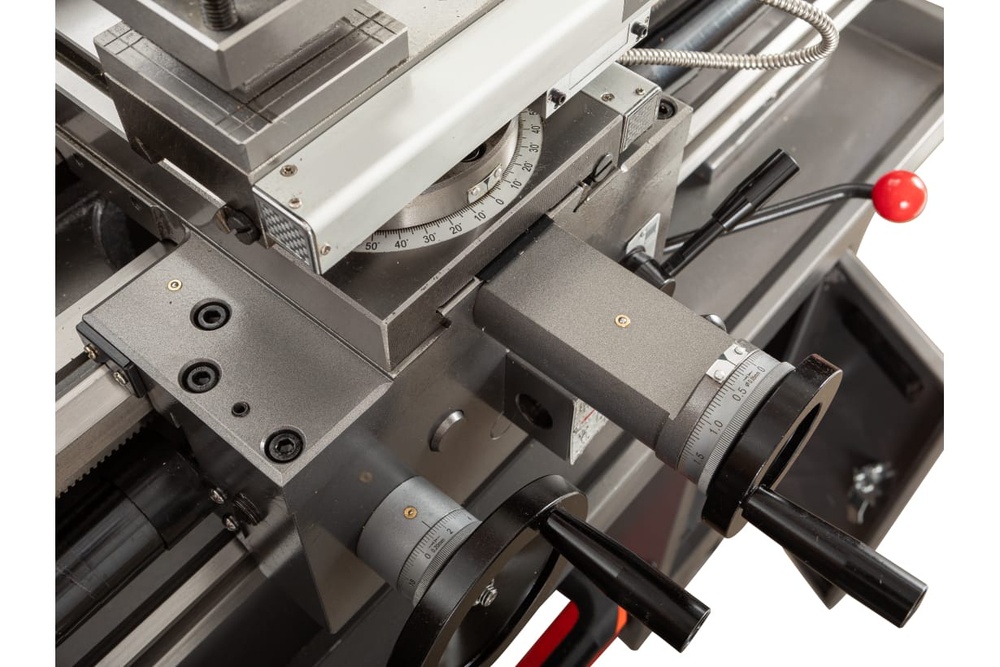

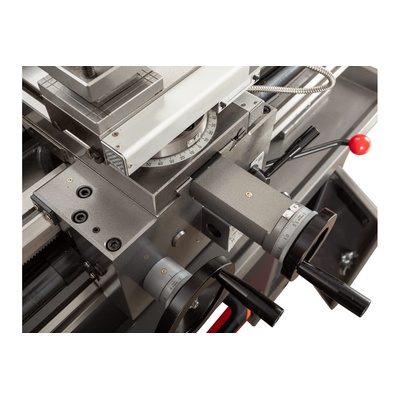

- Поворот верхнего суппорта для обработки малых конусов.

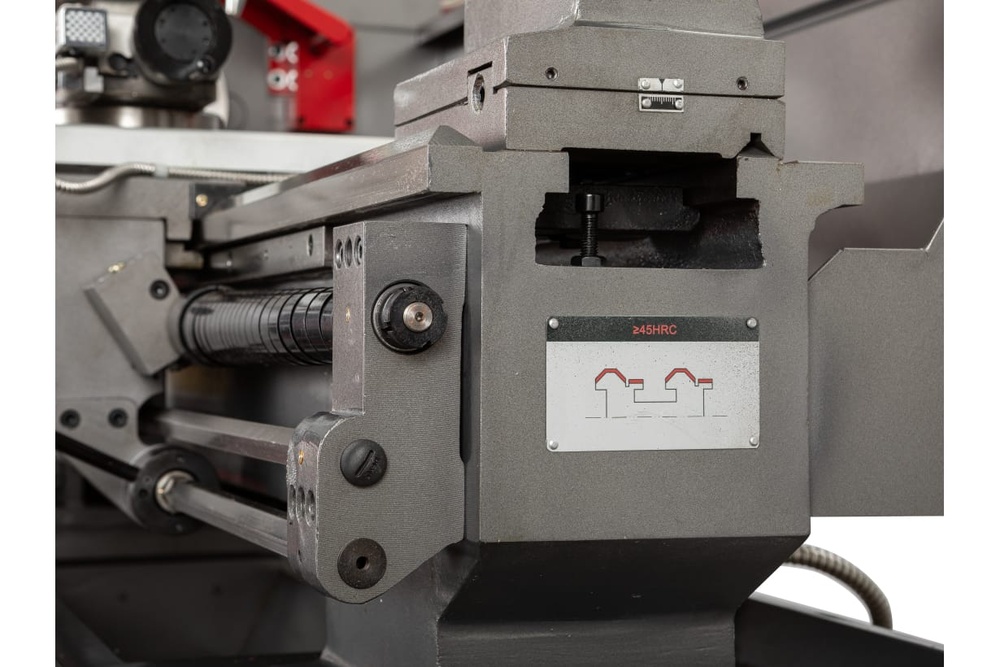

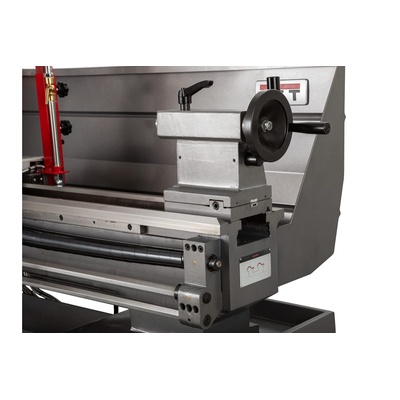

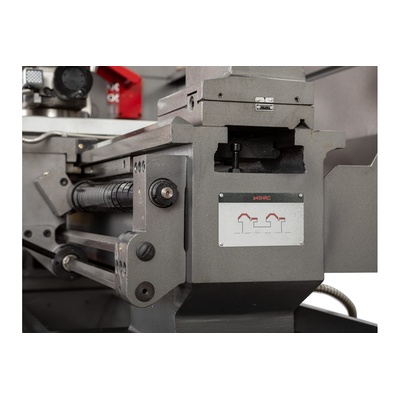

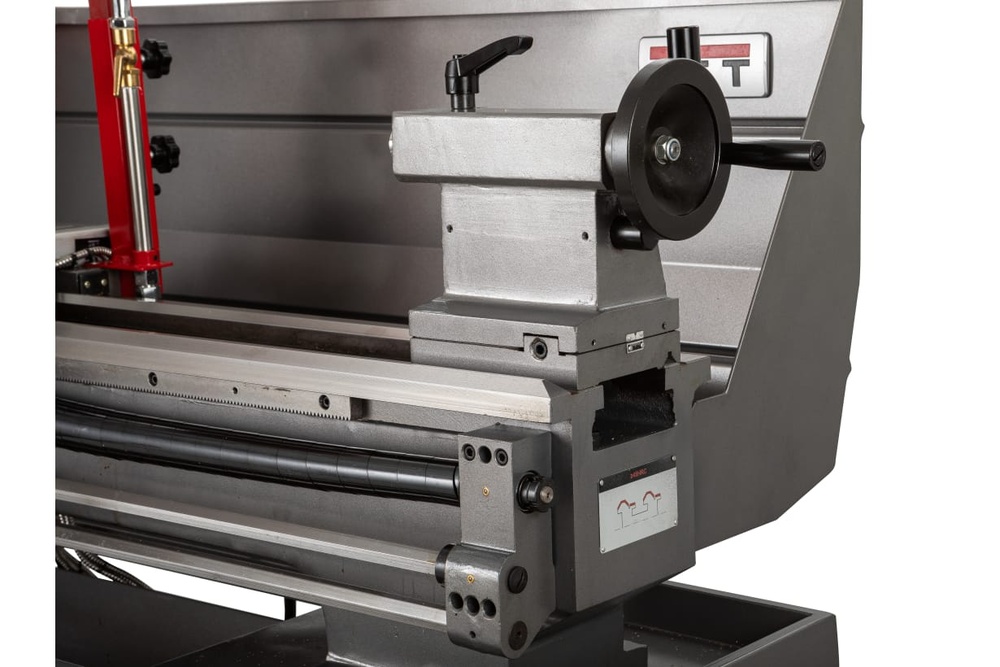

- Усиленная задняя бабка с быстрой фиксацией и регулировкой смещения.
- Смещение задней бабки для проточки длинных конусов.

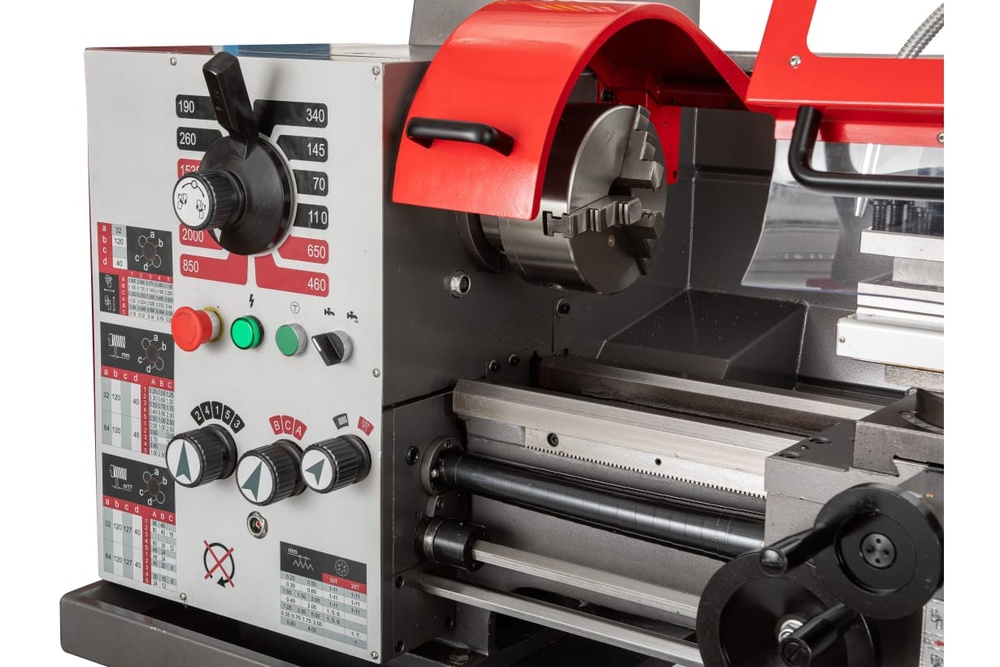

- 12 фиксированных скоростей шпинделя от 75 до 2000 об/мин.
- Толчковый режим для упрощения переключения скоростей.
- Подходит для мелкосерийного производства.
- Увеличенная рабочая зона.
- Мощный асинхронный двигатель.
- Нарезание метрической, дюймовой и левой резьбы.
- На одной настройке доступны три режима работы (точение/резьба).
- Регулировка зазоров в направляющих клиновыми планками.
- Металлическая подставка в комплекте.
- Чугунная станина закалена и тщательно отшлифована.
- Устойчивая конструкция исключает вибрации.
- Ходовой винт и вал подачи для стабильной работы.
Характеристики
| Габариты | 1830 x 760 x 1660 мм |
| Масса | 480 кг |
| Диаметр проходного отверстия шпинделя | 38 мм |
| Диаметр обточки над станиной | 330 мм |
| Диаметр обточки над суппортом | 205 мм |
| Частота вращения шпинделя | 75 - 2000 об/мин |
| Расстояние между центрами | 1000 мм |
| Конус шпинделя | MK-5 |
| Объем бака для СОЖ | 8 л |
| Отверстие шпинделя | D1-4 (DIN 55029) |
| Размер хвостовика инструмента | 540 кг |

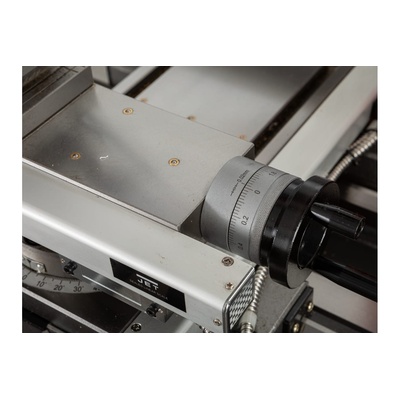

| Ход поперечного суппорта | 185 мм |
| Ход верхнего суппорта | 85 мм |
| Мощность двигателя | 1,8 кВт |
| Мощность насоса СОЖ | 0,04 кВт |
| Пиноль задней бабки | МК-3 |
| Ход пиноли задней бабки | 85 мм |
| Дюймовая резьба | 6-96 TPI |
| Напряжение | 380 В |
| Макс. размер резца | 16 x 16 (20 x 20) |
| Количество поперечных подач | 15 |
| Диапазон поперечной подачи | 0,02 – 0,2 мм/об. |
| Ширина станины | 187 мм |
| Диаметр пиноли задней бабки | 32 мм |
| Тип двигателя | Асинхронный |
| Шаг ходового винта | 3 |
| Масса в упаковке | None |
Оставьте отзыв
Комплектация
- Станок.
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками.

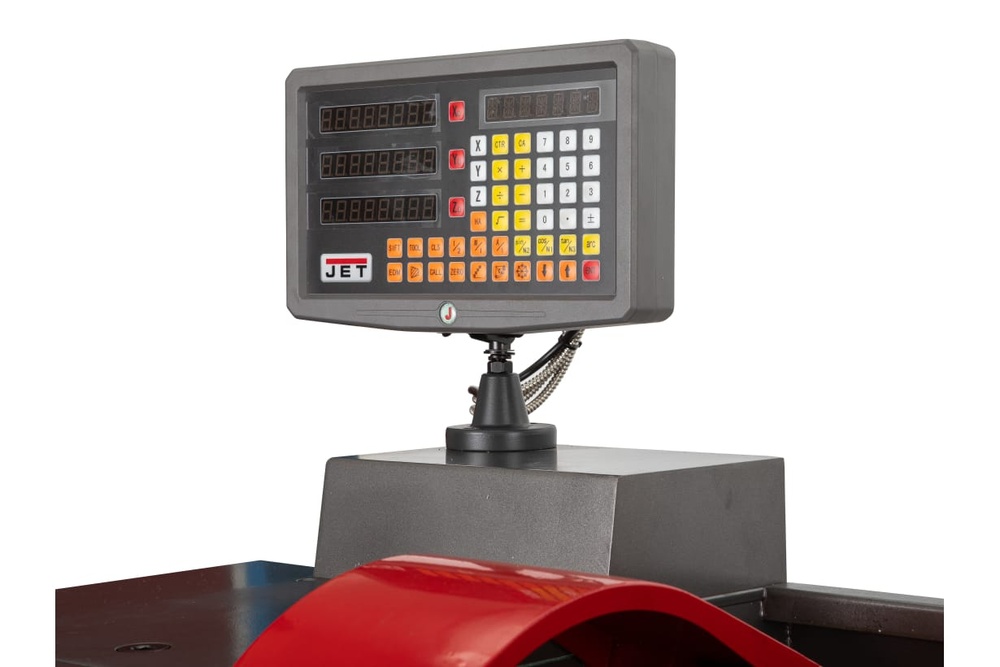

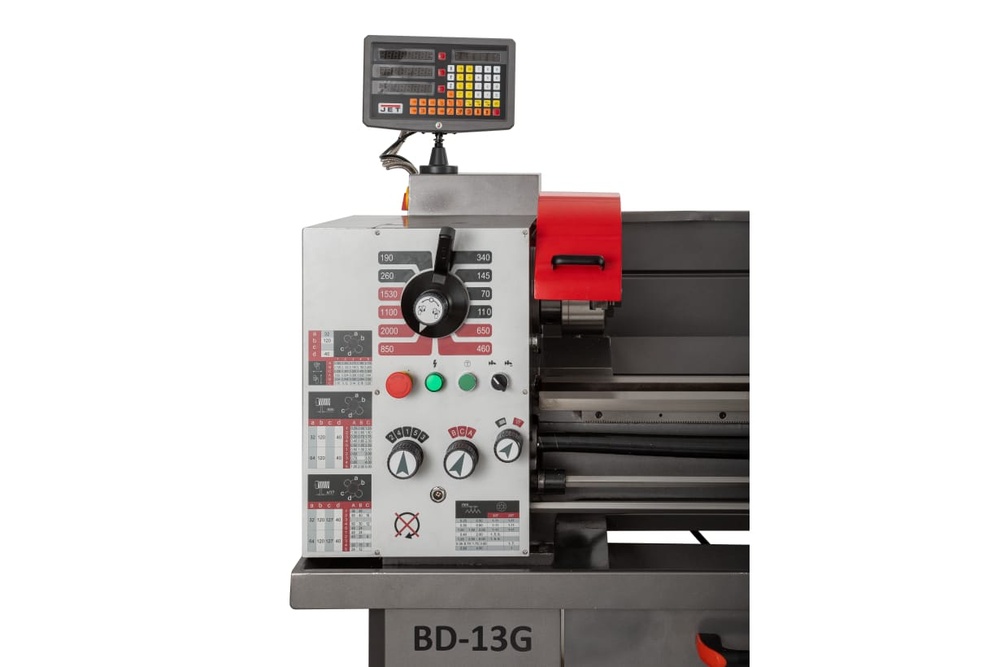

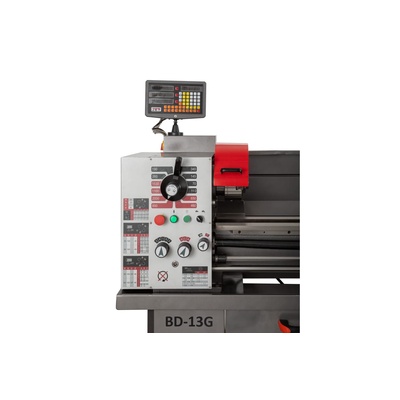

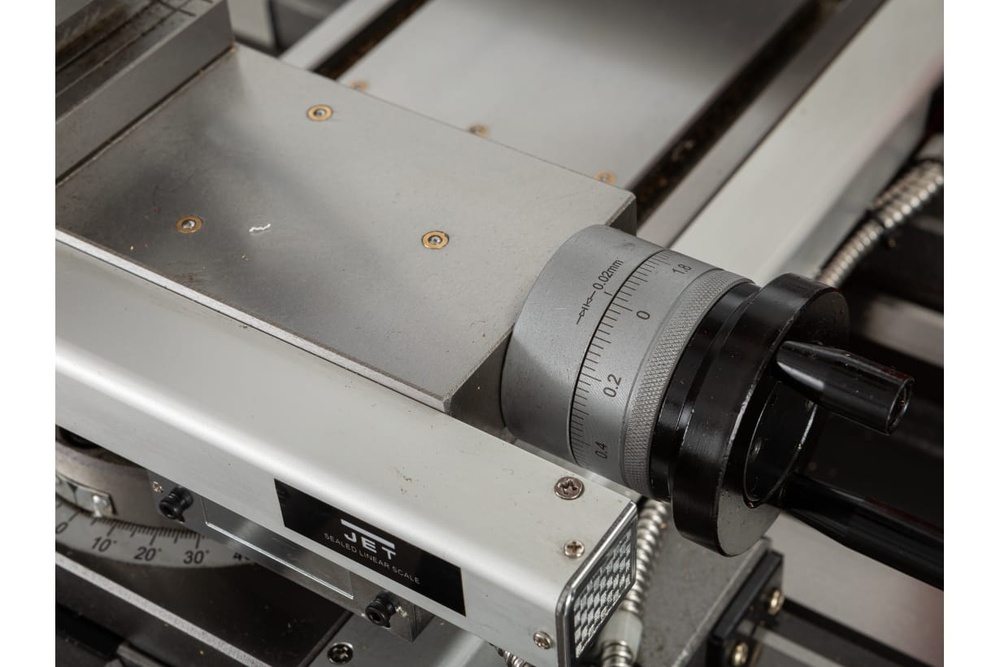

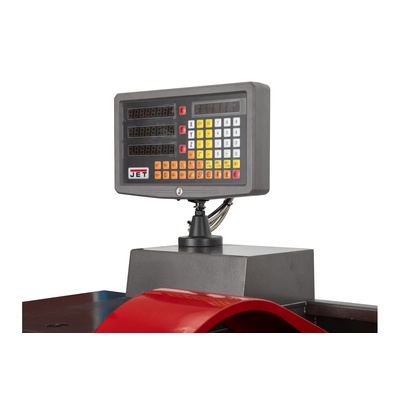

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак.
- Подвижный и не подвижный люнеты.
- Концевой упор продольного перемещения.
- Ножной тормоз.

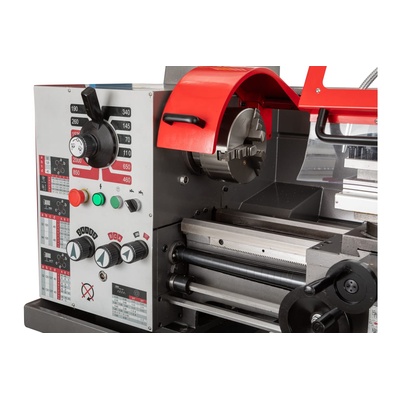

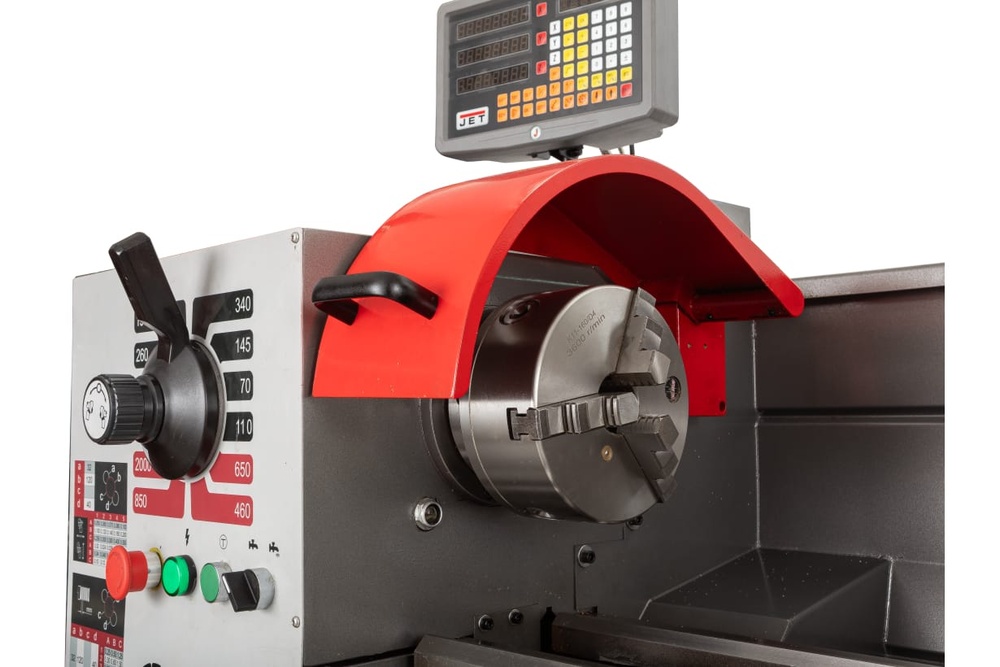

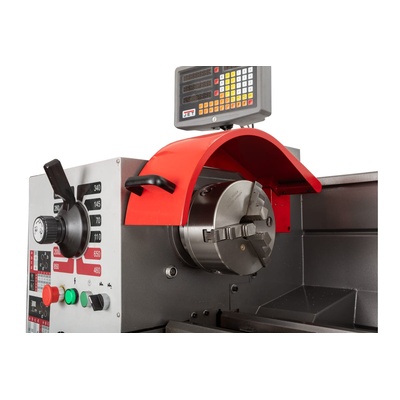

- Защитный экран патрона с концевым выключателем.
- Защита зоны обработки.
- Защитная задняя стенка.
- Выдвижной поддон для сбора стружки.

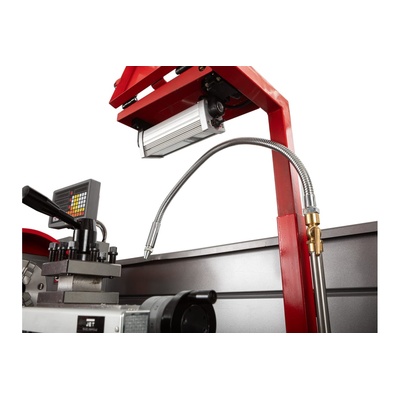

- Лампа освещения рабочей зоны.
- Ключ резцедержателя.
- Указатель резьбы.
- Ключ для 3-х кулачкового патрона.

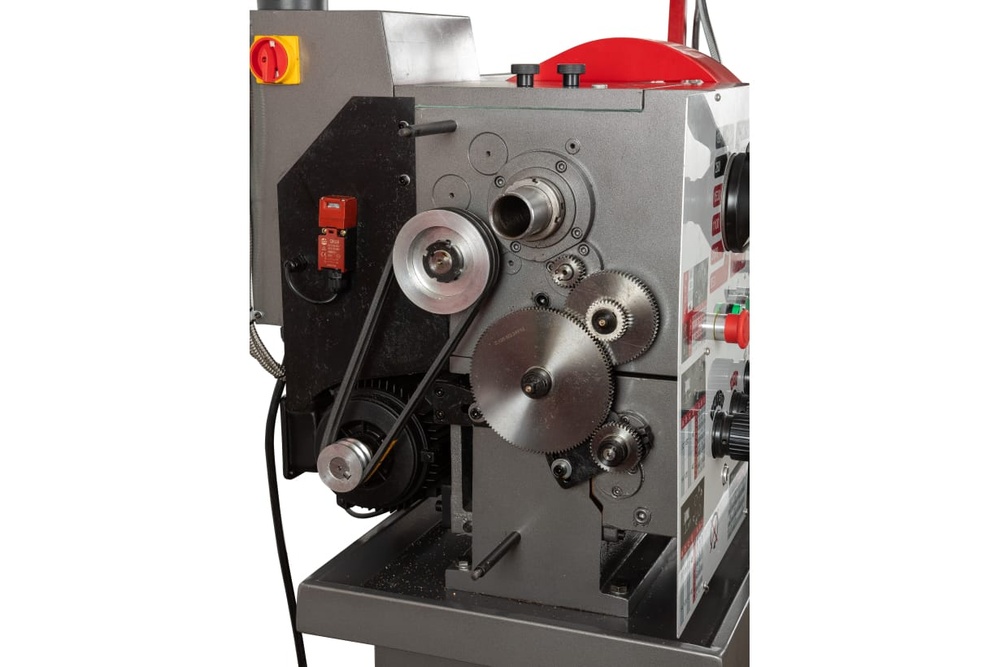

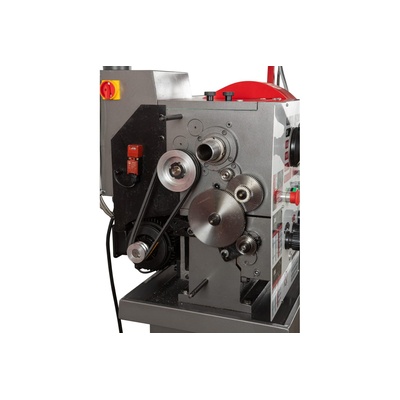

- Набор сменных металлических шестерён.
- Ящик с инструментом.
- Руководство по эксплуатации.
