Stalex BS-280G Ленточнопильный станок

Ленточнопильный станок Stalex BS-280G разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 220 мм.

На станках с гидроразгрузкой процесс резки (запуск пилы, опускание рамы, остановка пилы) осуществляется в автоматическом режиме благодаря гидравлической системе. Подъем рамы выполняется оператором вручную.

В зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60° предназначен для резки под различными углами и частой смены угла пиления.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается натяжным шкивом, приводимым в движение приводным шкивом через редуктор.

Пила опускается под собственным весом, станок оснащен дросселируемым гидравлическим цилиндром, который автоматически регулирует скорость опускания пильной рамы в зависимости от профиля заготовки, обеспечивая оптимальные режимы резки. Гидравлическая система оснащена электромагнитным клапаном. При нажатии кнопки "пуск" гидравлика опускает раму с заданной скоростью и удерживает её в любой точке в выключенном состоянии, что исключает необходимость перекрывать перепускной клапан демпфера в нижней точке рамы для последующей установки в любую верхнюю точку.

Модель оснащена быстро регулируемыми тисками для резки под углом, где поворачивается рама, а не заготовка. Система быстрого отвода тисков ускоряет процесс смены заготовок (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации обеспечивает высокую производительность. В модели Stalex BS-280G инвентор опускания рамы вынесен на приборную панель.

Особенности:

• Возможность поворота рамы под углом: 0°…+45°…+60º.
• Рычаг фиксации поворота рамы.
• Регулировка угла поворота вдоль шкалы.
• Гидравлический демпфер для плавной регулировки опускания рамы.
• Быстрорегулируемые тиски для резки под углом с системой быстрого отвода.
• Система подачи СОЖ (смазочно-охлаждающей жидкости) в зону резки с помпой и регулировочными кранами.
• Литая чугунная рама для высокой жесткости и уменьшения вибраций.
• Зубчатый блок с твердосплавными направляющими пластинами и роликовыми подшипниками для точности движения ленты.
• Два режима движения ленты через мотор редуктор: 40 или 80 м/мин.
• Мерный упор 500 мм.
• Панель управления с индикатором включения, переключателем режимов работы (автоматического и с режимом подачи вниз), кнопкой включения, переключателем скорости резания и общей кнопкой стоп.
• Поворотный стол с возможностью поворота 0°…+45°…+60º по шкале.
• Пила ленточная квалитет М42.

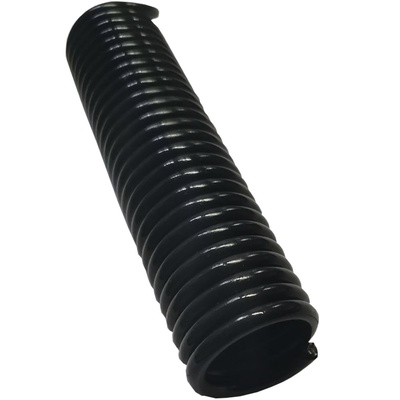

• Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки).
• Маховик ручного натяжения ленты.
• Маховик тисков и рычаг быстрой доводки.
• Прямой ролик для подачи и перемещения заготовок к тискам в стандартной комплектации.
• Габариты ленточного полотна: 27 х 0,9 х 2450 мм.

К данному станку есть также возможность приобрести дополнительный прижим для пакетной резки, который служит верхней (третьей) губкой тисков. Он фиксирует заготовки сверху, позволяя одновременно пилить несколько деталей. Устанавливается на вертикальные губки тисков с помощью засверливания и болтов. Зажим осуществляется ручным затягиванием ручек.

Ленточнопильный станок Stalex BS-280G, обеспечивающий высокое качество и точность резки, – идеальный выбор для серийного и мелкосерийного производства.
