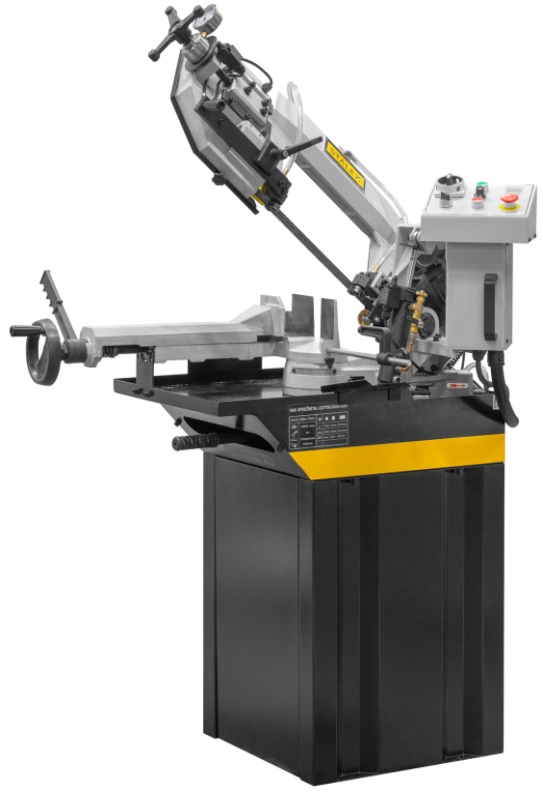

Stalex BSМ-170G Ленточнопильный станок

Stalex BSM-170G — ленточнопильный станок с гидроразгрузкой.

• На станках с гидравлической разгрузкой процесс резки автоматизирован: запуск пилы, плавное опускание рамы и её остановка происходят благодаря включению двигателя и регулировке гидроцилиндра. Подъём рамы выполняется вручную.
• Станок Stalex BSM-170G рассчитан на распил заготовок диаметром до 170 мм. В зоне реза полотно стабильно удерживается двумя направляющими головками, что обеспечивает точность и чистоту обработки. Конструкция европейского типа позволяет поворачивать раму пилы в пределах от 0° до +60°, что удобно при работе под углом и при частых его изменениях.
• Натяжение полотна производится натяжным шкивом, привод которого осуществляется через редуктор от основного приводного шкива. Рама опускается под собственным весом, а встроенный регулируемый гидроцилиндр автоматически изменяет скорость хода в зависимости от формы и размеров заготовки, обеспечивая оптимальные условия пиления.
• Модель оснащена быстро регулируемыми тисками для резки под углом — при этом поворачивается рама, а не сама заготовка. Система быстрого отвода подвижной губки позволяет ускорить замену деталей: зажим освобождается без вращения маховика.
• Фиксация заготовки и её подача осуществляются вручную. В стандартную комплектацию входит система подачи СОЖ, которая повышает производительность и увеличивает ресурс полотна.

Технические особенности:

• Поворотный стол с диапазоном углов: 0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход).
• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 36:1).
• Станция охлаждения, обеспечивающая подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак на 12 литров.
• Точное ведение ленты обеспечивается роликовыми подшипниками.
• Тиски с рычагом быстрого отвода позволяют ускорить установку и зажим заготовки.
• Размер полотна: 20х0,9х2110 мм.

Стандартная комплектация Stalex BSM-225G:

1. Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
2. Перепускной клапан для плавной регулировки скорости опускания пильной рамы.
3. Тиски с ручным зажимом и рычагом быстрой доводки для ускоренной фиксации заготовки.
4. Трёхлучевой маховик для ручного натяжения ленточного полотна.
5. Датчик контроля натяжения (тензометр).
6. Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
7. Мерный упор длиной 290 мм.
8. Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
9. Ленточное полотно класса М42.
10. Прижимами для пакетной резки модель BSM-170G не комплектуется.

Основные узлы станка:

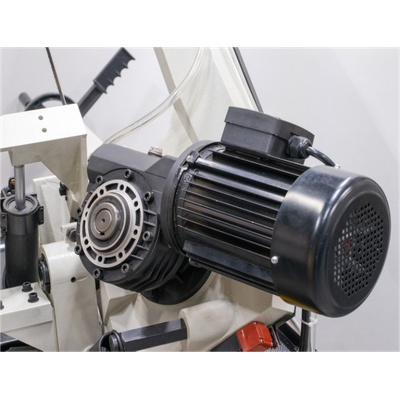

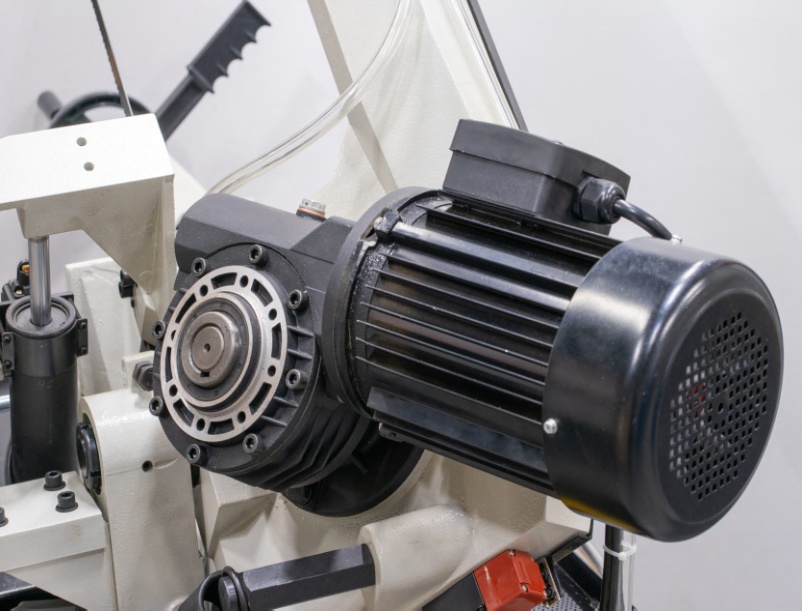

1. Зубчатый привод.

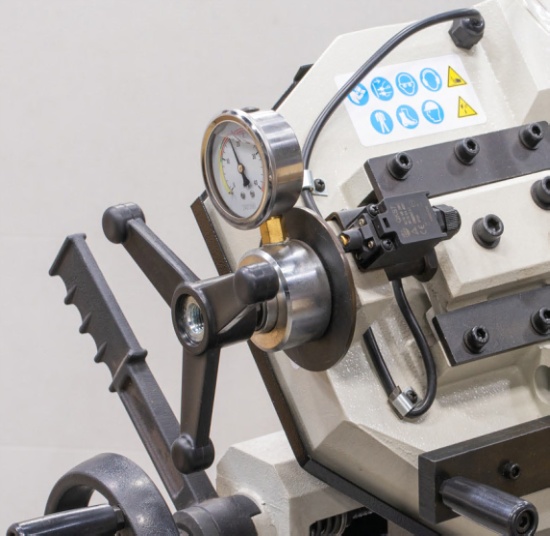

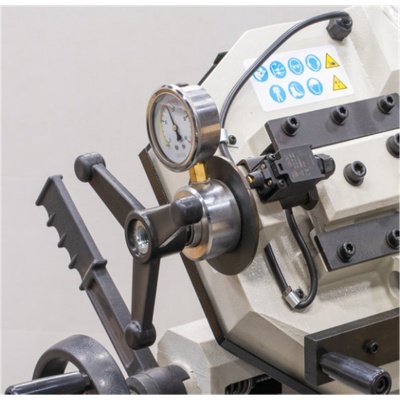

2. Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка).

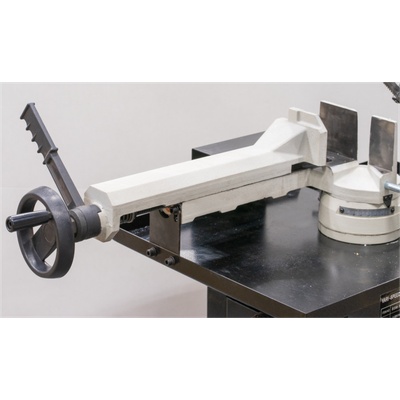

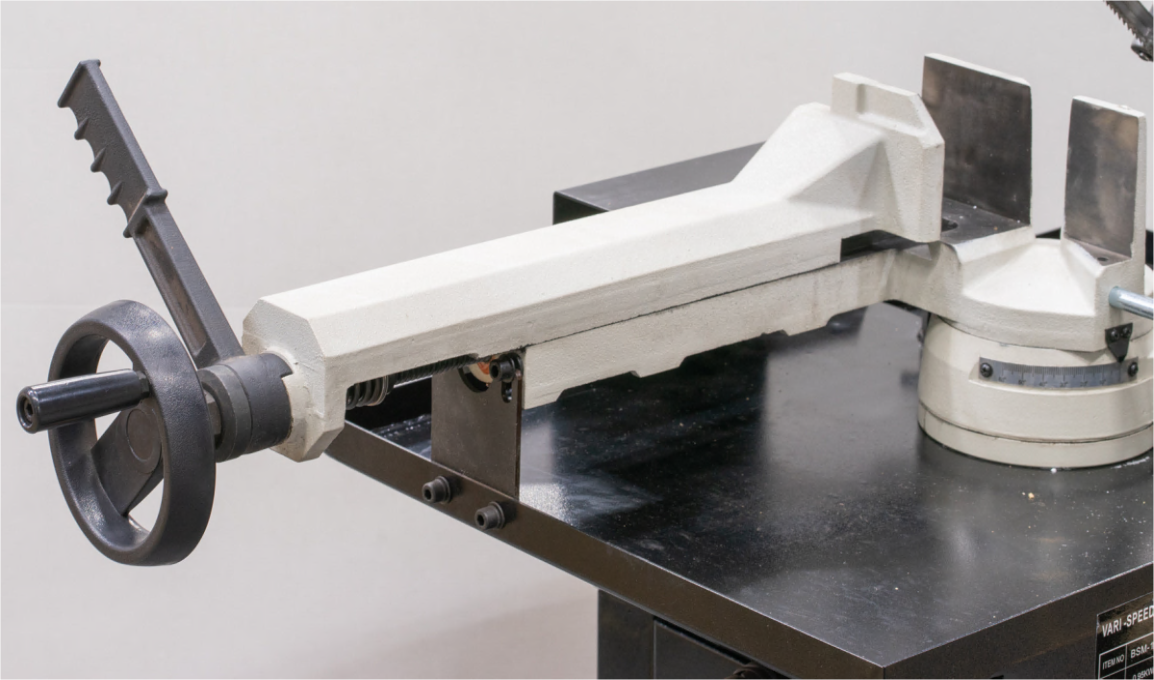

3. Маховик тисков и рычаг быстрой доводки.

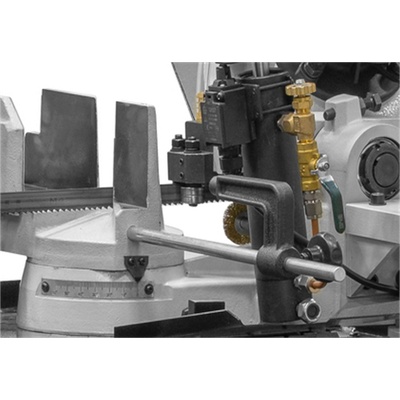

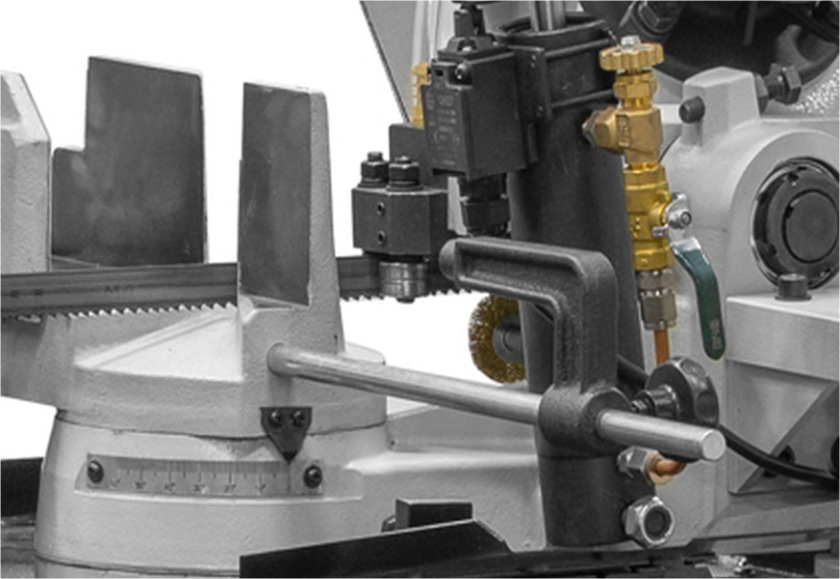

4. Мерный упор 290 мм.

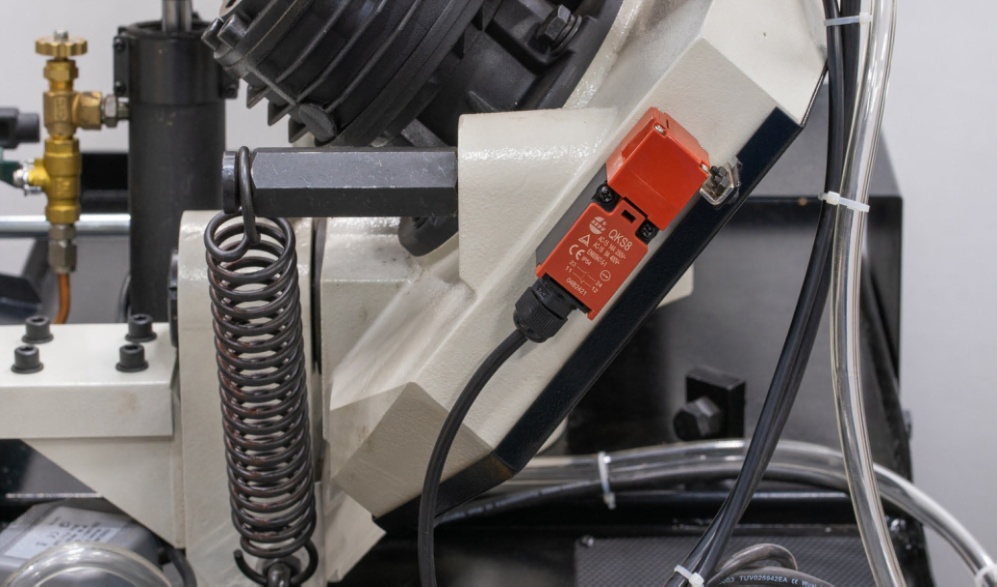

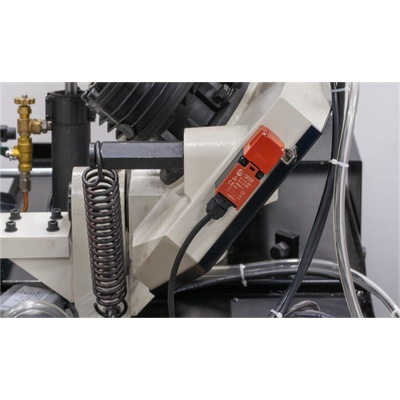

5. Датчик при открытии кожуха рамы (остановка станка).

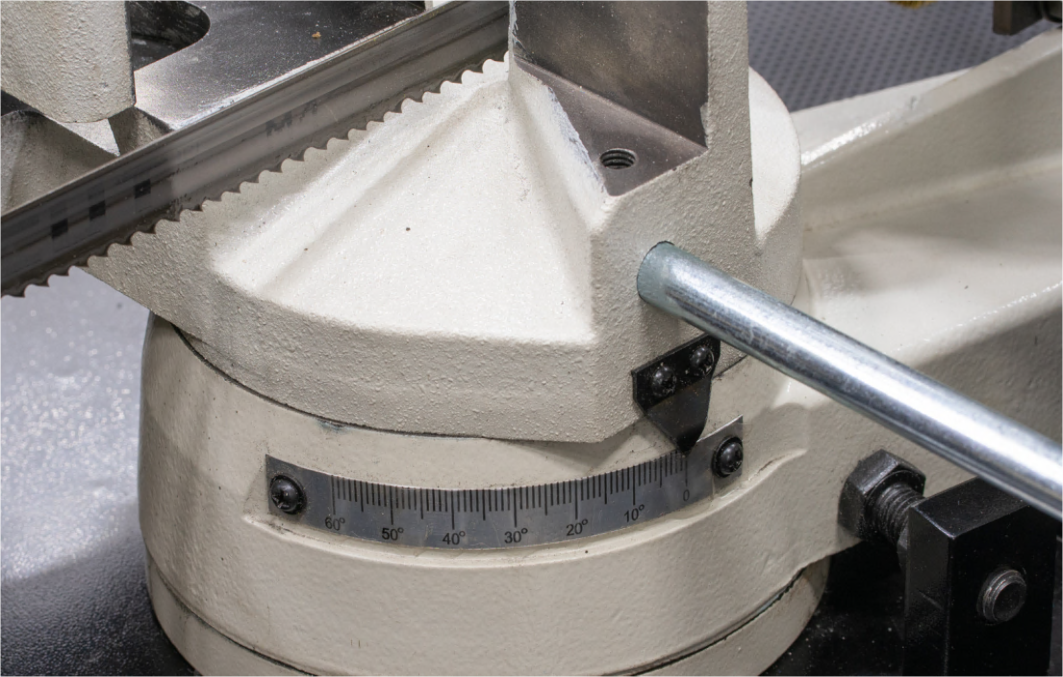

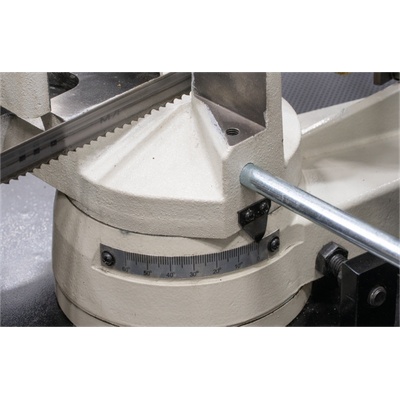

6. Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы.

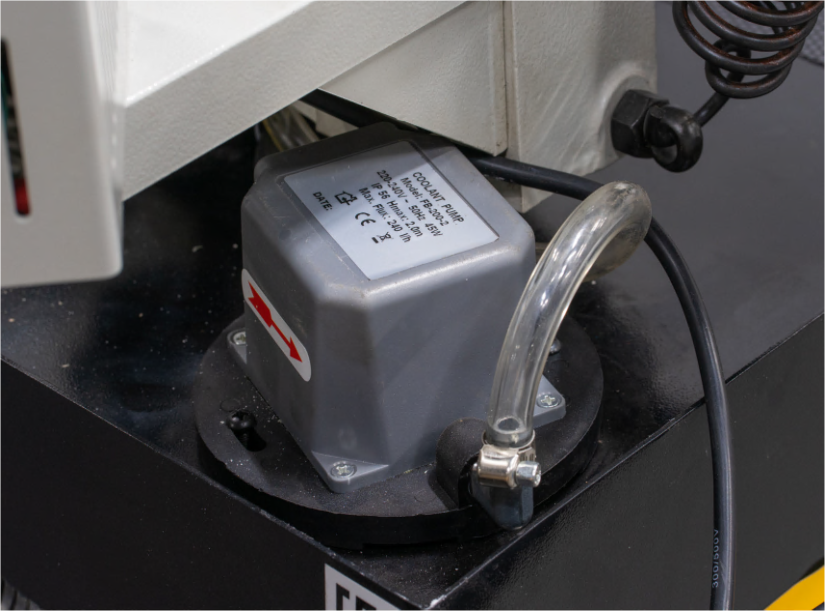

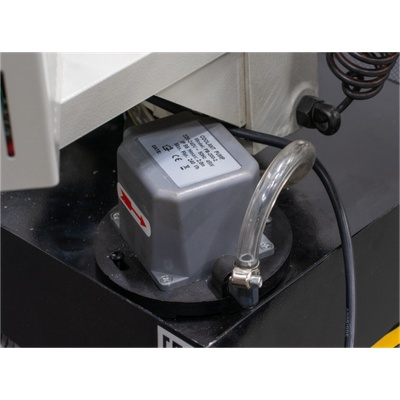

7. Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров.

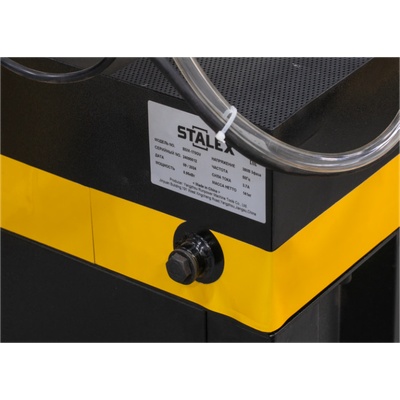

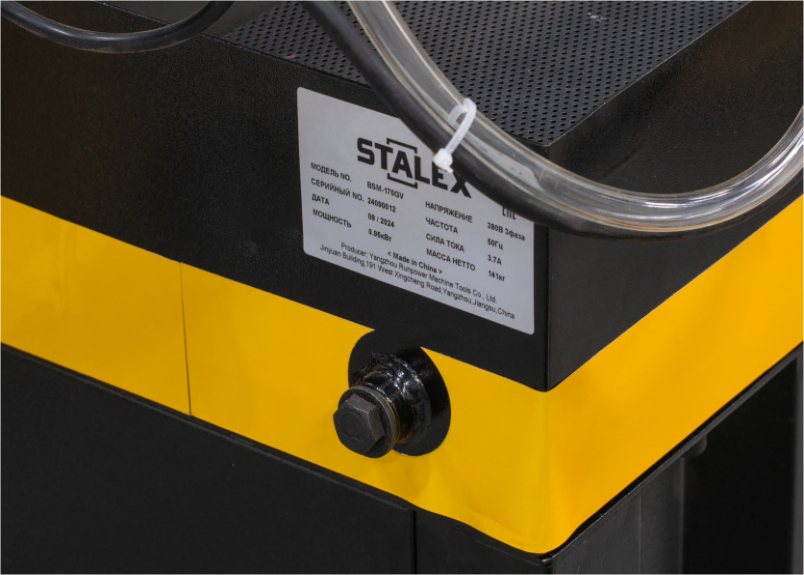

8. Сливное отверстие системы СОЖ.

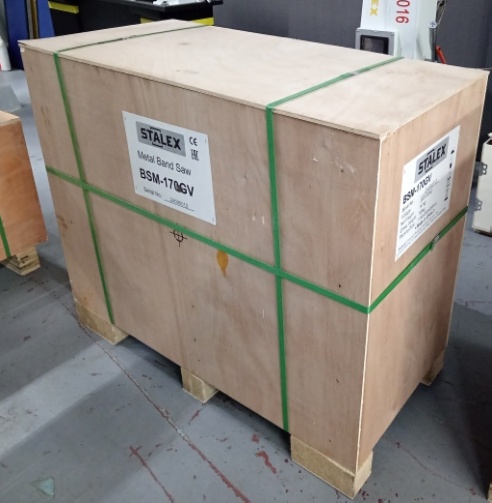

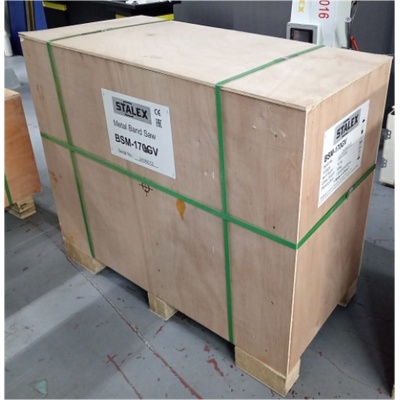

9. Упаковка – фанерный ящик.

Дополнительное оборудование (приборетается отдельно):

1. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

2. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.
