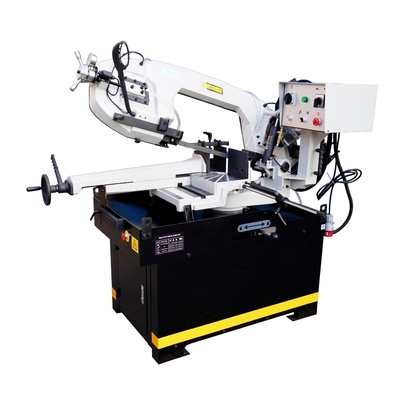

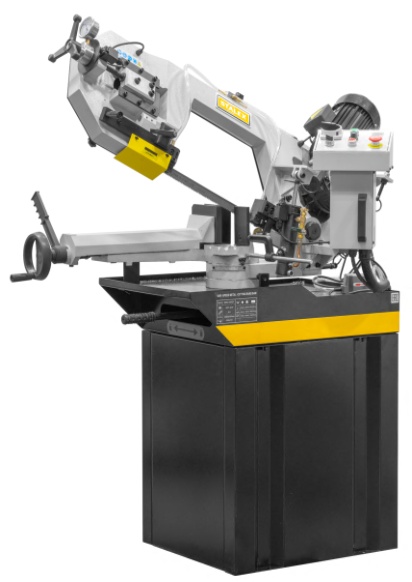

Stalex BSM-225G Ленточнопильный станок

Stalex BSM-225G — ленточнопильный станок с гидроразгрузкой.

• На станках с гидравлической разгрузкой процесс резки автоматизирован: запуск пилы, плавное опускание рамы и её остановка происходят благодаря включению двигателя и регулировке гидроцилиндра. Подъём рамы выполняется вручную.
• Станок Stalex BSM-225G рассчитан на распил заготовок диаметром до 225 мм. В зоне реза полотно стабильно удерживается двумя направляющими головками, что обеспечивает точность и чистоту обработки. Конструкция европейского типа позволяет поворачивать раму пилы в пределах от 0° до +60°, что удобно при работе под углом и при частых его изменениях.
• Натяжение полотна производится натяжным шкивом, привод которого осуществляется через редуктор от основного приводного шкива. Рама опускается под собственным весом, а встроенный регулируемый гидроцилиндр автоматически изменяет скорость хода в зависимости от формы и размеров заготовки, обеспечивая оптимальные условия пиления.
• Модель оснащена быстро регулируемыми тисками для резки под углом — при этом поворачивается рама, а не сама заготовка. Система быстрого отвода подвижной губки позволяет ускорить замену деталей: зажим освобождается без вращения маховика.
• Фиксация заготовки и её подача осуществляются вручную. В стандартную комплектацию входит система подачи СОЖ, которая повышает производительность и увеличивает ресурс полотна.

Технические особенности:

• Поворотный стол с диапазоном углов: 0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход).
• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 36:1).
• Станция охлаждения встроена в раму станка; объём бака – 15,2 литра.
• Точное ведение ленты обеспечивается твёрдосплавными пластинами и роликовыми подшипниками.
• Тиски с рычагом быстрого отвода, что позволяет ускорить установку и зажим заготовки.
• Размер полотна: 2450х27х0,9 мм.

Стандартная комплектация Stalex BSM-225G:

• Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
• Перепускной клапан для плавной регулировки скорости опускания пильной рамы.

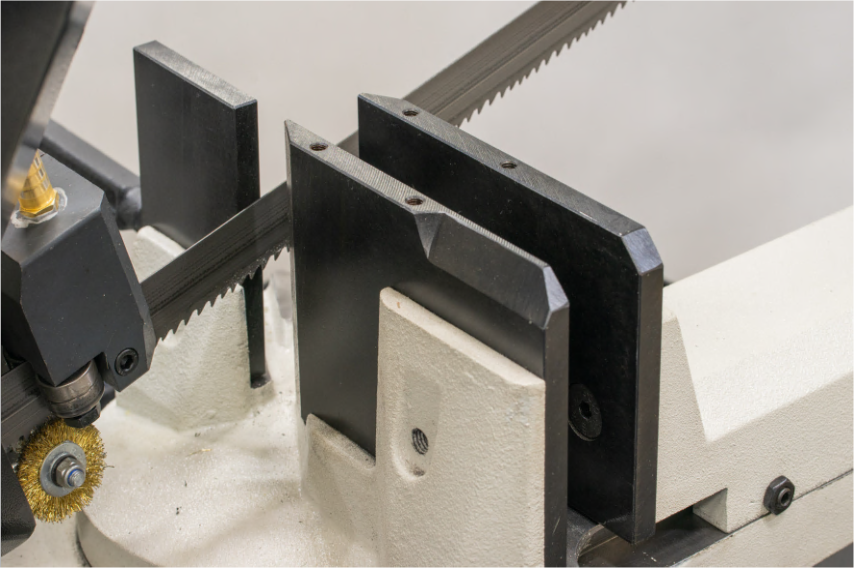

• Тиски с ручным зажимом и рычагом быстрой доводки для ускоренной фиксации заготовки.
• Трёхлучевой маховик для ручного натяжения ленточного полотна.
• Датчик контроля натяжения (тензометр).
• Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
• Мерный упор длиной 300 мм.

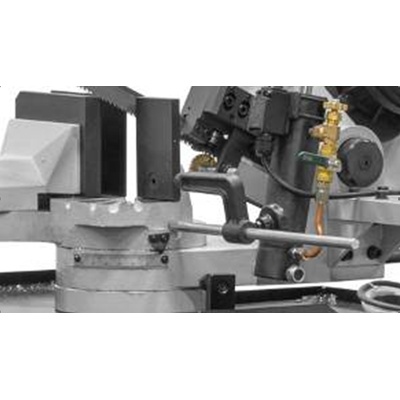

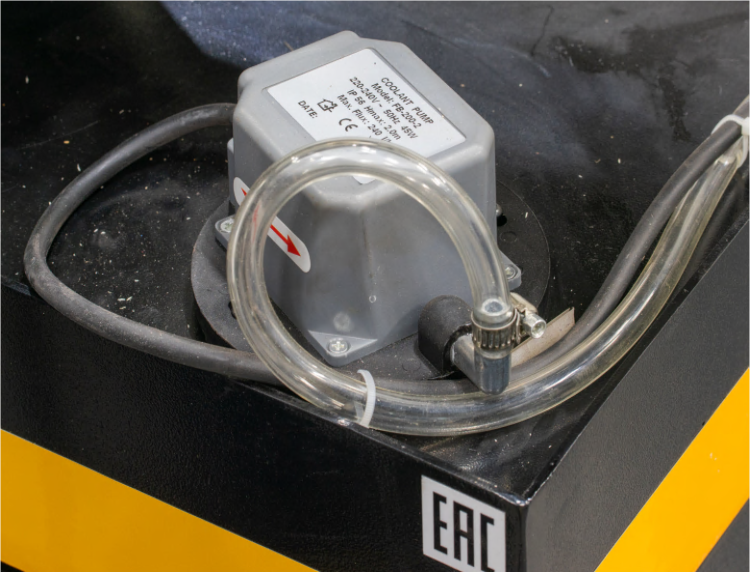

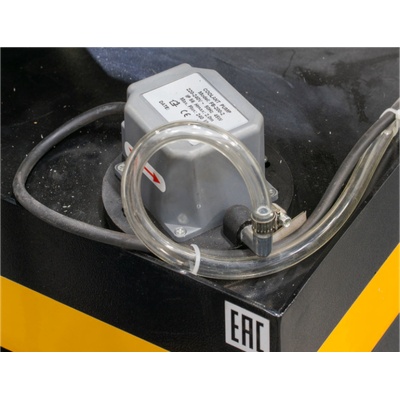

• Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
• Ленточное полотно класса М42.

Основные узлы станка:

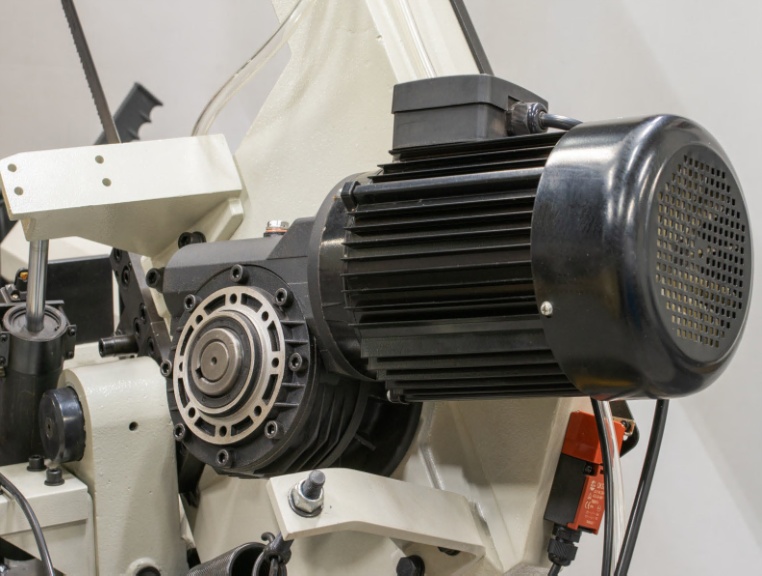

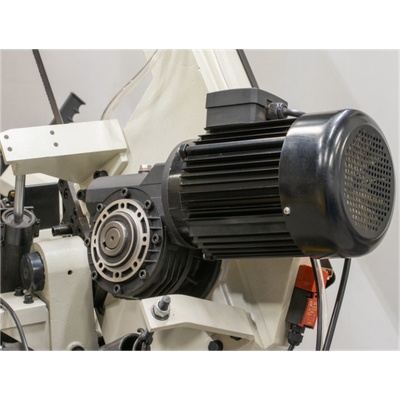

1. Зубчатый привод.

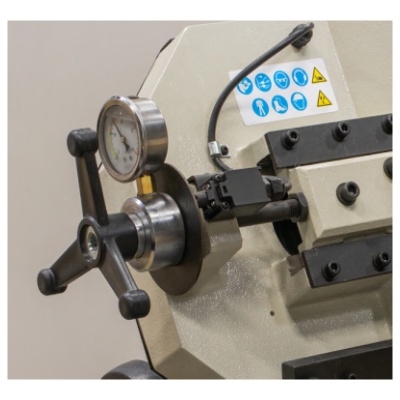

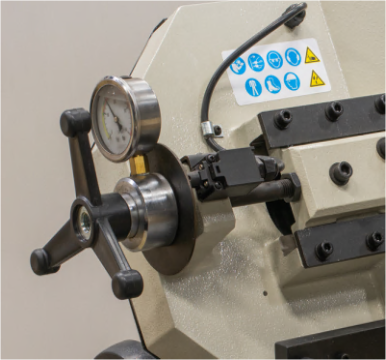

2. Маховик для ручного натяжения ленточного полотна, оснащённый датчиком контроля натяжения (тензометром) и системой защиты от обрыва полотна (автоматическая остановка станка).

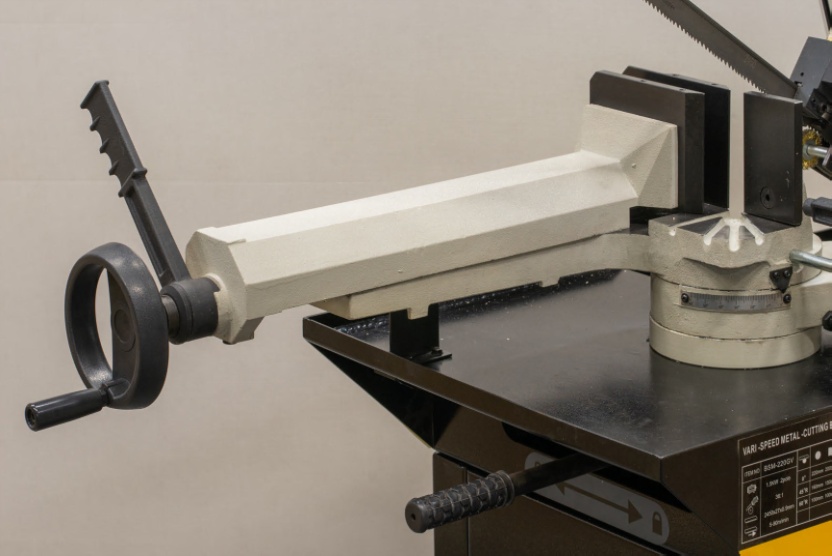

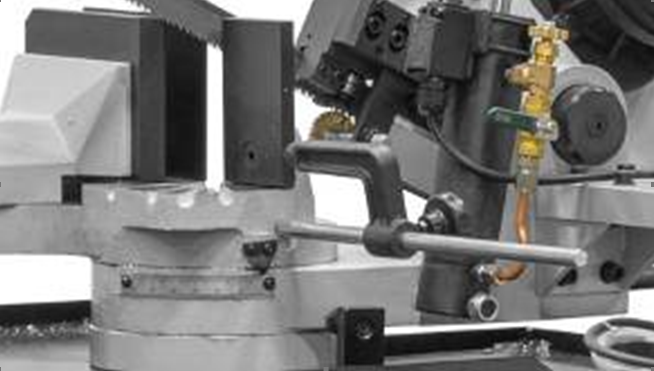

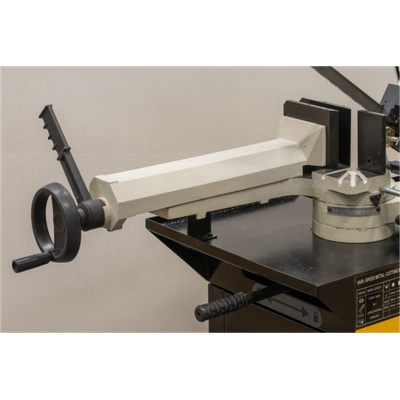

3. Маховик тисков и рычаг для быстрой доводки заготовки.

4. Мерный упор длиной 300 мм.

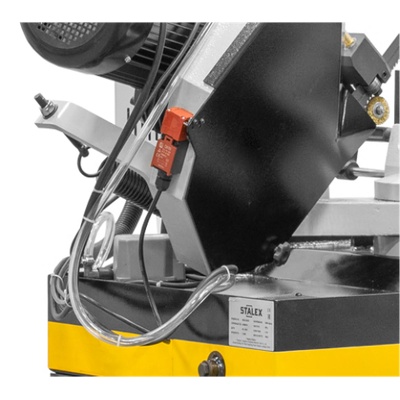

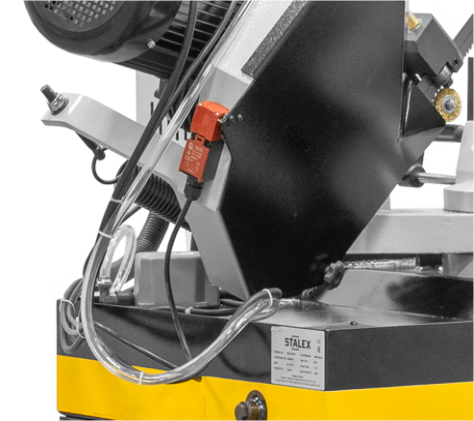

5. Датчик безопасности при открытии кожуха рамы — мгновенно останавливает работу станка.

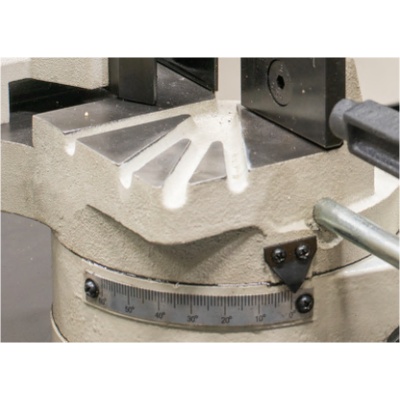

6. Поворотный стол с возможностью фиксации угла в диапазоне 0°…+45°…+60° по градуированной шкале.

7. Система охлаждения, встроенная в основание станка (не в тумбу, тумба - глухая), объём бака — 15 литров.

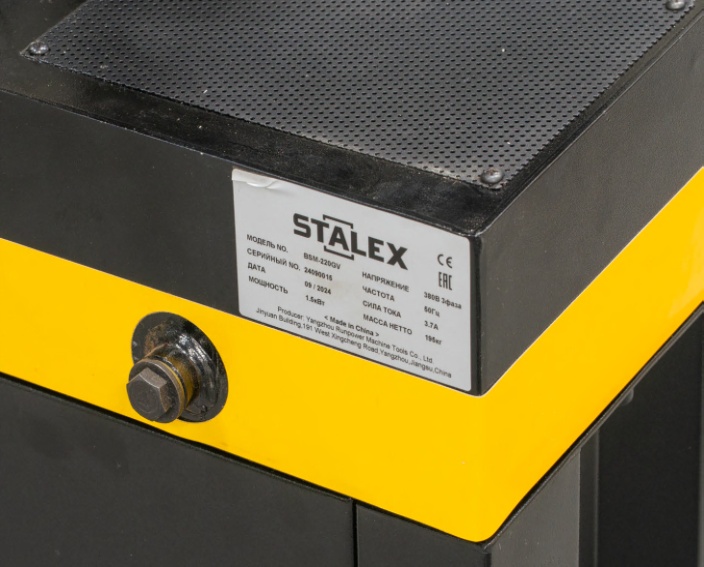

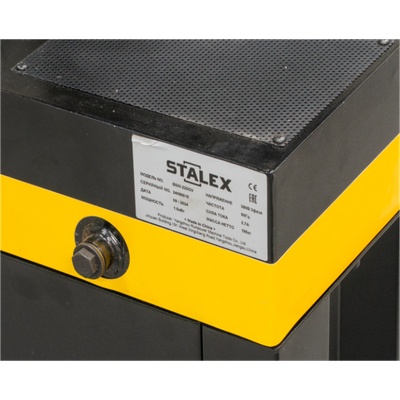

8. Сливное отверстие для обслуживания системы СОЖ.

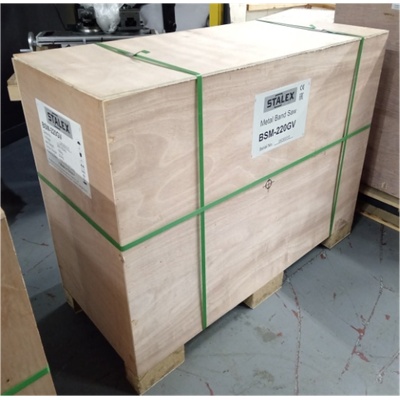

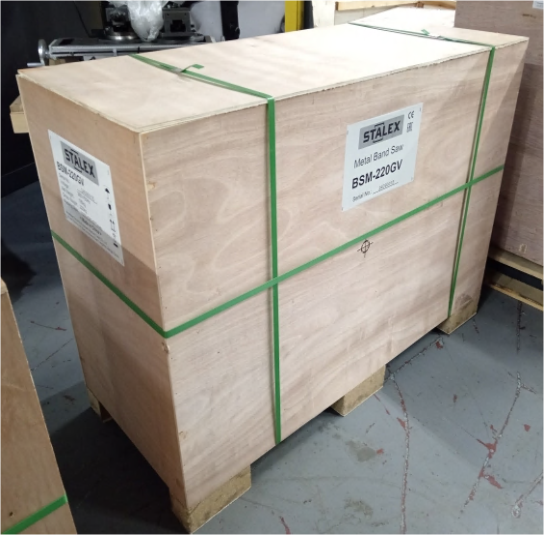

9. Упаковка — прочный фанерный ящик.

Дополнительное оборудование (приборетается отдельно):

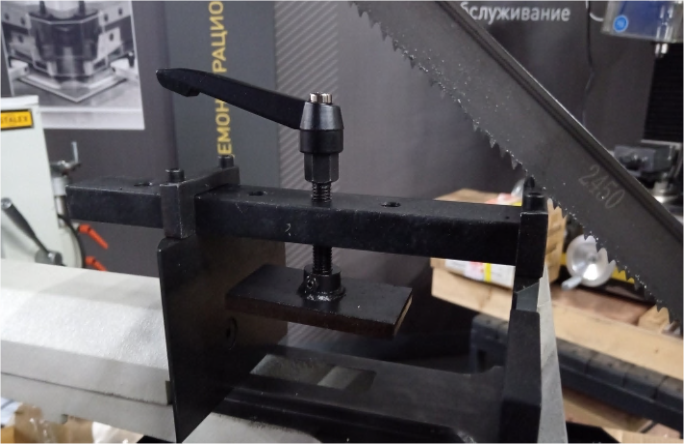

1. Для станка предусмотрена установка механического прижима для пакетной резки (арт. 102636).

Конструкция тисков уже подготовлена для монтажа данного узла.

2. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

3. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.
