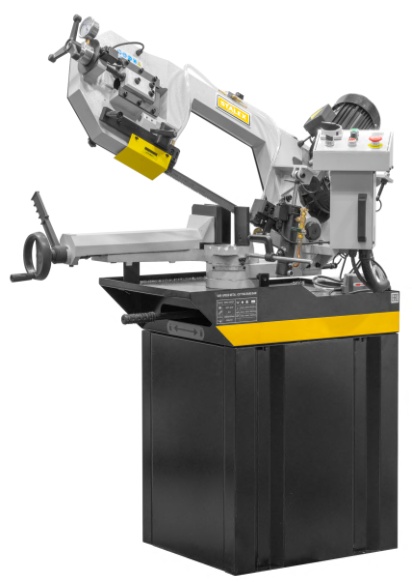

Stalex BSM-225GV Ленточнопильный станок

Stalex BSM-225GV — ленточнопильный станок с гидроразгрузкой.

• На станках с гидравлической разгрузкой процесс резки автоматизирован: запуск пилы, плавное опускание рамы и её остановка происходят благодаря включению двигателя и регулировке гидроцилиндра. Подъём рамы выполняется вручную.
• Станок Stalex BSM-225GV рассчитан на распил заготовок диаметром до 225 мм. В зоне реза полотно стабильно удерживается двумя направляющими головками, что обеспечивает точность и чистоту обработки. Конструкция европейского типа позволяет поворачивать раму пилы в пределах от 0° до +60°, что удобно при работе под углом и при частых его изменениях.
• Натяжение полотна производится натяжным шкивом, привод которого осуществляется через редуктор от основного приводного шкива. Рама опускается под собственным весом, а встроенный регулируемый гидроцилиндр автоматически изменяет скорость хода в зависимости от формы и размеров заготовки, обеспечивая оптимальные условия пиления.

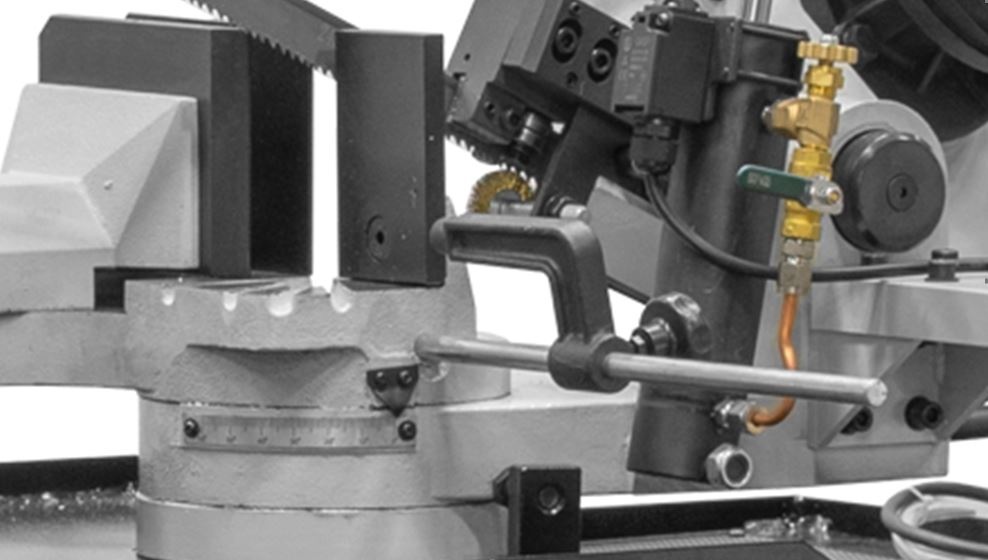

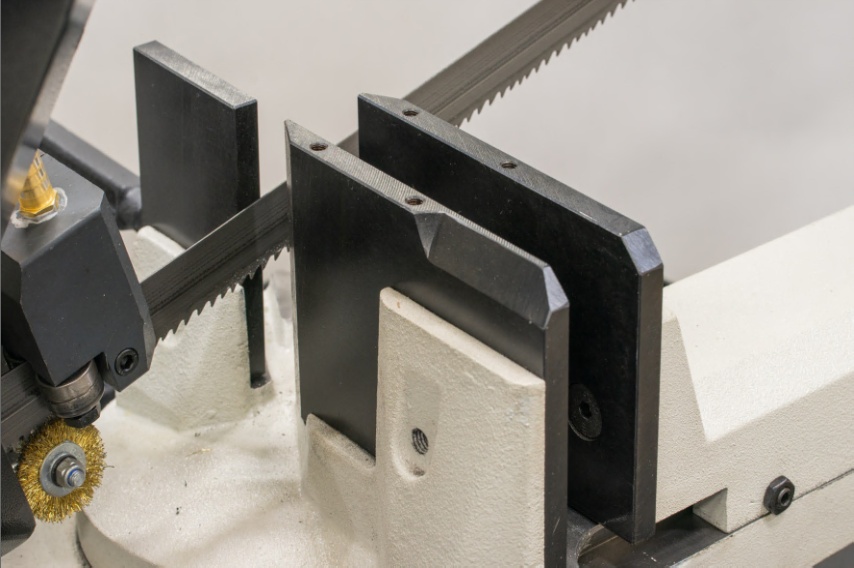

• Модель оснащена быстро регулируемыми тисками для резки под углом — при этом поворачивается рама, а не сама заготовка. Система быстрого отвода подвижной губки позволяет ускорить замену деталей: зажим освобождается без вращения маховика.
• Фиксация заготовки и её подача осуществляются вручную. В стандартную комплектацию входит система подачи СОЖ, которая повышает производительность и увеличивает ресурс полотна.

Технические особенности:

• Поворотный стол с диапазоном углов: 0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход).

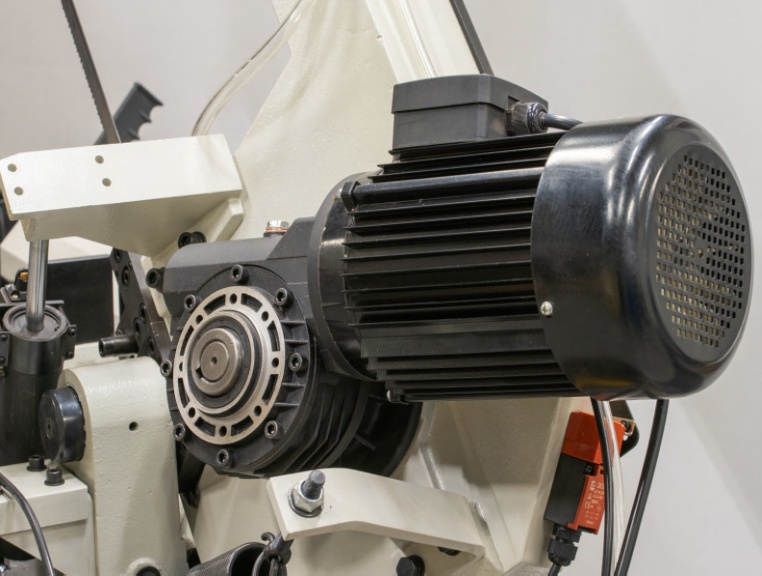

• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 18:1).
• Станция охлаждения встроена в раму станка; объём бака – 15,2 литра.
• Точное ведение ленты обеспечивается твёрдосплавными пластинами и роликовыми подшипниками.

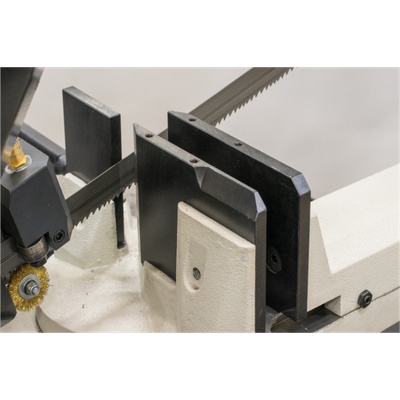

• Тиски с рычагом быстрого отвода, что позволяет ускорить установку и зажим заготовки.
• Размер полотна: 2450х27х0,9 мм.

Стандартная комплектация Stalex BSM-225G:

1. Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
2. Перепускной клапан для плавной регулировки скорости опускания пильной рамы.
3. Тиски с ручным зажимом и рычагом быстрой доводки для ускоренной фиксации заготовки.
4. Скорость вращения пилы, плавная регулировка скорости: 5-90 м/мин.
5. Трёхлучевой маховик для ручного натяжения ленточного полотна.
6. Датчик контроля натяжения (тензометр).
7. Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
8. Мерный упор длиной 300 мм.

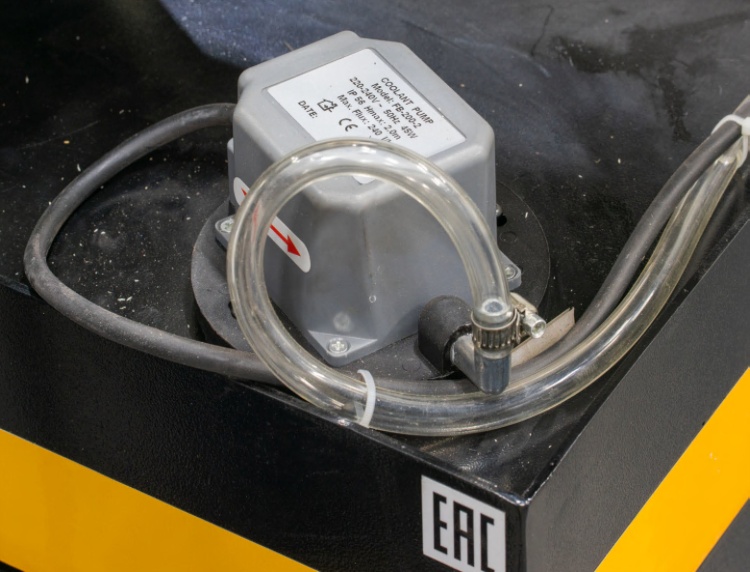

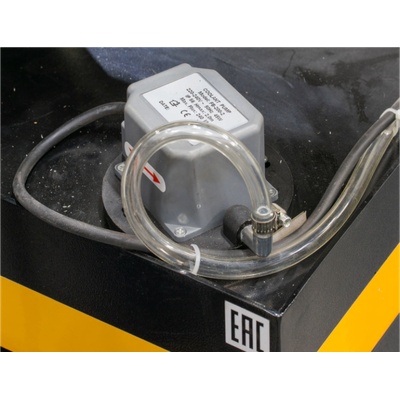

9. Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
10. Ленточное полотно класса М42.

Основные узлы станка:

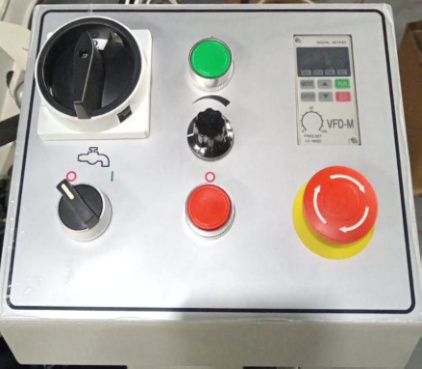

1. Панель Управления.

1. Переключатель включения станка.
2. Индикатор включения станка.
3. Маховик регулировки скорости резания 5-90 м/мин.
4. Цифровой индикатор скорости резания.
5. Переключатель системы СОЖ.
6. Кнопка выключения станка.
7. Общая кнопка стоп.

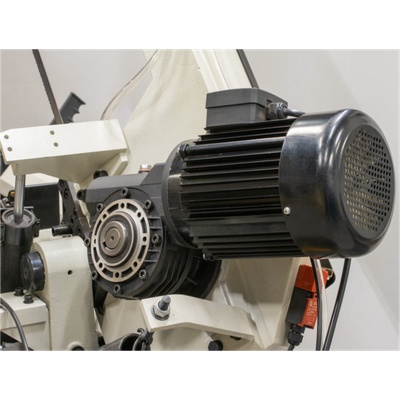

2. Зубчатый привод.

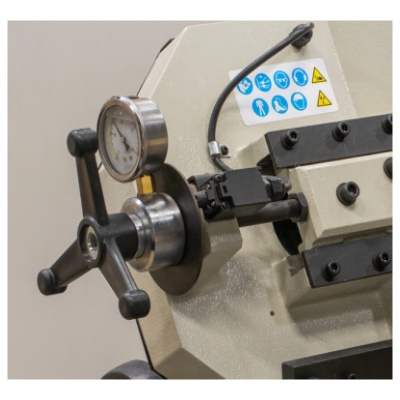

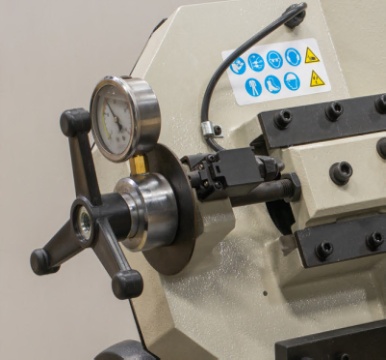

2. Маховик для ручного натяжения ленточного полотна, оснащённый датчиком контроля натяжения (тензометром) и системой защиты от обрыва полотна (автоматическая остановка станка).

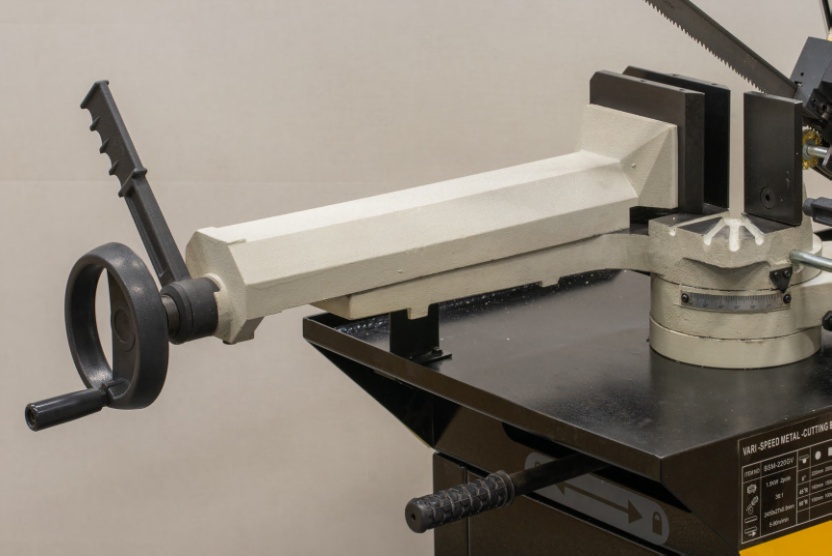

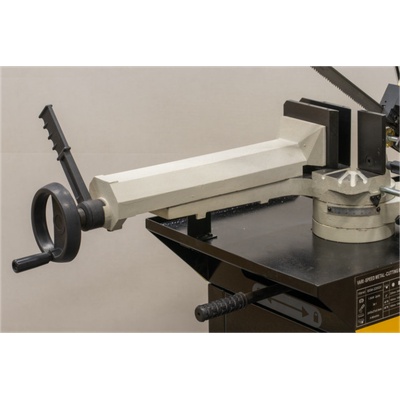

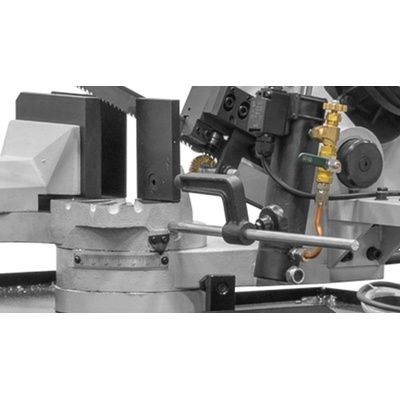

3. Маховик тисков и рычаг для быстрой доводки заготовки.

4. Мерный упор длиной 300 мм.

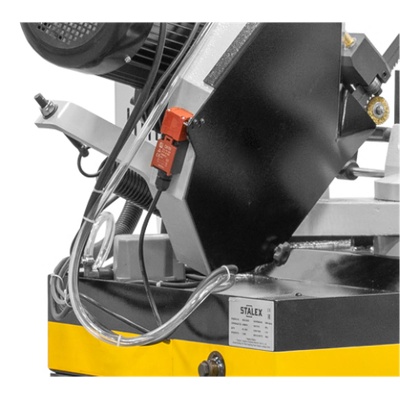

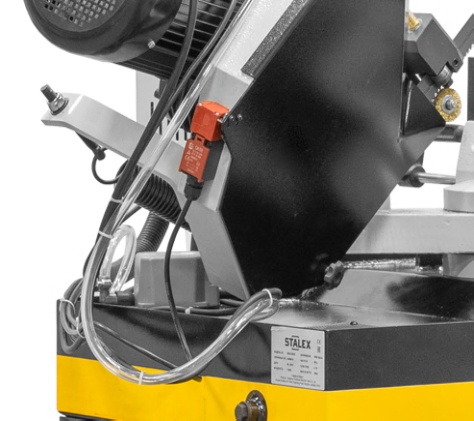

5. Датчик безопасности при открытии кожуха рамы — мгновенно останавливает работу станка.

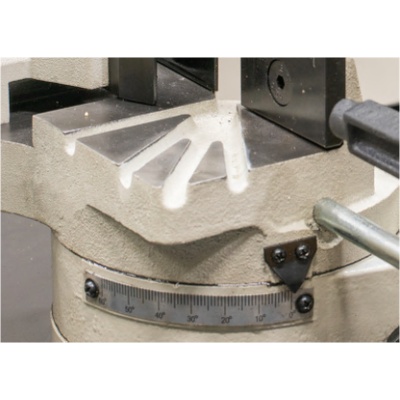

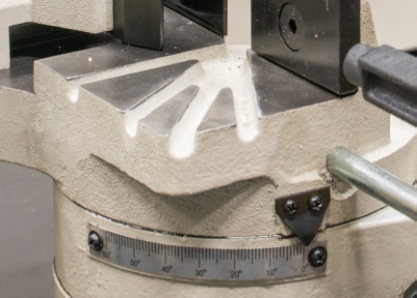

6. Поворотный стол с возможностью фиксации угла в диапазоне 0°…+45°…+60° по градуированной шкале.

7. Система охлаждения, встроенная в основание станка (не в тумбу, тумба - глухая), объём бака — 15 литров.

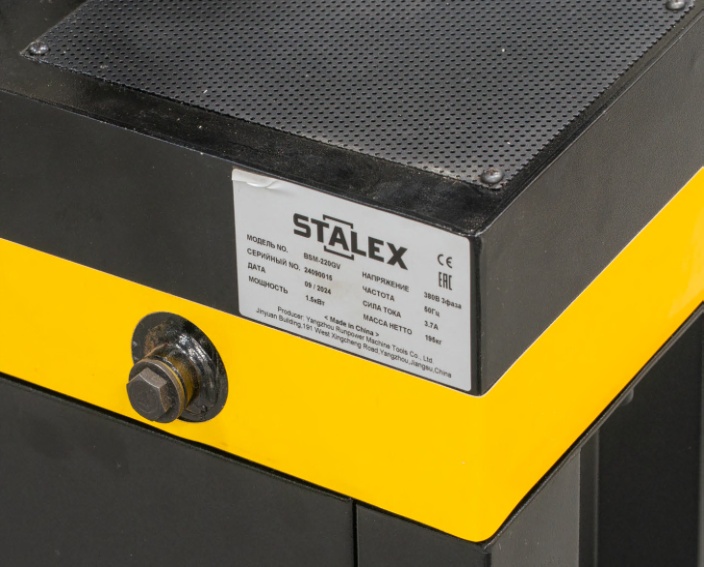

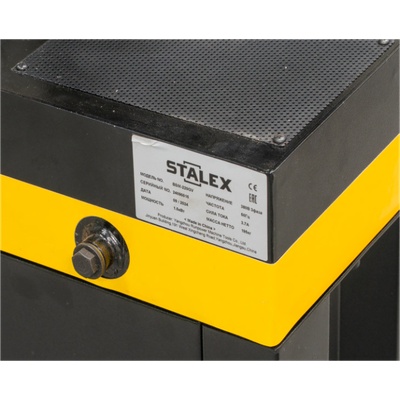

8. Сливное отверстие для обслуживания системы СОЖ.

9. Упаковка — прочный фанерный ящик.

Дополнительное оборудование (приборетается отдельно):

1. Для станка предусмотрена установка механического прижима для пакетной резки (арт. 102636).

Конструкция тисков уже подготовлена для монтажа данного узла.

2. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

3. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.
