Stalex BSМ-245G Ленточнопильный станок

Stalex BSM-245G — ленточнопильный станок с гидроразгрузкой.

• На станках с гидравлической разгрузкой процесс резки автоматизирован: запуск пилы, плавное опускание рамы и её остановка происходят благодаря включению двигателя и регулировке гидроцилиндра. Подъём рамы выполняется вручную.
• Станок Stalex BSM-245G рассчитан на распил заготовок диаметром до 245 мм. В зоне реза полотно стабильно удерживается двумя направляющими головками, что обеспечивает точность и чистоту обработки. Конструкция европейского типа позволяет поворачивать раму пилы в пределах от -45°, 0° до +60°, что удобно при работе под углом и при частых его изменениях.
• Натяжение полотна производится натяжным шкивом, привод которого осуществляется через редуктор от основного приводного шкива. Рама опускается под собственным весом, а встроенный регулируемый гидроцилиндр автоматически изменяет скорость хода в зависимости от формы и размеров заготовки, обеспечивая оптимальные условия пиления.
• Модель оснащена быстро регулируемыми тисками для резки под углом — при этом поворачивается рама, а не сама заготовка. Система быстрого отвода подвижной губки позволяет ускорить замену деталей: зажим освобождается без вращения маховика.
• Фиксация заготовки и её подача осуществляются вручную. В стандартную комплектацию входит система подачи СОЖ, которая повышает производительность и увеличивает ресурс полотна.

Технические особенности:

• Поворотный стол с диапазоном углов: -45°...0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход).
• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 36:1).
• Станция охлаждения встроена в раму станка; объём бака – 15,6 литра.
• Точное ведение ленты обеспечивается твёрдосплавными пластинами и роликовыми подшипниками.
• Тиски с рычагом быстрого отвода, что позволяет ускорить установку и зажим заготовки.
• Размер полотна: 27х0,9х2680 мм.

Стандартная комплектация Stalex BSM-225G:

1. Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
2. Перепускной клапан для плавной регулировки скорости опускания пильной рамы.
3. Тиски с ручным зажимом и рычагом быстрой доводки для ускоренной фиксации заготовки.
4. Скорость вращения пилы: 35 / 70 м/мин.
5. Трёхлучевой маховик для ручного натяжения ленточного полотна.
6. Датчик контроля натяжения (тензометр).
7. Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
8. Мерный упор длиной 310 мм.
9. Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
10. Ленточное полотно класса М42.

Основные узлы станка:

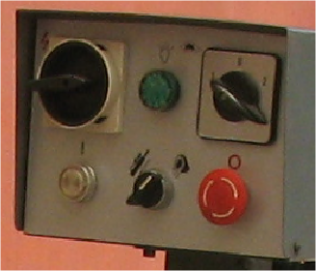

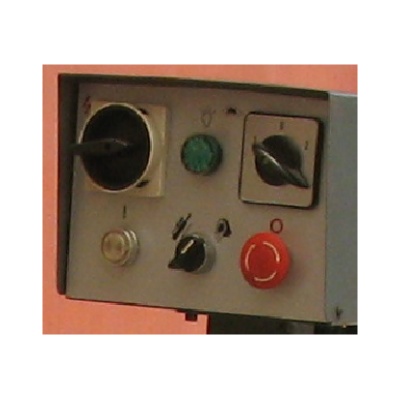

1. Панель управления.

1. Переключатель включения станка.
2. Индикатор включения станка.
3. Переключатель скорости резания 35 / 70 м/мин.
4. Кнопка включения и сброса.
5. Переключатель ручной /автоматической резки.
6. Общая кнопка стоп.

2. Передаточное отношение - 36:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость).

3. Маховик ручного натяжения ленты.

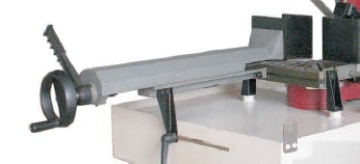

4. Маховик тисков и рычаг быстрой доводки.

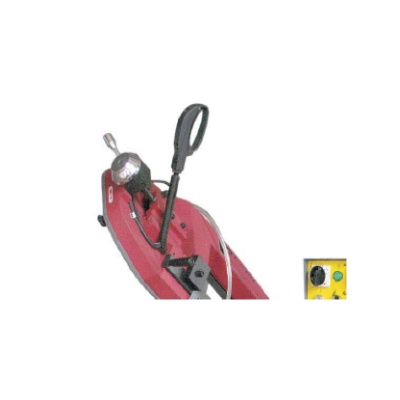

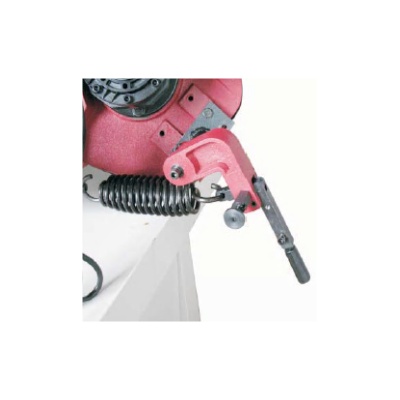

5. Переключатель ручного и возвратного движения рамы.

Дополнительное оборудование (приборетается отдельно):

1. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

2. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.
