Stalex BSM-270G Ленточнопильный станок

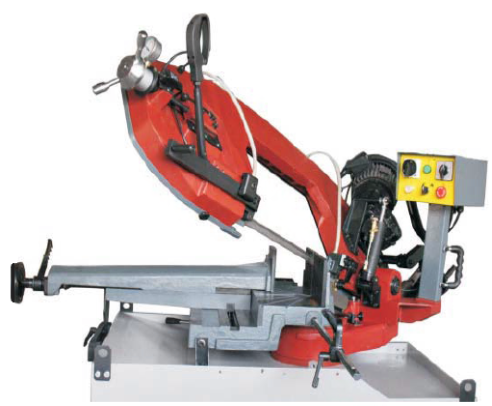

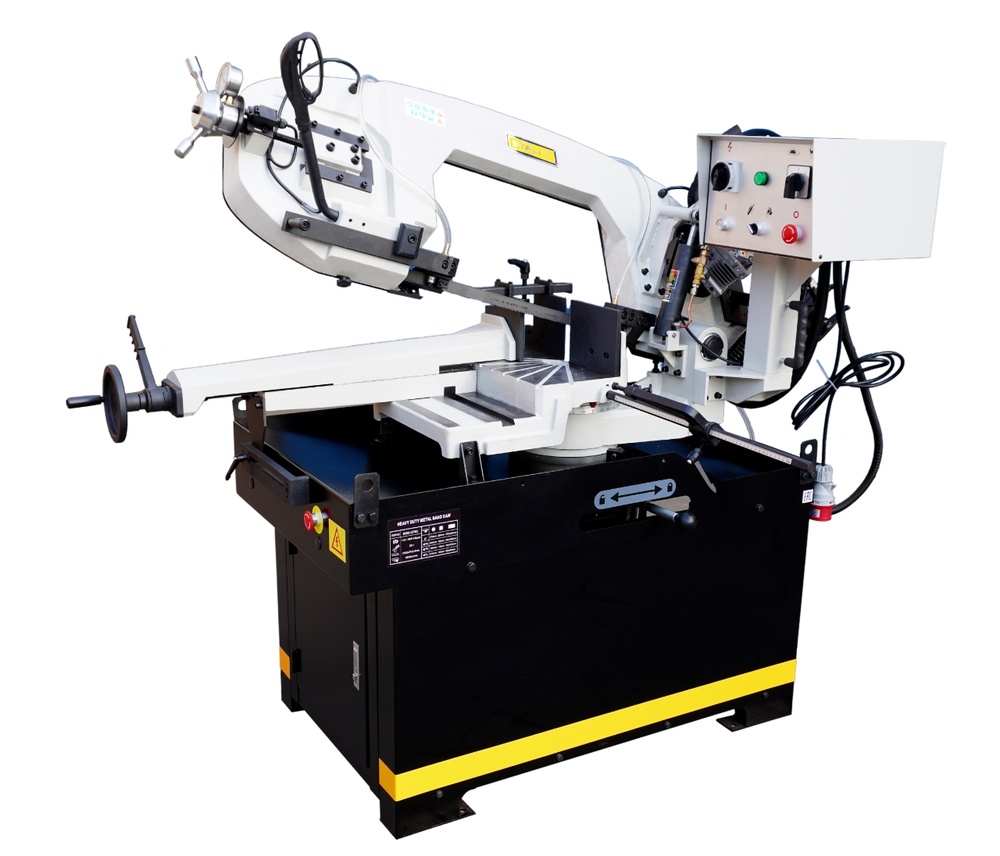

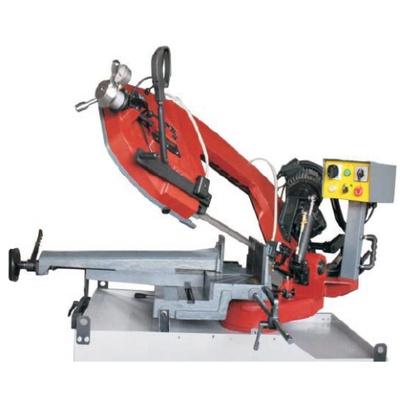

Stalex BSM-270G — полуавтоматический ленточнопильный станок.

• На станках с гидравлической разгрузкой процесс резки автоматизирован: запуск пилы, плавное опускание рамы и её остановка происходят благодаря включению двигателя и регулировке гидроцилиндра. Подъём рамы выполняется вручную.
• Станок Stalex BSM-270G рассчитан на распил заготовок диаметром до 270 мм. В зоне реза полотно стабильно удерживается двумя направляющими головками, что обеспечивает точность и чистоту обработки. Конструкция европейского типа позволяет поворачивать раму пилы в пределах от -45° и 0° до +60°, что удобно при работе под углом и при частых его изменениях.

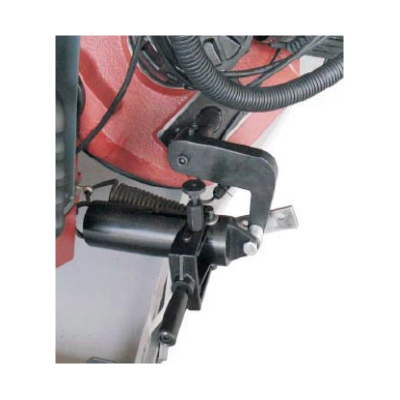

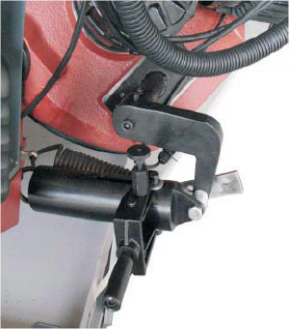

• Натяжение полотна производится натяжным шкивом, привод которого осуществляется через редуктор от основного приводного шкива. Рама опускается под собственным весом, а встроенный регулируемый гидроцилиндр автоматически изменяет скорость хода в зависимости от формы и размеров заготовки, обеспечивая оптимальные условия пиления.

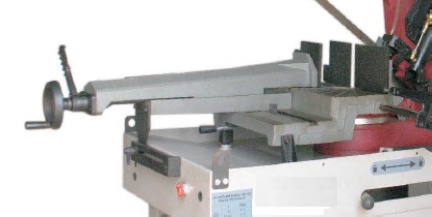

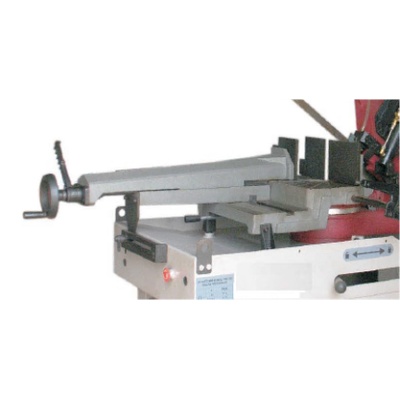

• Модель оснащена быстро регулируемыми тисками для резки под углом — при этом поворачивается рама, а не сама заготовка. Система быстрого отвода подвижной губки позволяет ускорить замену деталей: зажим освобождается без вращения маховика.
• Фиксация заготовки и её подача осуществляются вручную. В стандартную комплектацию входит система подачи СОЖ, которая повышает производительность и увеличивает ресурс полотна.

Технические особенности:

• Поворотный стол с диапазоном углов: -45°...0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход).
• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 25:1).
• Станция охлаждения встроена в раму станка; объём бака – 17 литров.
• Точное ведение ленты обеспечивается твёрдосплавными пластинами и роликовыми подшипниками.
• Размер полотна: 27х0,9х3160 мм.

Стандартная комплектация Stalex BSM-225G:

1. Подвижная направляющая с роликовыми подшипниками натяжения полотна.
2. Перепускной клапан плавной регулировки опускания пильной рамы.
3. Тиски с ручным зажимом и рычагом быстрой доводки.
4. Плавная регулировка скорости вращения пилы: 5-90 м/мин.
5. Трёхлучевой маховик механического натяжения ленты.

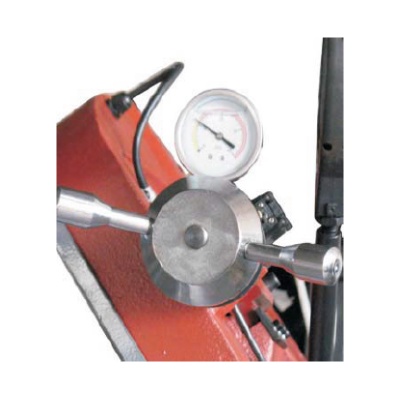

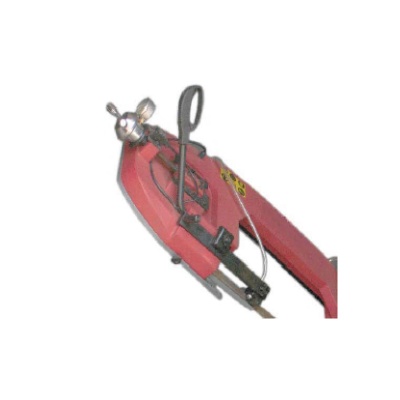

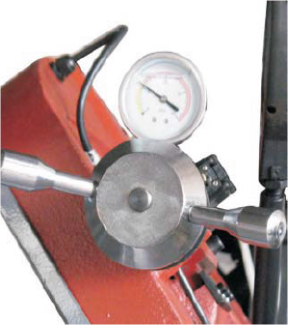

6. Тензометр - датчик контроля натяжения полотна.
7. Защитные датчики – датчик на обрыв полотна (остановка станка) и датчик при открытии кожуха рамы (остановка станка).
8. Мерный упор 300 мм.
9. Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ.
10. Пила ленточная квалитет М42.

Основные узлы станка:

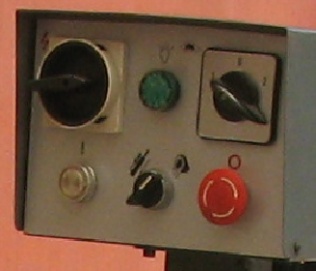

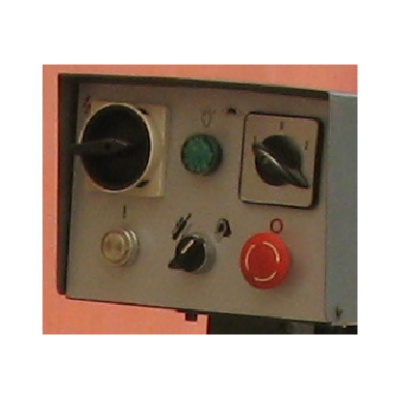

1. Панель управления.

1. Переключатель включения станка.
2. Индикатор включения станка.
3. Переключатель скорости резания: 35 / 70 м/мин.
4. Кнопка включения и сброса.
5. Переключатель ручной /автоматической резки.
6. Общая кнопка стоп.

2. Передаточное отношение - 25:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость).

3. Маховик ручного натяжения ленты.

4. Маховик тисков и рычаг быстрой доводки.

5. Подготовленные пазы в основаниях тисков для пиления под углом: -45°; -30°; -15°; 0°; +15°; +30°; +45°; +60°.

6. Узел регулировки механизма опускания рамы.

7. Датчик контроля натяжения полотна – тензометр.

Дополнительное оборудование (приборетается отдельно):

1. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

2. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.
