Stalex CH-800SА Станок автоматический колонный ленточнопильный

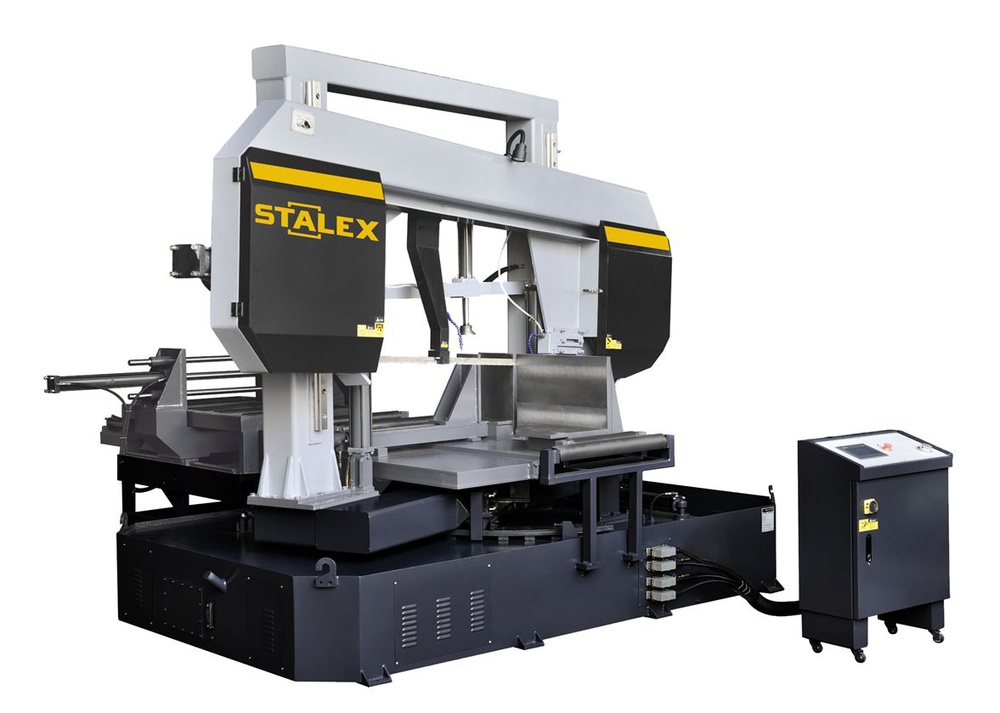

Stalex CH-800SA автоматический ленточнопильный станок колонного типа.
  • Предназначен для резки труб и сплошных заготовок, а также балок, двутавров из стали и сплавов круглого сечения диаметром до 800 мм, а также прямоугольных заготовок до 1100×800 мм под углом 90° и Ø700 мм, 700×800 мм под углом 45°. Пильную раму для резки можно поворачивать под углом до 45°.
  • Станок выполнен по двухколонной схеме с замкнутым контуром и оснащён поворотным механизмом, что обеспечивает высокую жёсткость конструкции и позволяет эффективно работать с крупными деталями.
  • Пильная рама представляет собой сварную стальную конструкцию.
  • Работа возможна в двух режимах - в ручном и автоматическом. В ручном — оператор сам выполняет каждую операцию с помощью кнопок. В автоматическом — станок сам проходит полный цикл: зажим заготовки → подача → запуск пилы → опускание рамы → остановка пилы → подъем рамы → разжим тисков. В этом случае от оператора требуется только подача заготовок и запуск цикла.
  • Станок оснащён гидравлическими тисками с функцией быстрого зажима, а также механическим ходом для точной фиксации.
Основные характеристики:
  • Возможные углы реза: 90°; 45°.
  • Поворот рамы (привод гидроцилиндра + энкодер) регулируется с шагом 1°, осуществляется автоматически через ЧПУ и отображается на дисплее.
  • Подъем и опускание рамы — гидравлические, автоматические.
  • Длина подачи заготовки контролируется ЧПУ, движение выполняется по направляющим для высокой точности.
  • Гидравлическая автоматическая подача отличается высокой точностью и стабильностью.
  • Управление станком основано на PLC-контроллере, рассчитанном на промышленную эксплуатацию.
  • PLC контроллер с сенсорным управлением позволяет одновременно устанавливать угол поворота, длину подачи и время резки.
  • Привод — трёхфазный электродвигатель.
  • Плавная регулировка скорости движения полотна при помощи инвертора: 20–80 м/мин.
  • Точная настройка полотна без люфтов благодаря коническим подшипникам и твёрдосплавным пластинам.
  • Термозащита двигателя.
  • Регулируемая система охлаждения и смазки полотна.
  • Гидравлические тиски с быстрым зажимом.
  • Максимальный ход подающих гидротисков — 500 мм.
  • Гидравлическая система натяжения полотна.
  • Автоматический контроль разрыва режущего полотна.
  • Автоматический шнековый конвейер для удаления стружки.
  • Подсветка рабочей зоны.
  • Автоматический подъем рамы после завершения реза.
  • Рольганг.
  • Станок изготовлен по стандартам СЕ.
  • Габариты ленточного полотна: 54х1,6х10250 мм.
Основные узлы станка:

1. Заготовки можно распиливать под углами 90°; 45°. Пильная рама имеет возможность поворота с шагом 1°, управление осуществляется автоматически через ЧПУ с отображением текущего угла на дисплее. Поворот выполняется за счёт надёжного и жёсткого механизма.



2. Линейка используется для контроля длины подачи заготовки, управление осуществляется через ПЛК (PLC). Подача заготовки выполняется автоматически с помощью ЧПУ (CNC), а перемещение по направляющим валам обеспечивает высокую точность позиционирования.

3. Направляющие валы. Подающие гидравлические тиски.

4. Дисплей с сенсорным управлением.

5. Гидравлические прижимы пакетной резки (приобретаются опционально).

6. Пистолет смыва стружки (в стандартной комплектации).

7. Автоматический конвейер сбора стружки (в стандартной комплектации).

С ленточнопильными станками используются биметаллические ленточные пилы типов М42 и М51. Пилы марки М51, обладающие более высокой твёрдостью зубьев, предназначены для обработки заготовок из нержавеющей стали.

Резку на ленточнопильных станках рекомендуется выполнять с применением смазочно-охлаждающей жидкости (СОЖ), что обеспечивает чистоту и качество распила, продлевает срок службы полотна и сохраняет ресурс самого оборудования.

Характеристики

Габариты 4900х4100х3000 мм
Масса 5000 кг
Ширина полотна 54 мм
Зона обработки при 90º Ø800 мм, □1100x800 мм
Зона обработки при 45º Ø700 мм, □700x800 мм
Скорость полотна пилы 20-80 м/мин (инвертор)
Угол поворота рамы 90°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка
Рабочая высота стола 995 мм (от пола до основания тисков)
Длина полотна пилы 10250 мм
Объем бака гидростанции 120 л (заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка))
Объем бака для СОЖ 250 л (заливать 2/3 по уровню СОЖ)
Мощность мотора гидростанции 2,2 кВт
Мощность насоса СОЖ 0,12 кВт
Мощность двигателя 11 кВт (3-х фазный)
Макс. Ø обработки при 90º Ø800 мм
Напряжение 400 В
Макс. единичный ход подающих гидравлических тисков 500 мм
Мин. единичный ход подающих гидравлических тисков 1 мм
Автоматический конвейер для сбора стружки Есть
Пистолет для смыва стружки Есть
Лампа дополнительного освещения Есть

Оставьте отзыв

Комплектация

  1. Механическая щетка для чистки лезвий.
  2. Лампа освещения рабочей зоны.
  3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации).
  4. Автоматический контроль рабочей высоты.
  5. Ленточнопильное полотно - установленное на станке.
  6. Набор инструментов.
  7. Инвертор.
  8. Управление с ЧПУ - NC control (Siemens).
  9. Автоматический конвейер для стружки.
  10. Система охлаждения с пистолетом для смыва стружки.
