INNOVERT DT551435 Частотный преобразователь IPD152P43B, IP65, 380/380В, 1,5 кВт

Преобразователь частоты INNOVERT IPD152P43B; 1.5 кВт; 7А; вход 380 вольт; выход на двигатель 380 вольт; пыле-влагозащищенный корпус, категория IP65.

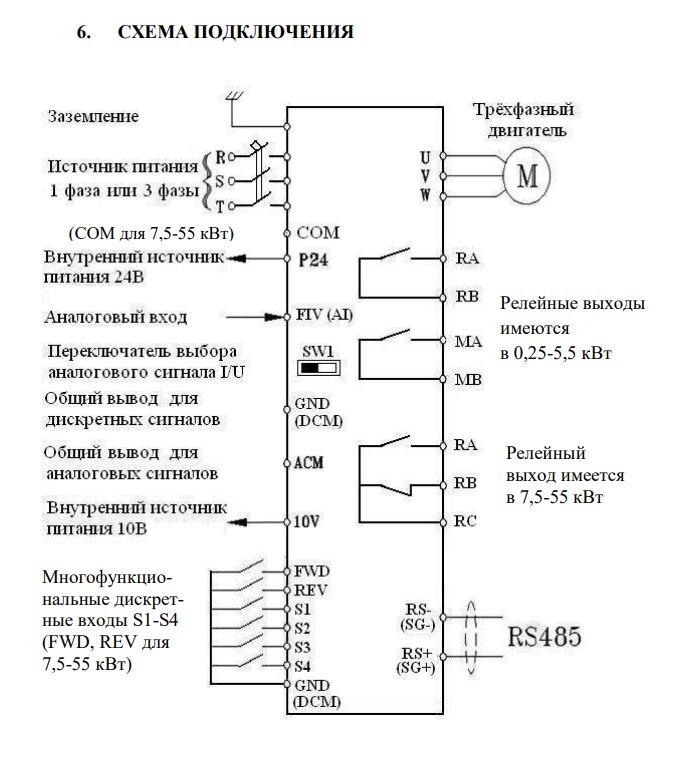

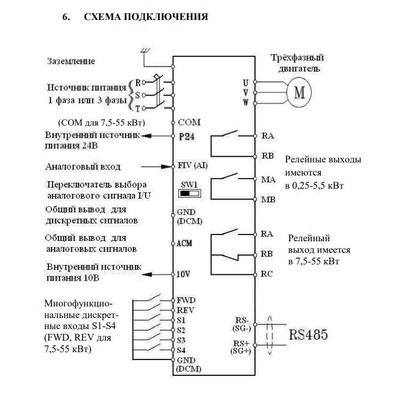

INNOVERT IPD — это надежный и доступный по цене частотный преобразователь, выполненный в пыле- и влагозащищённом корпусе. Он оснащён базовым набором параметров и функций и не требует установки в электротехнический шкаф. Иллюстрации и схемы в инструкции приведены для наглядности и могут незначительно отличаться от актуальных модификаций устройства.

Частотные преобразователи INNOVERT IPD специально разработаны для работы в условиях с повышенной запылённостью, высокой влажностью или возможностью попадания воды. Они особенно хорошо подходят для установки на шлифовальных станках, где уровень пыли, как правило, очень высокий. Благодаря защищённому исполнению, их можно устанавливать вне шкафа.

При выборе частотного преобразователя важно учитывать, чтобы мощность подключаемого двигателя не превышала мощность самого преобразователя. Разрешается подключать несколько двигателей к одному преобразователю, но при этом необходимо, чтобы их суммарная мощность также не превышала выходную мощность устройства.

⚠️ Важно! При подключении трёхфазного преобразователя к трёхфазной сети не подключайте нулевой провод. Подключаются только три фазы и заземление. В противном случае возможны серьёзные последствия: сработает автоматический выключатель или выйдет из строя сам преобразователь.

Характеристики преобразователя:

• (Вход) Номинальное напряжение и частота - трехфазное: 380В, 50/60 Гц.
• (Вход) Допустимый диапазон напряжения - трехфазное 380В: 330~440В.
• (Выход) Напряжение - Трехфазное, 380В: 0~380В.
• Диапазон выходной частоты: 0,1 Гц~400 Гц.
• Режим работы: Преобразование напряжение-частота.
• Дисплей: Четырех разрядный экранный дисплей, светодиодная индикация; отображение настройки заданной частоты, выходной частоты, направления вращения выходного тока, напряжения шины постоянного тока, ошибки, сигнала обратной связи и др.

Характеристики управления:

• Точность установки задания частоты (Цифровая настройка): 0,1 Гц.
• Точность установки задания частоты (аналоговая настройка): 0,1% максимальной выходной частоты.
• Точность индикации выходной частоты: 0,1 Гц.
• Кривая напряжение - частота: Задание точек изгиба кривой напряжение частота для соответствия различным нагрузочным режимам.
• Многофункциональные входы: 4/6 многофункциональных входов, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, функция электронного потенциометра (MOP), аварийный останов и другие функции.
• Многофункциональный выход: Многофункциональный релейный выход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария.
• Настройка времени ускорения/замедления: 4 варианта времен ускорения/замедления может быть задано в диапазоне 0~999,9 сек.

Другие функции:

• Встроенный ПИД-регулятор.
• RS485: Протокол связи MODBUS (порт RS485).
• Настройка частоты: Аналоговое задание 0~10В, 4~20мA, с помощью цифровой связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN).
• PLC- режим: Управление скоростью вращения по управляющей программе, записанной в преобразователе.

Функции защиты:

• Защита от перегрузок: 150% в течение 1 мин. для 0,25-4,0 кВт; 120% в течении 1 мин. для 5,5-55 кВт.
• Защита от перенапряжений: Для защиты от импульсных перенапряжений сети устанавливается сетевой дроссель (опция). Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем.
• Защита от пониженного напряжения: Уровень срабатывания защиты может быть скорректирован пользователем.
• Другие типы защиты: Блокировка параметров от несанкционированной настройки.

Окружающая среда:

• Окружающая температура: -10°C… + 40°C (без обледенения).
• Влажность воздуха: Макс. 90% (без конденсата).
• Абсолютная высота: Ниже 1000 м.
• Вибрация <20 Гц: Макс. 1,0 g; 20–50 Гц: Макс. 0,6 g.

Конструкция.

• Класс защиты - 0,25-4,0 кВт: IP65 (охлаждение естественной конвекцией).
• Место монтажа: На стену или монтажную панель.

Для того, чтобы лучше понимать рабочие комбинации, которые можно выстраивать с двигателями DE-TERO (для которых предназначается этот частотный преобразователь), рекомендуем прочитать статью: "Формирование шлифовального модуля для систем DE-TERO".
