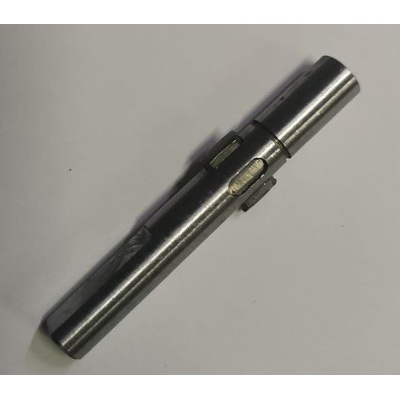

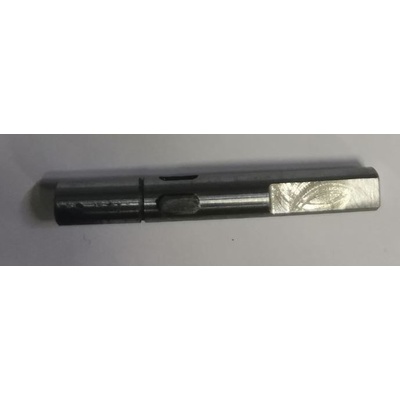

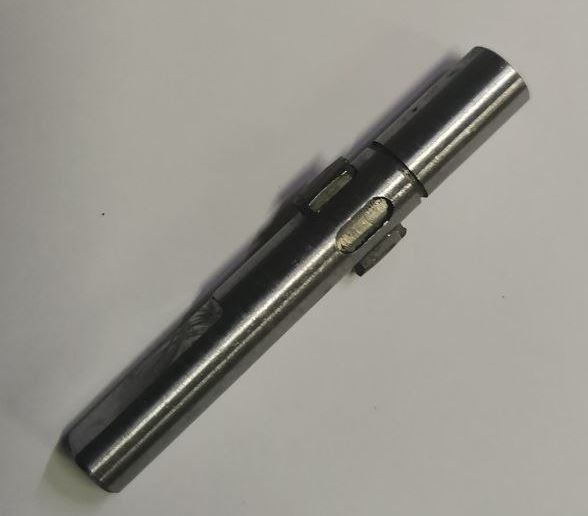

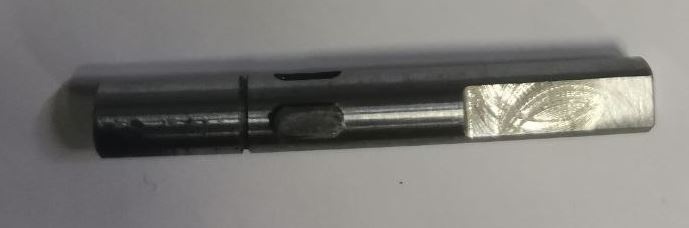

Jet JWDS1632201ERU Выходной вал редуктора для шлифовального станка JET JWDS-1632

Выходной вал редуктора (арт. JWDS1632-201ERU) — это силовой компонент узла подачи шлифовального станка JET JWDS-1632. Он передает крутящий момент от червячной пары редуктора непосредственно на металлический вал подачи, который мы обсуждали ранее.

Техническое описание

Этот вал является финальным звеном в цепочке привода конвейера. В отличие от входных валов, он вращается с низкой скоростью, но передает колоссальное тяговое усилие, необходимое для протаскивания тяжелых заготовок под шлифовальным барабаном.

• Артикул: JWDS1632-201ERU.

• Материал: Закаленная сталь повышенной прочности.

• Конструкция: Имеет посадочное место под ведомую шестерню редуктора и выходной конец (обычно со шпонкой или лыской) для жесткой стыковки с валом конвейера.

• Совместимость: Специально для европейской версии (ERU) станка JWDS-1632.

Почему он может выйти из строя?

Несмотря на массивность, выходной вал подвергается двум типам критических нагрузок:

1. Радиальная нагрузка: Постоянное натяжение конвейерной ленты "тянет" вал в сторону, что со временем изнашивает посадочные втулки и может привести к микро-изгибу самого вала.

2. Ударные нагрузки: Если заготовка подается слишком толстым слоем и "закусывает" между столом и барабаном, вал испытывает резкий скручивающий момент.

Признаки неисправности

• Биение конвейера: Если вал деформирован, лента подачи будет двигаться волнообразно, что создаст дефекты шлифовки на детали.

• Течь масла: Износ вала в месте прилегания сальника редуктора приводит к разгерметизации узла.

• Срез шпонки или шпоночного паза: При критической перегрузке металл может не выдержать, и связь между редуктором и конвейером прервется.

Важно при замене: Установка нового выходного вала требует обязательной проверки состояния бронзовой шестерни внутри редуктора и замены сальников. Если шестерня имеет выработку, она быстро "съест" посадочные места нового вала.
