Belmash Люнет BELMASH LL300A

Люнет роликовый для токарного станка: поддержка и центрирование длинных заготовок

Люнет является критически важным элементом станочной оснастки при работе с валами и цилиндрическими заготовками большой длины. Основное назначение устройства — создание дополнительной точки опоры для предотвращения прогиба и вибрации детали под воздействием сил резания. Использование люнета позволяет выполнять прецизионную обработку с соблюдением заданных допусков по всей длине изделия.

Конструктивные особенности и материалы

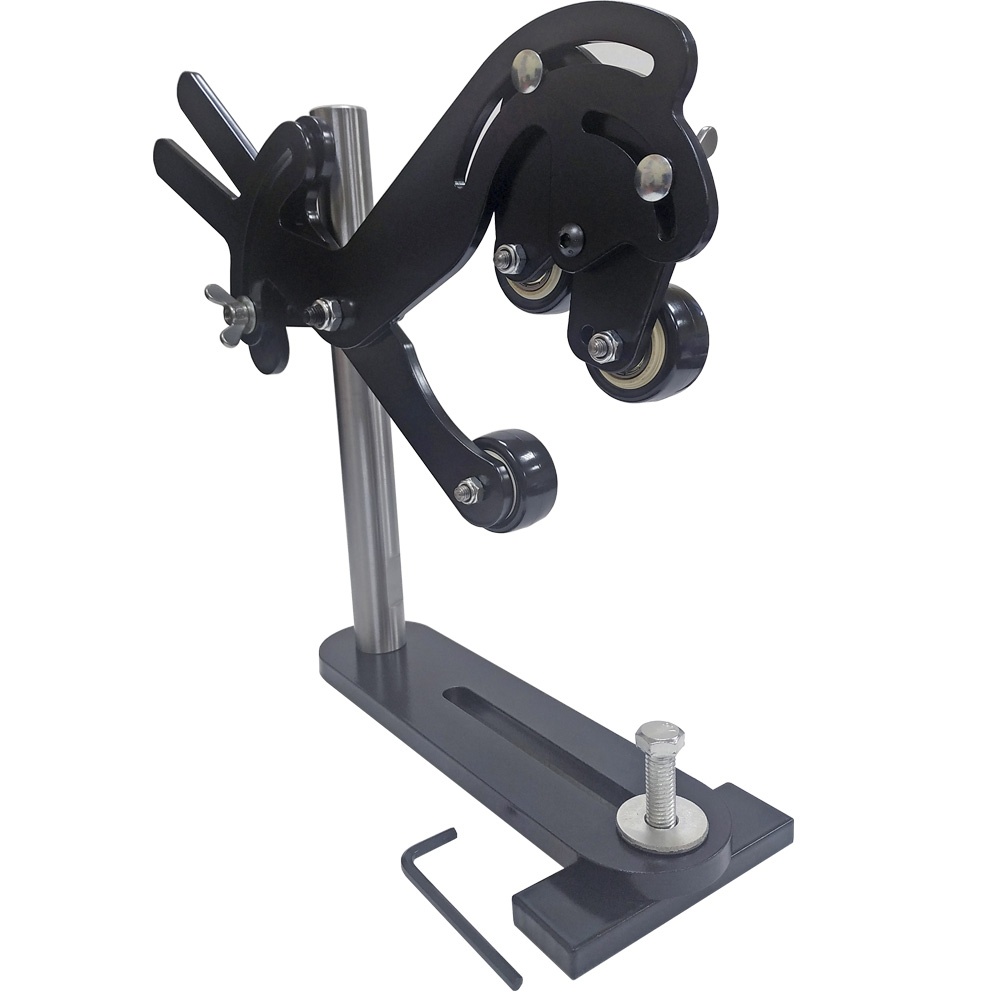

Люнет, представленный в каталоге Jet-Online, спроектирован для эксплуатации в условиях интенсивных механических нагрузок.

• Материал корпуса: Устройство изготовлено из высококачественной инструментальной стали, что гарантирует жесткость конструкции и устойчивость к деформациям.

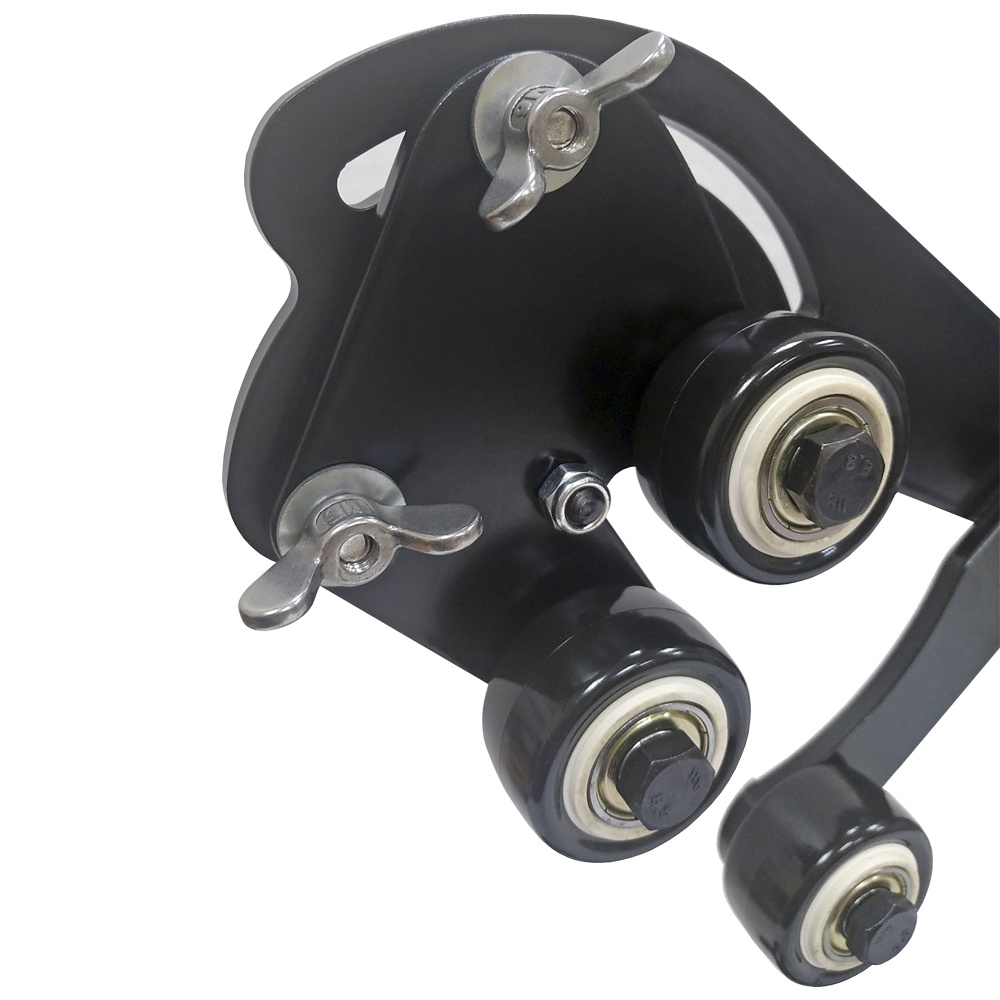

• Система поддержки: Оснащен тремя роликами диаметром 40 мм. Наличие полиуретанового покрытия на роликах обеспечивает бережный контакт с поверхностью заготовки, исключая появление царапин и наклепа даже на чистовых поверхностях.

• Подшипниковый узел: В каждом ролике установлен закрытый прецизионный подшипник 608ZZ, который обеспечивает плавное вращение и защиту внутреннего механизма от попадания стружки и пыли.

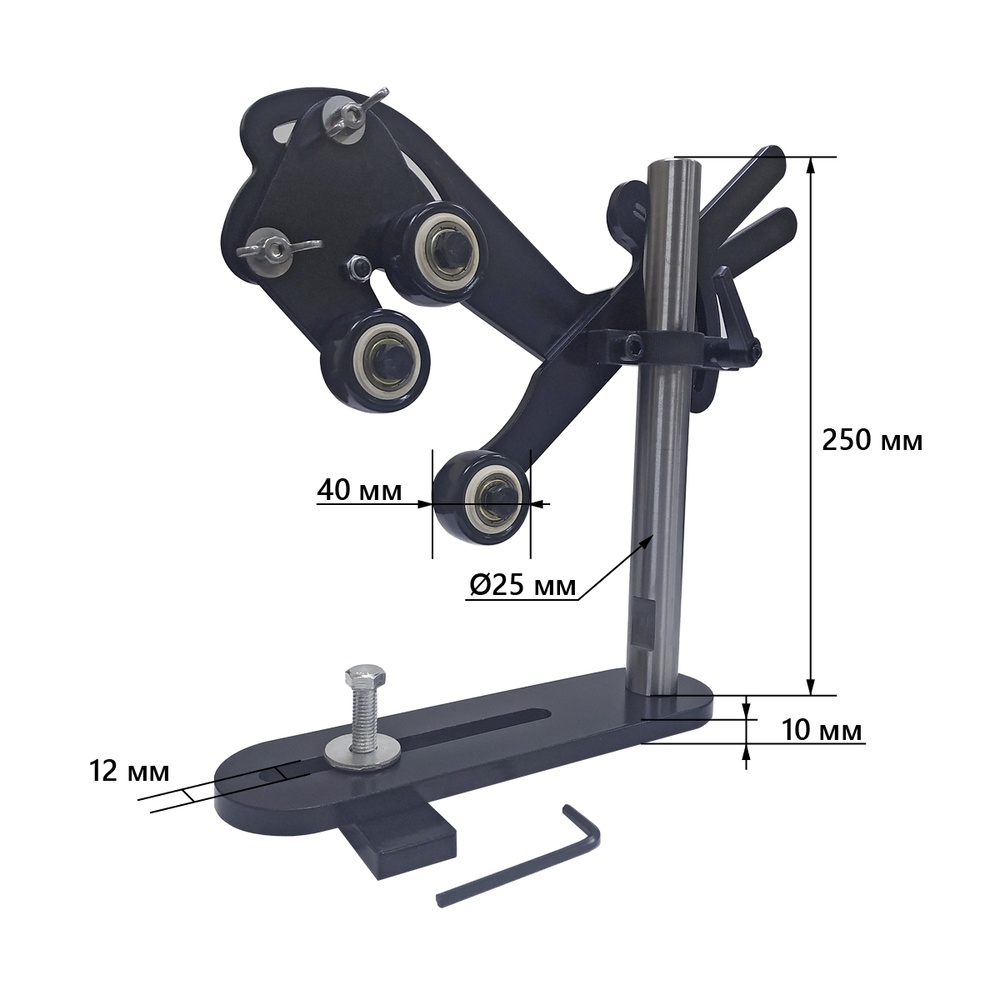

Технические характеристики и монтаж

Продуманная геометрия люнета позволяет быстро интегрировать его в рабочую зону токарного станка:

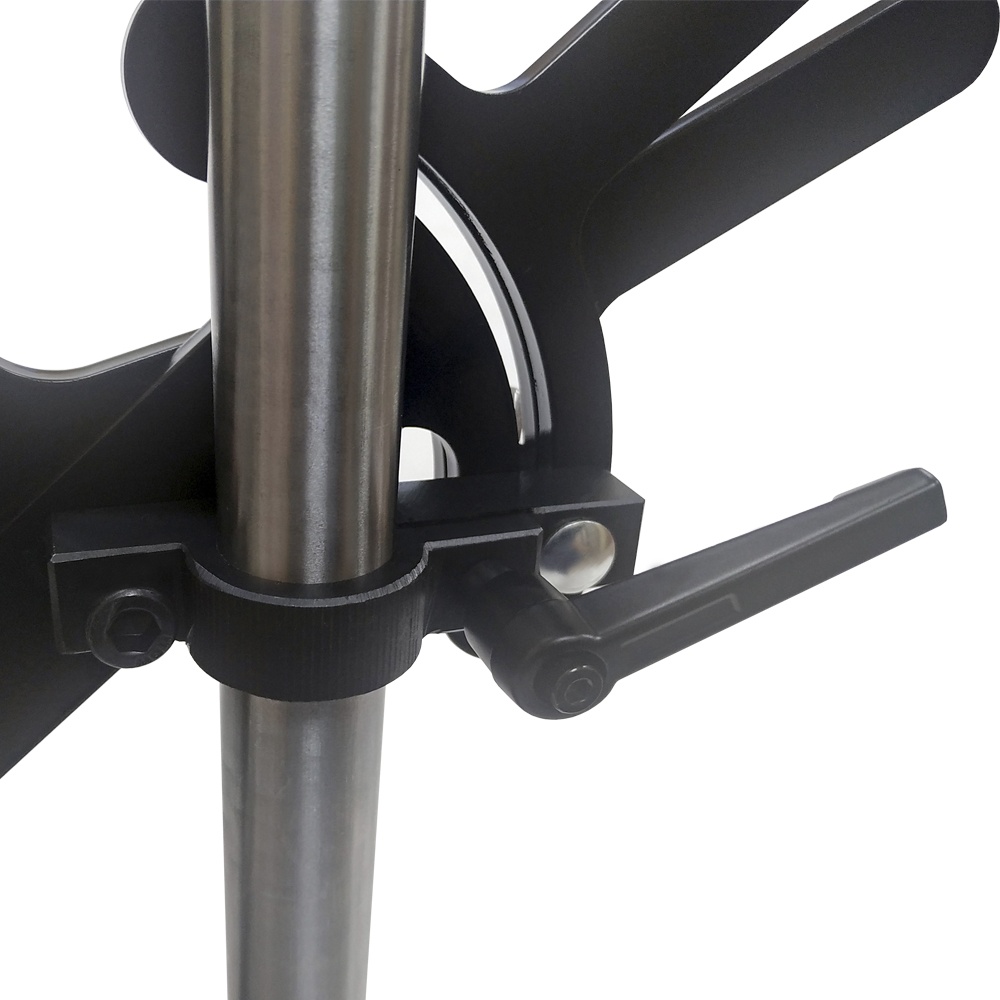

1. Направляющая штанга: Цельнометаллическая конструкция диаметром 25 мм обеспечивает максимальную стабильность опоры.

2. Основание: Массивное основание толщиной 10 мм гарантирует устойчивость к вибрациям.

3. Параметры крепления: Ширина паза составляет 12 мм, что делает люнет совместимым с большинством современных токарных станков.

Преимущества использования люнета

• Точность геометрии: Устраняет «отжим» детали резцом, предотвращая конусность и гарантируя точность размеров.

• Безопасность: Минимизирует риск вылета заготовки из центров при обработке на высоких оборотах.

• Чистота обработки: Гашение вибраций позволяет добиться минимальной шероховатости поверхности (Ra).

Интеграция роликового люнета в процесс точения — это необходимый шаг для выхода на профессиональный уровень обработки длинномерных деталей. Заказать надежную оснастку с доставкой можно в интернет-магазине jet-online.ru.
