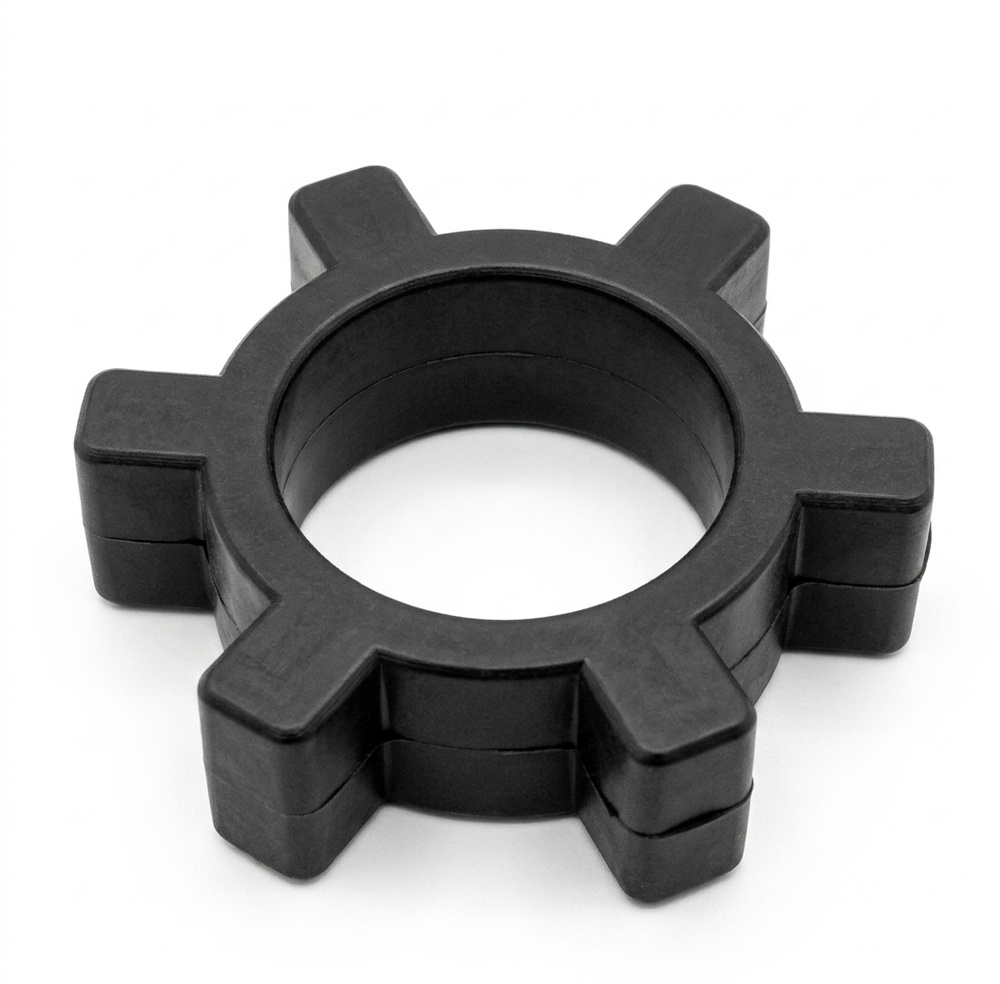

Powermatic Муфта для шлифовального станка PM2244

Муфта привода (арт. PM2244-139) — это соединительный элемент трансмиссии, передающий крутящий момент от двигателя к валу барабана на шлифовальных станках JET (Powermatic) PM2244.

Она относится к типу кулачковых муфт (так называемые муфты «звездочка»), которые широко используются в высокоточном оборудовании для компенсации микро-перекосов и гашения вибраций.

Технический профиль

• Артикул: PM2244-139.

• Конструкция: Состоит из двух металлических полумуфт (ступиц) с кулачками и эластичной вставки (паука) между ними.

• Материал: Высокопрочный сплав (ступицы) и износостойкий полимер (вставка).

• Назначение: Жесткая, но «эластичная» сцепка мотора с рабочим валом.

Зачем нужна именно такая конструкция?

В шлифовальных станках барабан должен вращаться идеально ровно. Муфта PM2244-139 выполняет три задачи:

1. Гашение ударов: При запуске мощного двигателя полимерная вставка поглощает рывок, защищая подшипники и обмотки мотора.

2. Компенсация несоосности: Даже если вал двигателя и вал барабана смещены на доли миллиметра, муфта «проглатывает» этот перекос, предотвращая биение.

3. Защита при заклинивании: В случае критической перегрузки (если деталь застряла) эластичный элемент может сработать как предохранитель, предотвращая поломку дорогостоящего вала.

Признаки износа

• Посторонний стук при пуске/остановке: Указывает на то, что эластичная вставка внутри муфты износилась или рассыпалась, и металлические кулачки начали биться друг о друга.

• Повышенная вибрация барабана: Возникает при деформации одной из полумуфт или потере балансировки.

• Визуальные повреждения: Трещины на металле или задиры в месте посадки на шпонку.

Важно: При замене муфты обязательно проверьте состояние шпонок и стопорных винтов. Если муфта болтается на валу, она очень быстро разобьет посадочное место, что приведет к необходимости замены уже самого вала двигателя или барабана.
