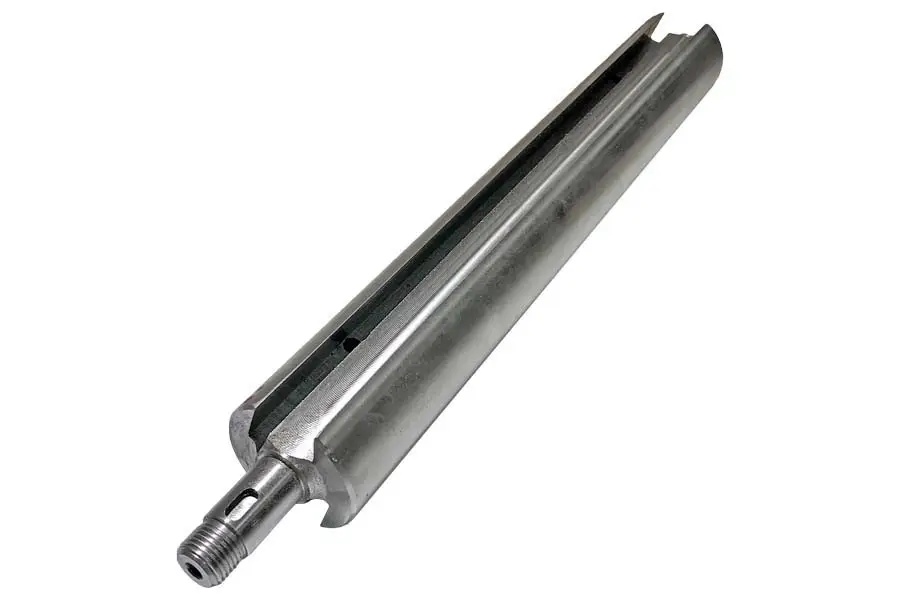

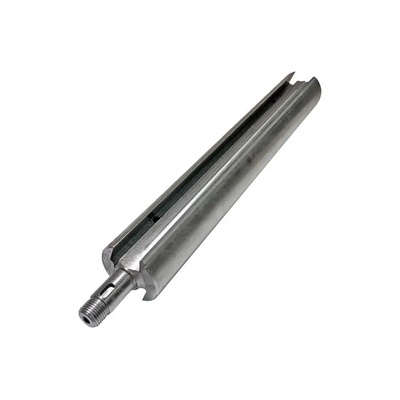

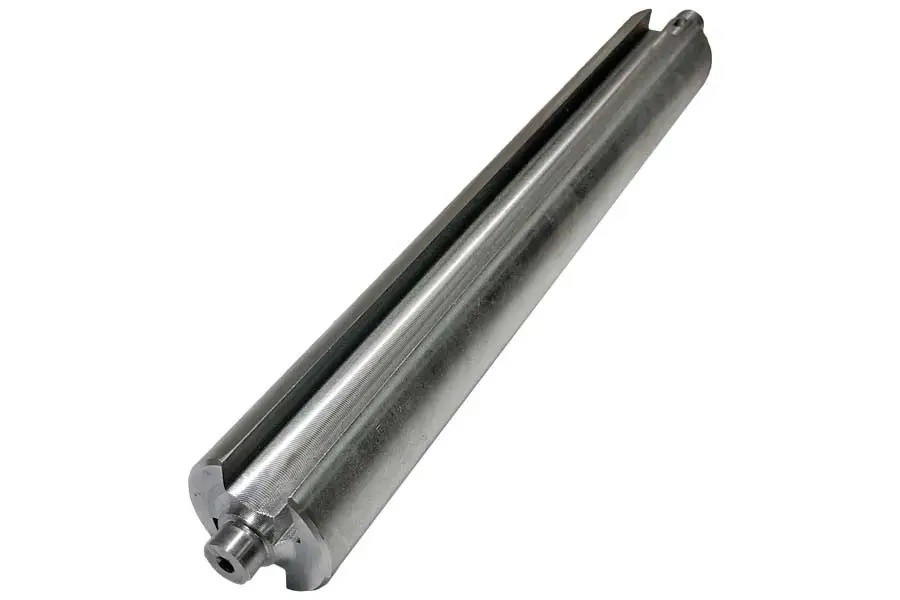

Jet Ножевой вал рейсмусового станка JET JWP-12

Ножевой вал (строгальный вал) для JET JWP-12 — это основной рабочий орган станка, на котором закрепляются режущие ножи. Он представляет собой прецизионно сбалансированный стальной цилиндр, вращающийся на высоких оборотах (около 9000 об/мин), что обеспечивает чистоту обработки древесины.

Конструктивные особенности

В отличие от узла в сборе (артикул 229S), отдельный вал поставляется как «голая» деталь, на которую переставляются комплектующие со старого узла.

• Тип вала: Двухножевой. На теле вала профрезерованы два паза для установки строгальных ножей и прижимных планок.

• Материал: Высокоуглеродистая сталь. Поверхность вала проходит шлифовку для исключения биений, которые могут привести к эффекту «волны» на доске.

• Посадочные места: Концы вала имеют проточки под подшипники и шпоночный паз (или лыску) для фиксации приводного шкива.

Когда требуется замена именно вала?

1. Повреждение резьбы: Самая частая причина. Если при затяжке прижимных болтов была сорвана внутренняя резьба в теле вала, надежная фиксация ножа становится невозможной, что крайне опасно.

2. Изгиб (деформация): Если в станок вместе с доской попал крупный металлический предмет (болт, гвоздь 100 мм), вал может получить микроизгиб. Даже отклонение в 0.1 мм вызовет сильную вибрацию и гул.

3. Износ посадочных мест: Если подшипник «провернуло» на валу, образуется выработка, из-за которой новый подшипник будет сидеть с люфтом.

Техническое обслуживание

• Очистка пазов: При каждой замене ножей необходимо тщательно вычищать смолу и опилки из пазов вала. Нагар может помешать ровной посадке ножа, что приведет к дисбалансу.

• Проверка болтов: Используйте только оригинальные высокопрочные болты. Признак их износа — «слизывание» внутреннего шестигранника или вытягивание резьбы.
