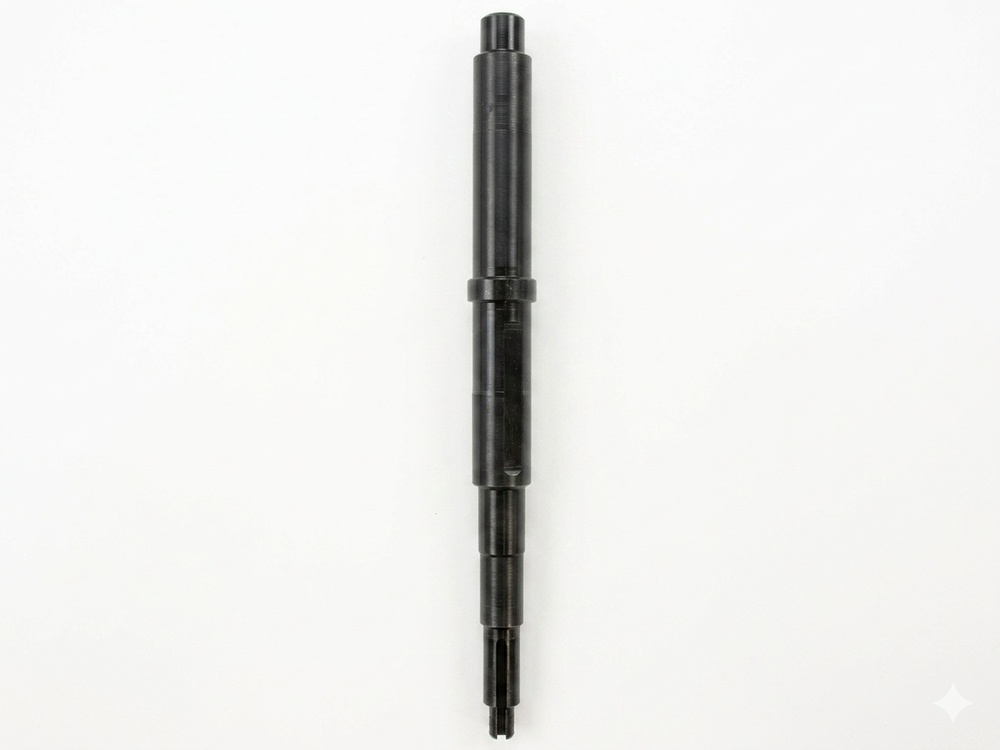

Jet Ось барабана шлифовального станка OES-80CS

Ось барабана (арт. OES80CS-261) — это стальной прецизионный вал, который служит несущим элементом для основного шлифовального узла кромкошлифовального станка JET OES-80CS.

На эту ось устанавливается ведущий или ведомый ролик, вокруг которого вращается шлифовальная лента шириной 150 мм. Учитывая вес узла и натяжение ленты, деталь испытывает постоянные радиальные нагрузки.

Технический профиль

• Артикул: OES80CS-261.

• Материал: Высокопрочная закаленная сталь.

• Конструкция: Вал с проточками под стопорные кольца и посадочными местами под подшипники.

• Совместимость: Только станок JET OES-80CS.

Роль в работе станка

Поскольку станок OES-80CS является осциллирующим (лента двигается вверх-вниз), ось 261 играет критическую роль в кинематике:

1. Геометрия ленты: Идеальная соосность этой детали предотвращает «сползание» ленты с роликов. Если ось имеет даже минимальный изгиб, настроить стабильный ход абразива будет невозможно.

2. Работа осцилляции: Ось удерживает ролик, который совершает вертикальные колебания. Она должна быть идеально гладкой в местах сопряжения с подшипниками, чтобы механизм работал без рывков.

3. Передача усилия: Через эту ось передается натяжение, необходимое для того, чтобы лента не проскальзывала при сильном прижиме заготовки.

Когда деталь требует замены?

• Износ посадочных мест: Если подшипник заклинило, его внутренняя обойма может «прогрызть» канавку на оси. Это приведет к появлению люфта и биения, что моментально скажется на чистоте шлифовки.

• Деформация (изгиб): Возникает при чрезмерном натяжении ленты или при сильном ударе по шлифовальному узлу. Гнутая ось — причина постоянного «гуляния» ленты по роликам.

• Повреждение стопорных канавок: Если стопорные кольца вылетают или разбивают свои пазы, узел теряет фиксацию, что опасно при работе на высоких оборотах.

Важный совет: При замене оси OES80CS-261 крайне рекомендуется установить новые подшипники. Старые подшипники, работавшие на изношенной оси, уже имеют внутренние дефекты, которые быстро испортят новую прецизионную деталь.
