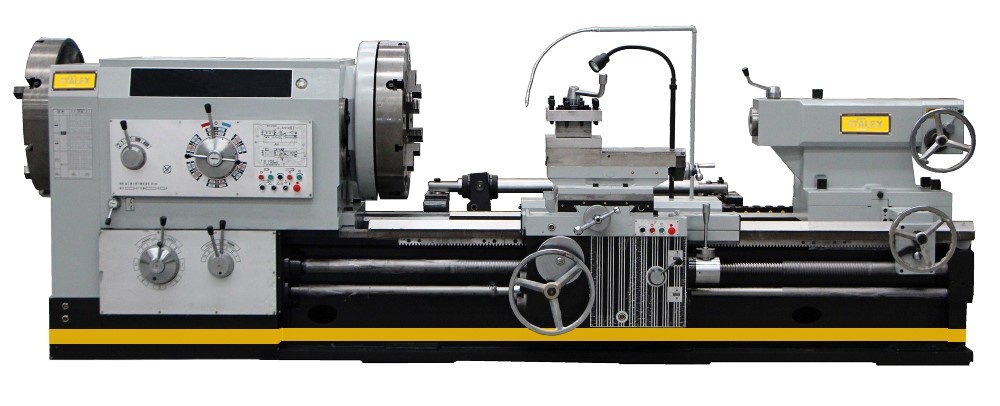

Stalex Q1332x3000 Станок трубонарезной, зона обработки 1000х3000 мм, 380 В, с УЦИ
Нет в наличии
11 864 300 ₽
Stalex Q1332x3000 Станок трубонарезной, зона обработки 1000х3000 мм, 380 В, с УЦИ.
- Станок Q1332 представляет собой универсальный токарно-трубонарезной станок, предназначенный для обработки концов труб, включая точение конусов и нарезание резьбы: метрической, дюймовой и конической. Он подходит как для единичного, так и для мелкосерийного производства.
- На станке можно выполнять обработку деталей трубных соединений, а также нарезку замковой резьбы на бурильных трубах, используемых в нефтедобыче и транспортировке нефти и газа.
- Для работы с коническими поверхностями и резьбами станок оснащён конусной линейкой. Заготовка пропускается через полый шпиндель и фиксируется двумя механизированными четырёхкулачковыми планшайбами диаметром 780 мм с электрозажимом. Длинный конец трубы, выходящий через шпиндель, поддерживается напольным люнетом. Шпиндель может вращаться в прямом и обратном направлении.
- Станина выполнена из высококачественного серого чугуна. Направляющие шлифованы и закалены ТВЧ, их твердость составляет HRC 55. Электрокомпоненты станка изготовлены компанией Schneider Electric.
- Станок соответствует европейским стандартам CE.
- Подготовка фундамента: Для установки станка требуется бетонный фундамент толщиной не менее 500 мм либо поверхность, способная выдерживать нагрузку до 1200 кг/м².
Характеристики
| Габариты | 6400×2100×1600 мм |
| Масса | 13000 кг |
| Диаметр обточки над станиной | 1000 мм |
| Диаметр проходного отверстия шпинделя | 330 мм |
| Диаметр обточки над суппортом | 610 мм |
| Частота вращения шпинделя | (9) 7,5-280 об/мин |
| Расстояние между центрами | 3000 мм |
| Отверстие шпинделя | 280 мм |
| Размер хвостовика инструмента | (40) 0,1-3 мм/об |
| Ход поперечного суппорта | 520 мм |
| Мощность насоса СОЖ | 0,125 кВт |
| Мощность двигателя | 11 кВт |
| Пиноль задней бабки | MT-6 |
| Ход пиноли задней бабки | 300 мм |
| Дюймовая резьба | (22) 28-2 TPI |
| Напряжение | 380 В |
| Диаметр пиноли задней бабки | Ø160 мм |
| Макс. размеры инструмента | 45х45 мм |
| Поперечная подача ось Z | (32) 0,1-1,5 мм/об |
| Угол поворота резцедержателя | 90º |
| Ширина станины | 755 мм |
| Макс. длинна обточки | 2750 мм |
| Макс. масса детали, обрабатываемой в центрах | 6000 кг |
| Диапазон диаметров для нарезания резьбы | Ø190-Ø320 мм |
| 4-х кулачковая планшайба | Ø780 мм (2 шт. с электрозажимом) |
| Продольная подача ось X | (32) 0,05-0,75 мм/об |
| Ускор. перем. продольного суппорта | 3,640 мм/мин (ось Z) |
| Ускор. перем. поперечного суппорта | 1,870 мм/мин (ось X) |
Оставьте отзыв
Комплектация
- Две четырёхкулачковые планшайбы диаметром 780 мм с электрозажимом (педаль).
- Резцедержатель на 4 позиции.
- Неподвижный люнет с диапазоном Ø150–450 мм.
- Поддерживающий напольный люнет.
- УЦИ (устройство цифровой индикации) по трём осям.
- Конусная линейка.
- Моторизованная задняя бабка.
- Два защитных экрана для патрона.
- Электрокомпоненты компании Schneider Electric.
- Система подачи СОЖ.
- LED-лампа для локального освещения.
- Концентрат СОЖ приобретается отдельно.
