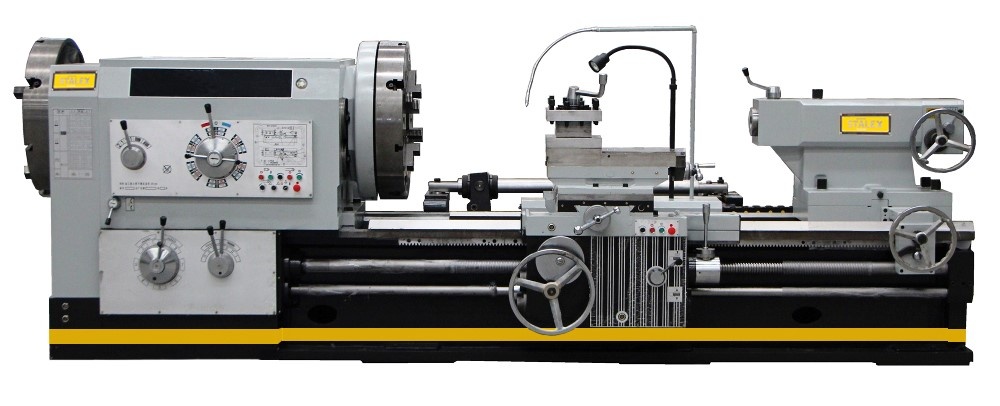

Stalex Q1338x3000 Станок трубонарезной, зона обработки 1000х3000 мм, 380 В, с УЦИ

Name: Stalex Q1338x3000 Станок трубонарезной, зона обработки 1000х3000 мм, 380 В, с УЦИ
Brand: Stalex
SKU: Q1338/3000
Price: 14187010.00 RUB
Availability: InStock

Артикул: Q1338/3000

Отзывы: 0

Принадлежности: 9

Серия

Q13

Габариты

6400×2100×1700 мм

Масса

14300 кг

Диаметр обточки над станиной

1000 мм

Диаметр проходного отверстия шпинделя

390 мм

Диаметр обточки над суппортом

610 мм

Частота вращения шпинделя

(9) 6-205 об/мин

Расстояние между центрами

3000 мм

Отверстие шпинделя

280 мм

Все характеристики

14 187 010 ₽

В корзину

Купить в один клик

Нашли дешевле? Сообщите

Нет в наличии

Доступно в лизинг!

Добавить в сравнение

Описание
Характеристики
Комплектация
Принадлежности

Коммерческое предложение Инструкция

Stalex Q1338x3000 Станок трубонарезной, зона обработки 1000х3000 мм, 380 В, с УЦИ

Stalex Q1338x3000 Станок трубонарезной, зона обработки 1000х3000 мм, 380 В, с УЦИ.

Станок Q1338 представляет собой универсальный токарно-трубонарезной станок, предназначенный для обработки концов труб, включая точение конусов и нарезание резьбы: метрической, дюймовой и конической. Он подходит как для единичного, так и для мелкосерийного производства.
На станке можно выполнять обработку деталей трубных соединений, а также нарезку замковой резьбы на бурильных трубах, используемых в нефтедобыче и транспортировке нефти и газа.
Для работы с коническими поверхностями и резьбами станок оснащён конусной линейкой. Заготовка пропускается через полый шпиндель и фиксируется двумя механизированными четырёхкулачковыми планшайбами диаметром 850 мм с электрозажимом. Длинный конец трубы, выходящий через шпиндель, поддерживается напольным люнетом. Шпиндель может вращаться в прямом и обратном направлении.
Станина выполнена из высококачественного серого чугуна. Направляющие шлифованы и закалены ТВЧ, их твердость составляет HRC 55. Электрокомпоненты станка изготовлены компанией Schneider Electric.
Станок соответствует европейским стандартам CE.
Подготовка фундамента: Для установки станка требуется бетонный фундамент толщиной не менее 500 мм либо поверхность, способная выдерживать нагрузку до 1200 кг/м².

Характеристики

Габариты	6400×2100×1700 мм
Масса	14300 кг
Диаметр обточки над станиной	1000 мм
Диаметр проходного отверстия шпинделя	390 мм
Диаметр обточки над суппортом	610 мм
Частота вращения шпинделя	(9) 6-205 об/мин
Расстояние между центрами	3000 мм
Отверстие шпинделя	280 мм
Размер хвостовика инструмента	(40) 0,1-3 мм/об
Ход поперечного суппорта	520 мм
Мощность насоса СОЖ	0,125 кВт
Мощность двигателя	11 кВт
Пиноль задней бабки	MT-6
Ход пиноли задней бабки	300 мм
Дюймовая резьба	(22) 28-2 TPI
Напряжение	380 В
Диаметр пиноли задней бабки	Ø160 мм
Макс. размеры инструмента	45х45 мм
Поперечная подача ось Z	(32) 0,1-1,5 мм/об
Угол поворота резцедержателя	90º
Ширина станины	755 мм
Макс. длинна обточки	2750 мм
Макс. масса детали, обрабатываемой в центрах	6000 кг
Диапазон диаметров для нарезания резьбы	Ø190-Ø380 мм
4-х кулачковая планшайба	Ø850 мм (2 шт. с электрозажимом)
Продольная подача ось X	(32) 0,05-0,75 мм/об
Ускор. перем. продольного суппорта	3,640 мм/мин (ось Z)
Ускор. перем. поперечного суппорта	1,870 мм/мин (ось X)
