Powermatic Резистор для шлифовального станка PM2244

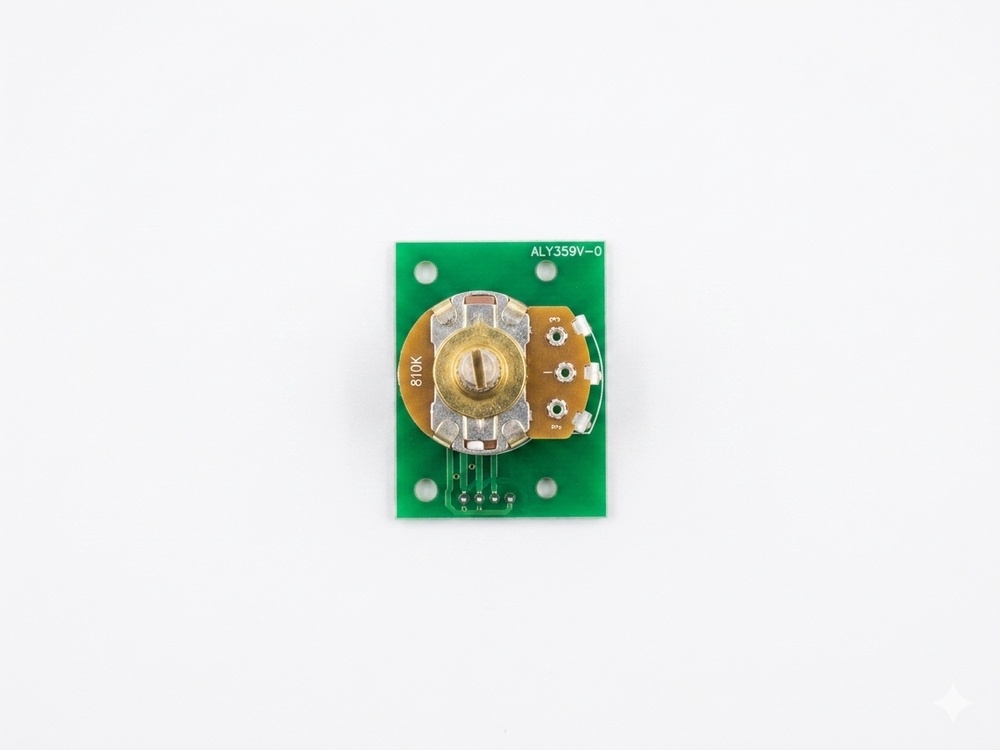

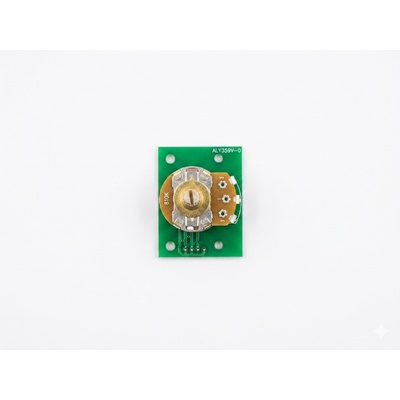

Переменный резистор (потенциометр) (арт. PM2244-194A) — это орган управления шлифовального станка Powermatic PM2244, который служит «ручкой газа» для системы подачи. Именно через него оператор задает скорость вращения конвейерного двигателя.

Технический профиль

• Артикул: PM2244-194A.

• Тип: Аналоговый потенциометр с линейной зависимостью.

• Назначение: Регулировка скорости подачи заготовки (от 0 до 3 м/мин).

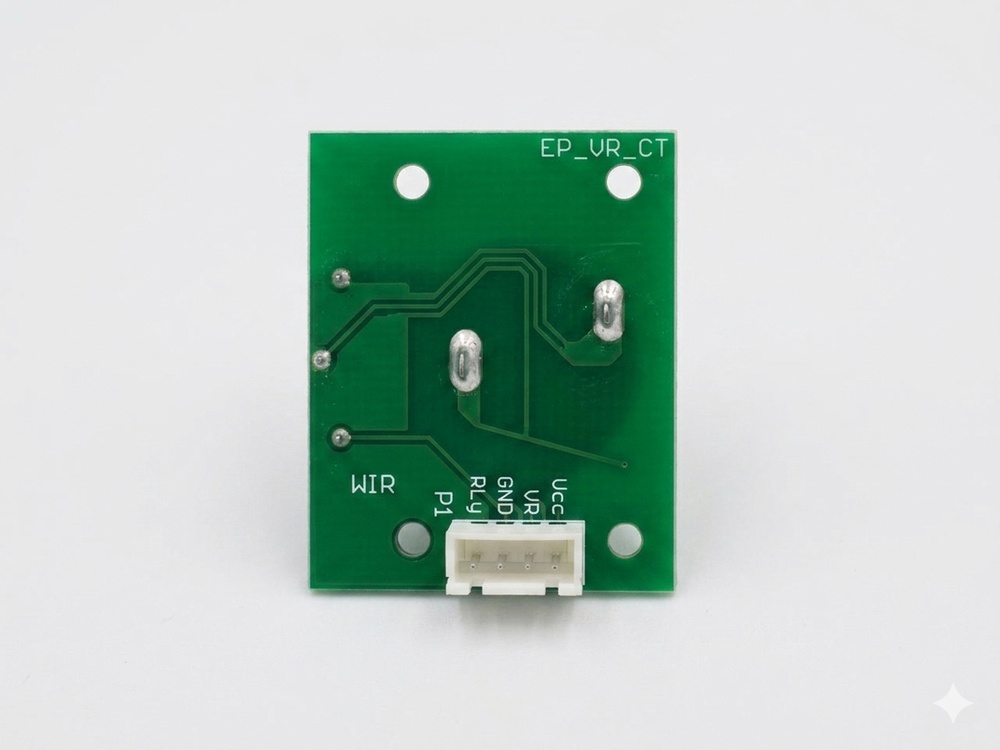

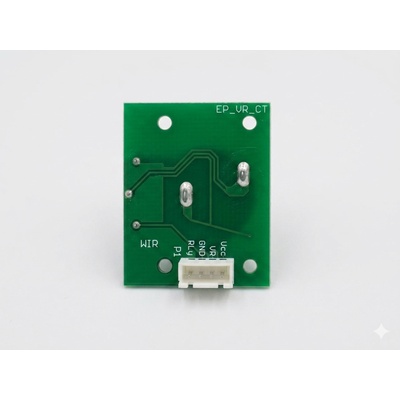

• Комплектация: Поставляется вместе с соединительным проводом и разъемом для быстрого подключения к плате управления.

Как он работает в системе PM2244?

Этот резистор не управляет током напрямую (он слишком слаб для этого). Он подает управляющий сигнал на плату управления (контроллер):

1. Вы поворачиваете ручку, меняя сопротивление.

2. Контроллер считывает изменение напряжения и меняет параметры тока (ШИМ), подаваемого на мотор-редуктор.

3. Система Feed-Logic на этой же модели может временно «игнорировать» положение ручки, если датчики фиксируют перегрузку, и замедлять подачу для защиты двигателя.

Признаки неисправности

Резистор — это механическая деталь, подверженная износу из-за трения внутреннего контакта:

• «Мертвые зоны»: При вращении ручки скорость в какой-то момент не меняется или конвейер вовсе останавливается, а при дальнейшем повороте — резко ускоряется.

• Нестабильная скорость: Скорость подачи «плавает» сама по себе, даже если вы не трогаете ручку (из-за плохого контакта внутри корпуса резистора).

• Отсутствие реакции: Конвейер не запускается, хотя дисплей работает и ошибок не выдает.

Важно: Главный враг потенциометра — мельчайшая древесная пыль. Она попадает внутрь корпуса, работает как абразив и стачивает токопроводящий слой. Если вы часто работаете без вытяжки, этот узел станет «расходником».

Профилактика

Прежде чем менять деталь, можно попробовать аккуратно продуть панель управления сжатым воздухом или использовать специальный спрей-очиститель контактов. Если это не помогло восстановить плавность регулировки, значит, резистивный слой физически изношен и требуется замена на новый арт. PM2244-194A.
