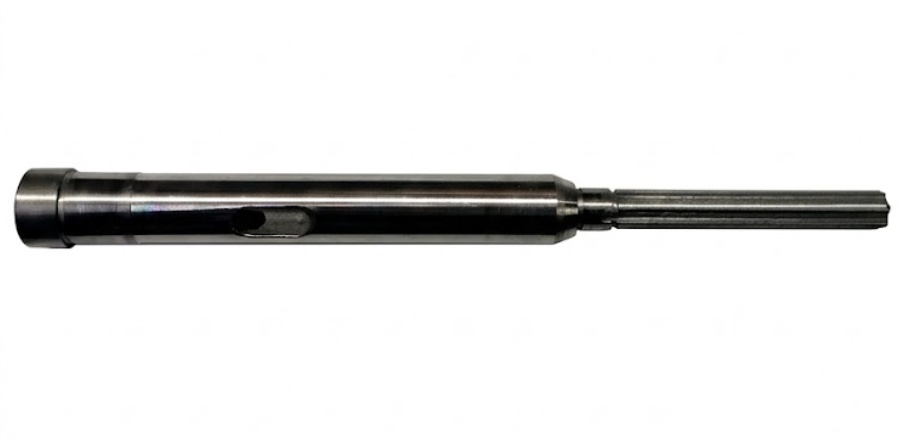

Шпиндель для сверлильного станка JET JDP-13FM (артикул JDP13FM-021)

Шпиндель JDP13FM-021 — это основной рабочий вал сверлильного станка JET JDP-13FM, передающий крутящий момент от системы шкивов к сверлильному патрону. Деталь является центральным элементом шпиндельного узла и напрямую определяет точность сверления, отсутствие биений и чистоту получаемых отверстий.

Технические характеристики и идентификация

• Артикул: JDP13FM-021.

• Совместимость: Специализированная деталь для модели напольного сверлильного станка JET JDP-13FM.

• Конструкция: Вал с прецизионно обработанным конусом для установки патрона и шлицевой частью для зацепления с ведущей втулкой шкива.

• Материал: Сталь с высокой поверхностной твердостью и сопротивлением на изгиб.

Функциональная роль

Шпиндель JDP13FM-021 удерживает сверлильный патрон и обеспечивает его вращение. Благодаря прецизионной шлифовке посадочных мест под подшипники, деталь минимизирует радиальное биение, что критически важно при работе с тонкими сверлами или при создании глубоких точных отверстий.

Признаки необходимости замены

1. Радиальное биение: Заметное «гуляние» кончика сверла, которое не устраняется заменой патрона.

2. Механическое повреждение конуса: Задиры или забоины на посадочном месте, из-за которых патрон держится ненадежно или с перекосом.

3. Износ шлицов: Появление посторонних шумов в верхней части станка или проскальзывание вала под нагрузкой.

4. Искривление: Деформация вала вследствие удара или чрезмерной боковой нагрузки.

Рекомендации по установке и сервису

При замене шпинделя JDP13FM-021 рекомендуется:

• Замена подшипников: Всегда устанавливайте новые прецизионные подшипники, так как старые могут иметь микродеформации, которые быстро испортят новый вал.

• Проверка возврата: Проверьте состояние возвратной пружины пиноли и чистоту внутренней поверхности гильзы.

• Смазка: Используйте качественную литиевую смазку для шлицевого соединения, чтобы обеспечить плавный ход шпинделя по вертикали.

Купить оригинальный шпиндель JDP13FM-021 — лучший способ вернуть вашему станку JET заводскую точность и надежность в работе
