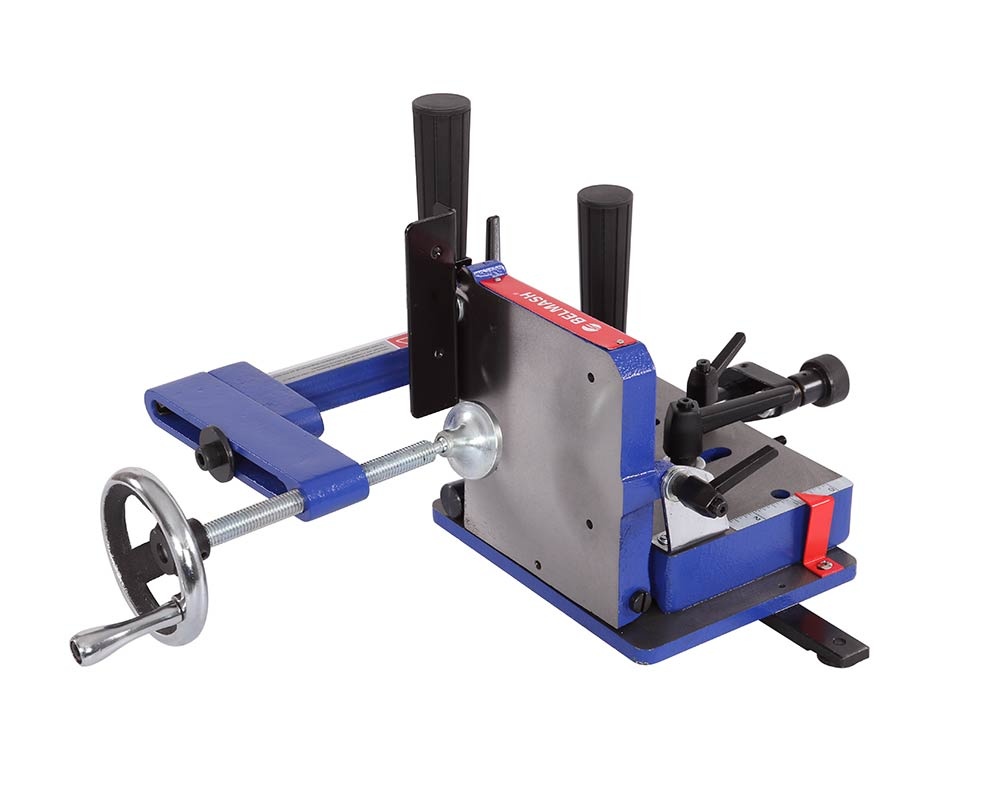

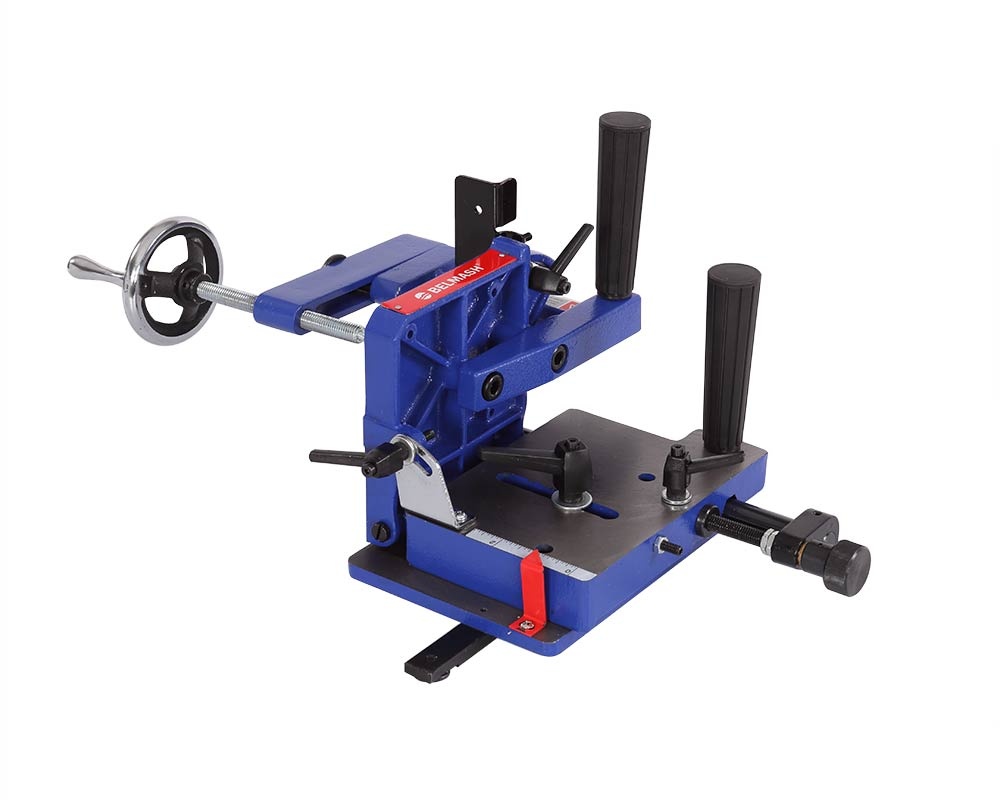

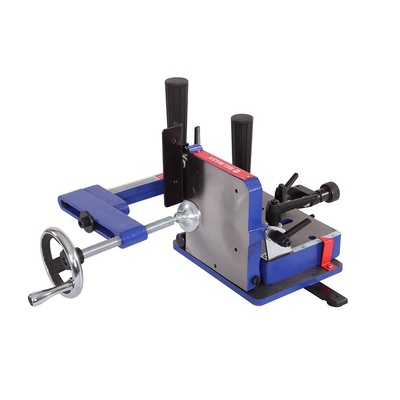

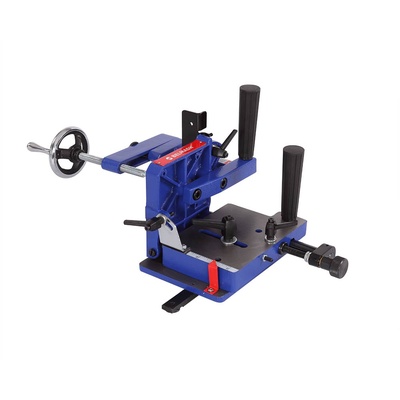

Belmash Устройство шипорезное BELMASH TD51

Шипорезное приспособление для циркулярных станков

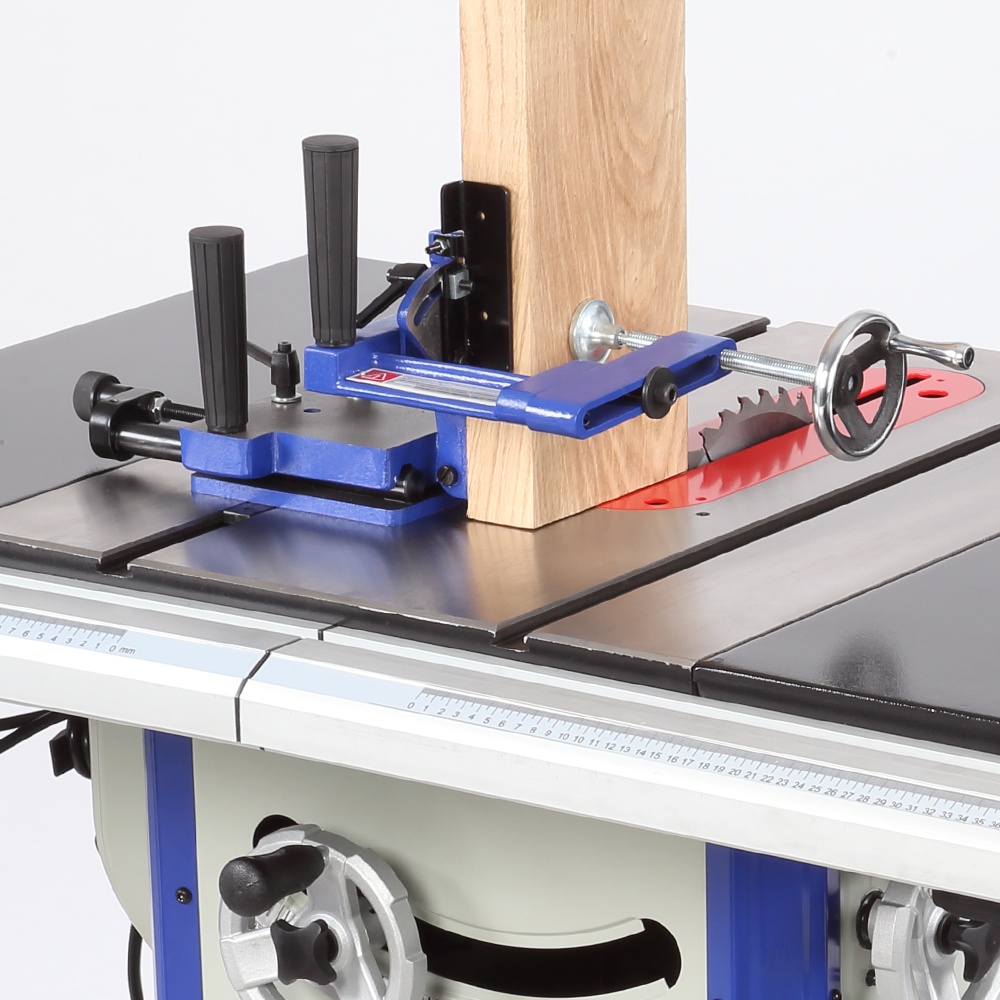

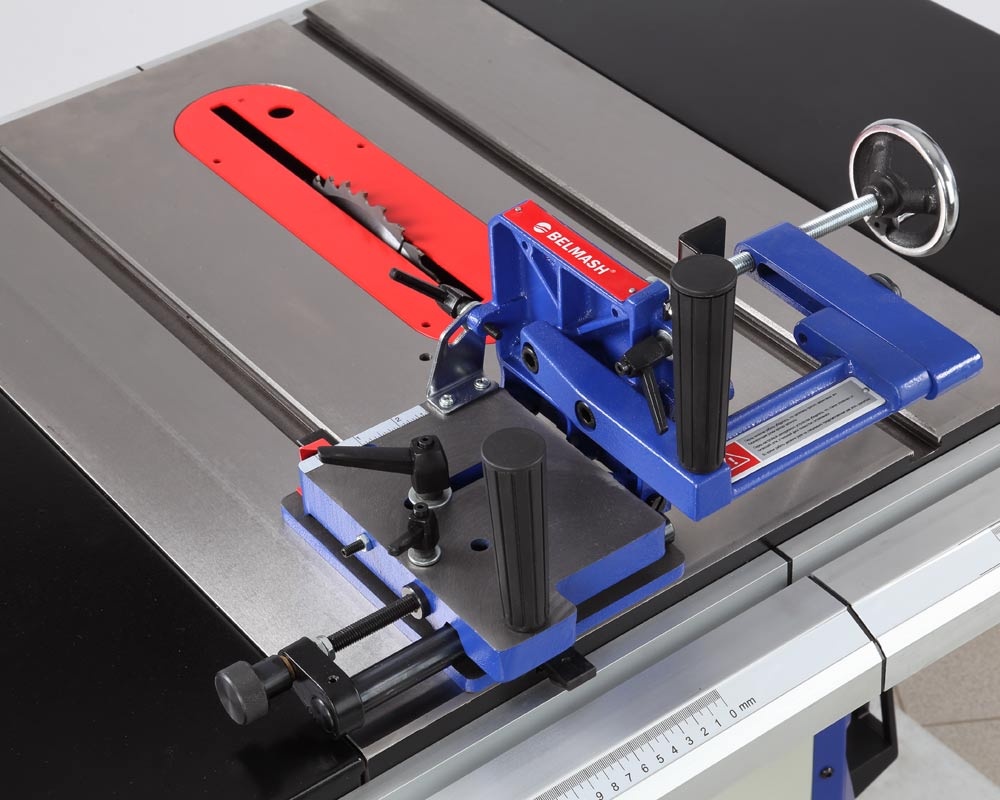

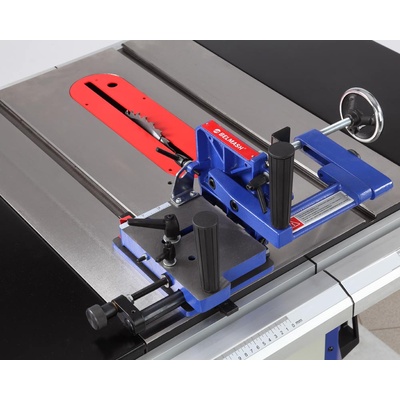

Профессиональное шипорезное устройство — это специализированная оснастка для точного и безопасного изготовления шиповых соединений. Приспособление устанавливается в стандартный Т-образный паз рабочего стола циркулярной пилы, обеспечивая жесткую вертикальную фиксацию заготовки.

Функциональные возможности

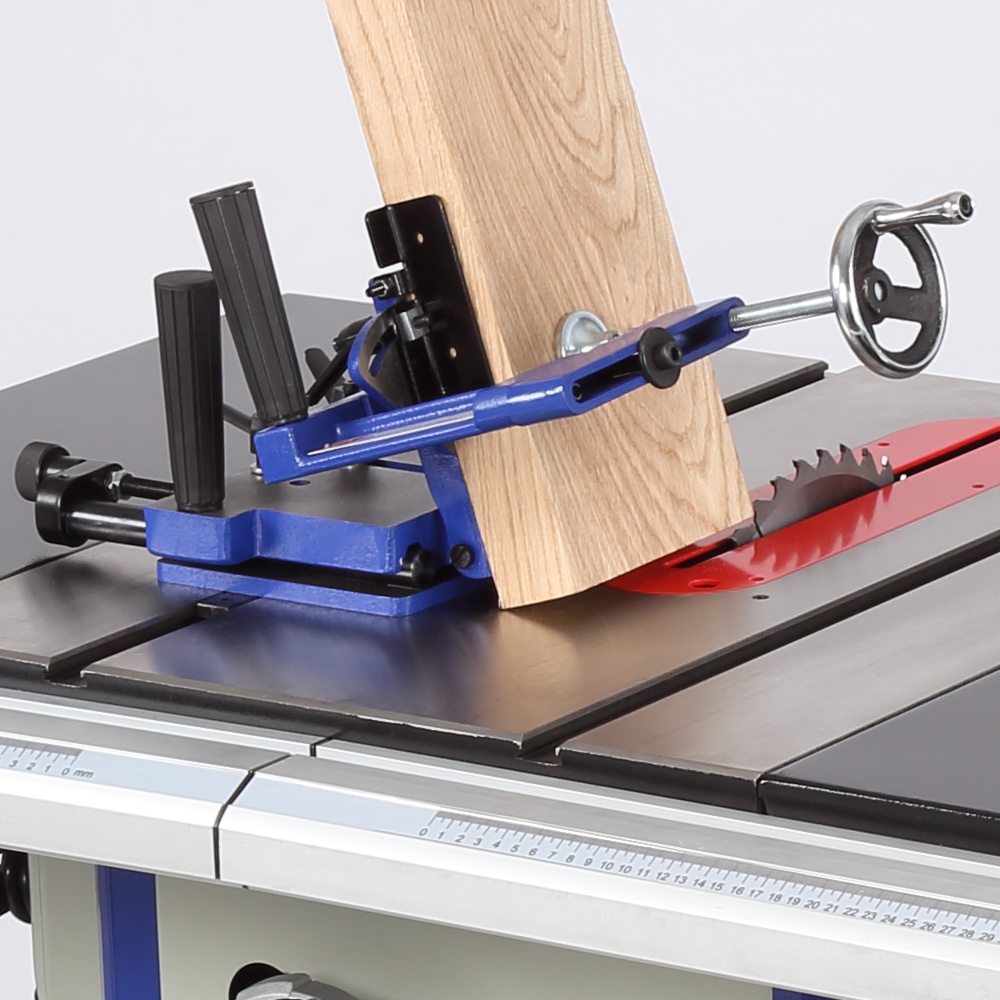

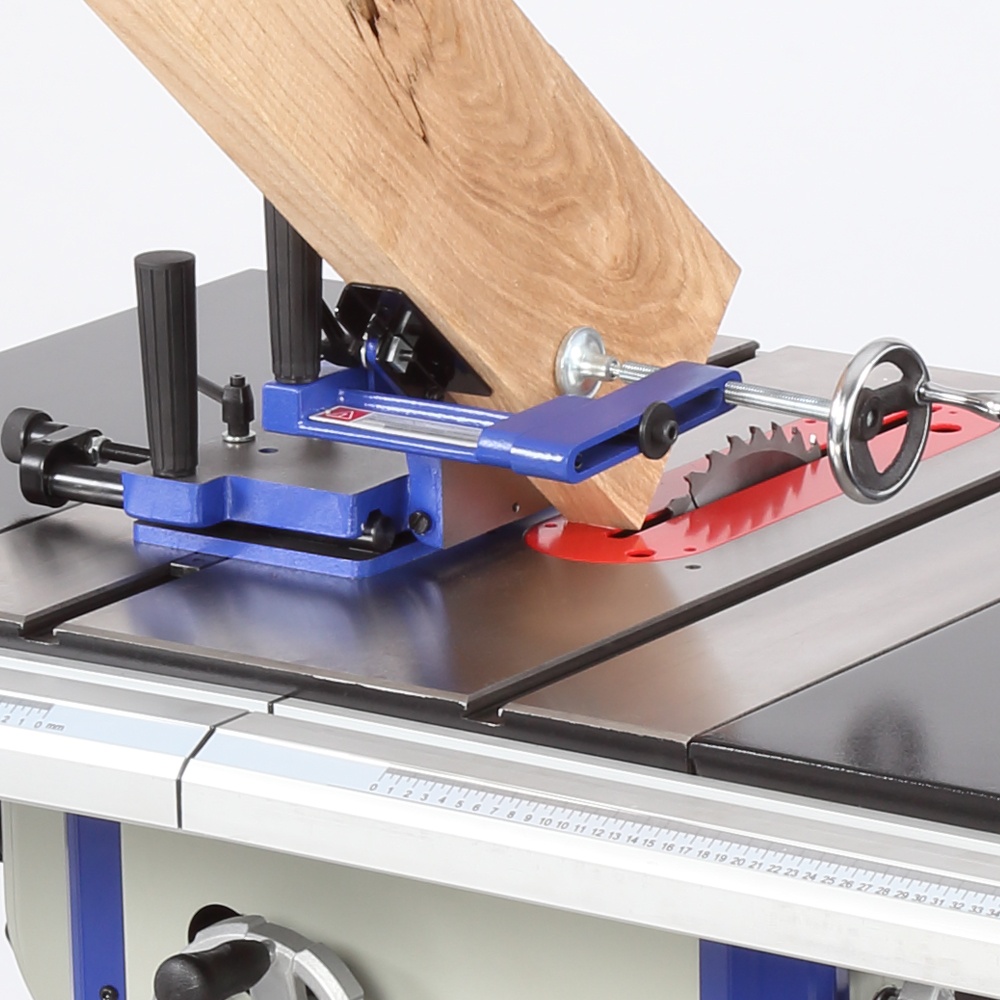

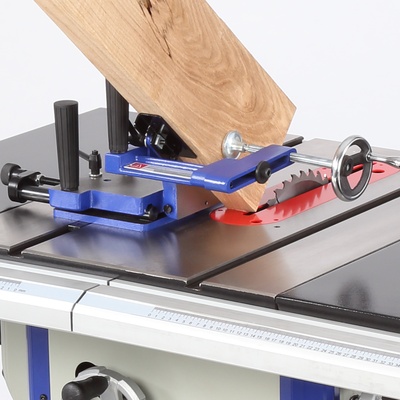

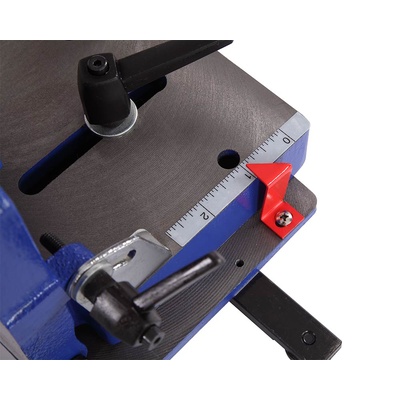

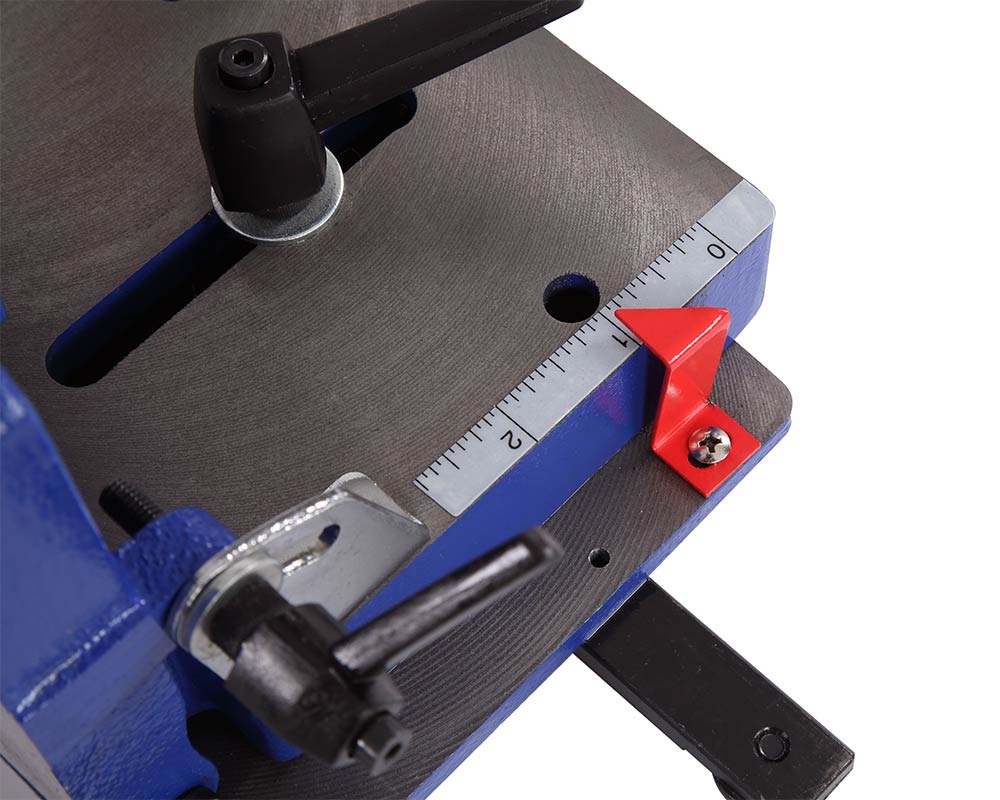

Конструкция позволяет закреплять деталь в различных угловых положениях относительно пильного диска, что необходимо для нарезания пазов шипа под нужным углом. После формирования шипа приспособление легко снимается, позволяя мастеру выполнить торцевание заплечиков, расположив заготовку на столе плашмя.

Совместимость и технические требования

Данная модель универсальна и подходит для большинства стационарных циркулярных станков, соответствующих следующим параметрам:

• Тип паза: левосторонний торцевой паз размером 19×9,5 мм.

• Рабочий диапазон: расстояние от центра направляющего паза до пильного диска должно составлять от 57 до 114 мм.

Преимущества использования

1. Высокая точность: исключает люфты и перекосы при подаче заготовки.

2. Безопасность: надежный прижимной механизм защищает руки мастера от прямого контакта с режущим полотном.

3. Повторяемость: позволяет быстро изготавливать серию идентичных шипов для серийного производства мебели.
