Jet Вал механизма наклона JTSS3200X2-711 для форматно-раскроечных станков JET JTSS-3200X2

Вал механизма наклона для форматно-раскроечного станка JET JTSS-3200X2 (артикул JTSS3200X2-711)

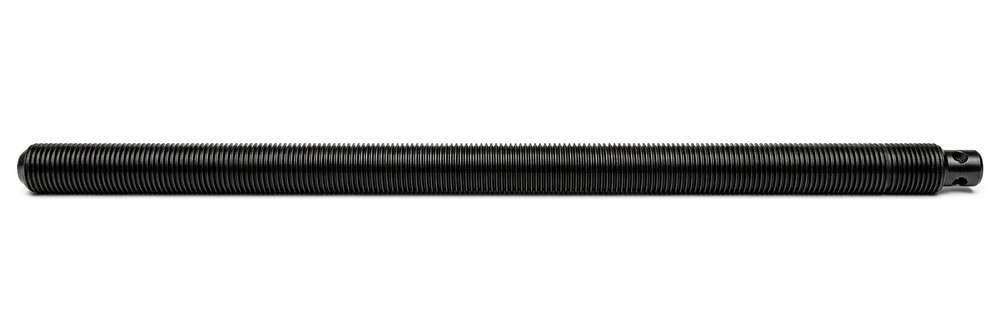

Вал наклона JTSS3200X2-711 — это силовой резьбовой компонент системы позиционирования пильного узла промышленного станка JET JTSS-3200X2. Деталь отвечает за точное изменение угла наклона основного и подрезного дисков в диапазоне от 0° до 45°, обеспечивая стабильность заданных параметров при серийном раскрое плитных материалов (ДСП, МДФ, массив).

Технические характеристики и идентификация

• Артикул: JTSS3200X2-711.

• Позиция на схеме: №711 (узел регулировки наклона).

• Тип резьбы: Трапецеидальная самотормозящаяся (предотвращает произвольное изменение угла под весом пильного агрегата).

• Материал: Высокоуглеродистая сталь с термической обработкой и антикоррозийным напылением.

• Совместимость: Профессиональный форматник JET JTSS-3200X2.

Функциональная роль в станке

Вал передает вращательное движение от маховика на сектор наклона пильного блока. Благодаря прецизионному шагу резьбы достигается плавность настройки и отсутствие «мертвых зон» при юстировке. Вал JTSS3200X2-711 работает в паре с бронзовой или стальной ходовой гайкой, образуя надежную винтовую пару.

Признаки необходимости замены

1. Тяжелый ход маховика: Заклинивание или рывки при попытке изменить угол наклона из-за деформации вала.

2. Люфт в настройках: Износ витков резьбы, приводящий к погрешности угла пропила и «уходу» размера на выходе.

3. Механический износ: Слизывание резьбы в крайних положениях вследствие работы без смазки или попадания мелкой пыли.

4. Повреждение опор: Износ посадочных шеек под упорные подшипники, вызывающий осевое биение вала.

Рекомендации по установке

При замене вала JTSS3200X2-711 необходимо полностью очистить механизм наклона от спрессованной стружки. Рекомендуется использовать сухие графитовые смазки или специализированные составы для направляющих, которые не притягивают древесную пыль. После монтажа обязательна проверка калибровки индикатора угла наклона (0° и 45°).

Купить оригинальный вал JTSS3200X2-711 — это гарантия сохранения точности геометрии ваших изделий и продления срока службы дорогостоящего пильного узла.
