Jet BD-1S Токарный станок JET

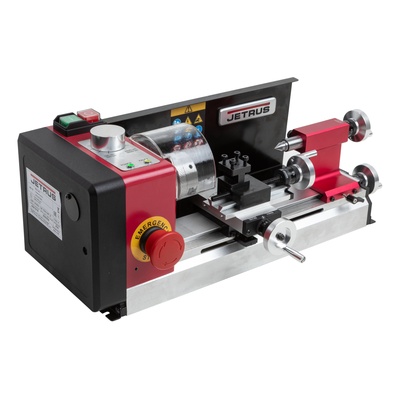

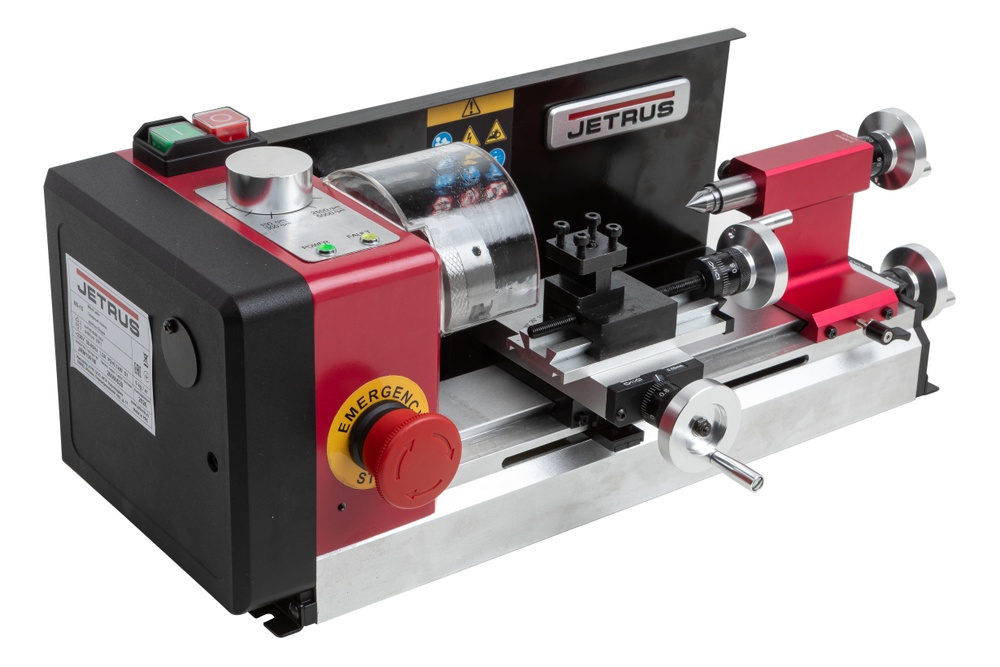

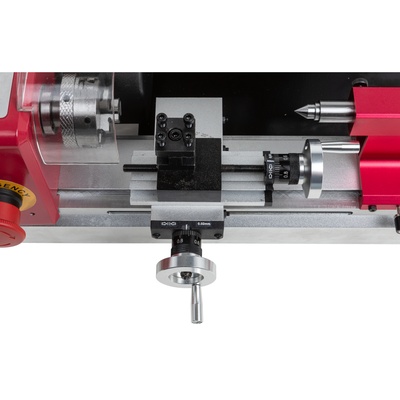

Настольный токарный станок BD-1S

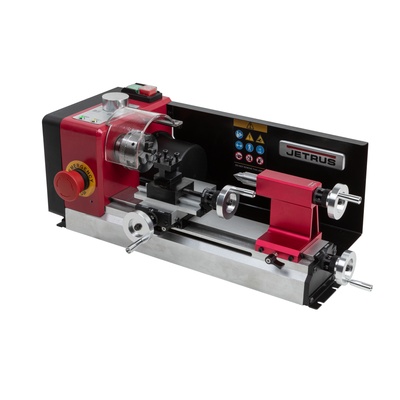

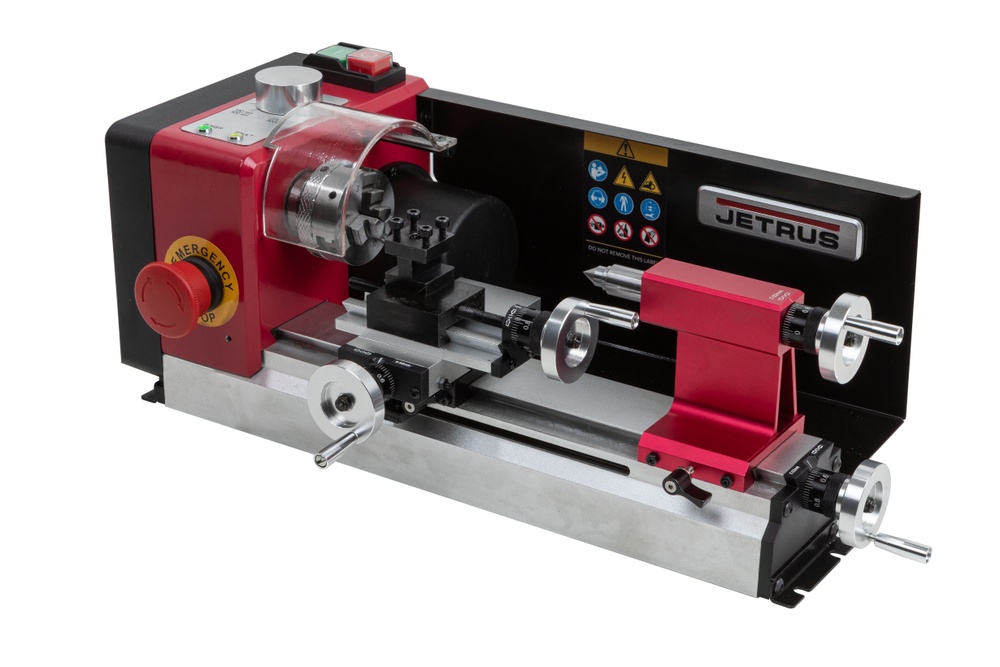

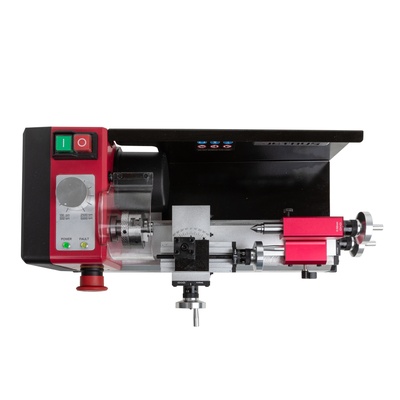

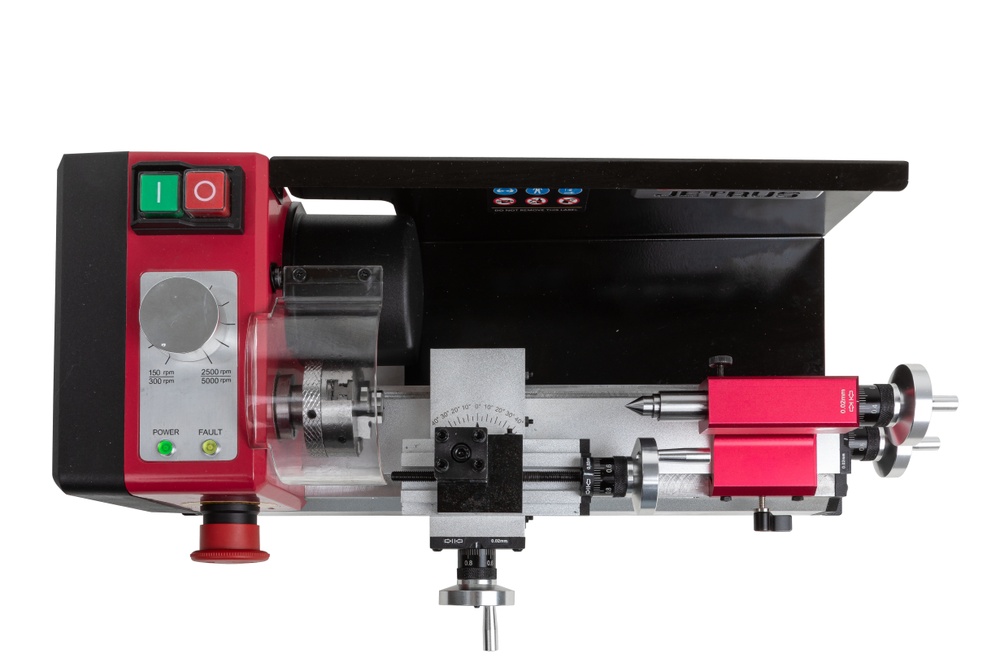

Компактный настольный токарный станок BD-1S — самая младшая и легкая модель в линейке бытовых токарных станков. Станок предназначен для домашнего использования, любительского технического творчества и моделизма, а также для применения в учебных заведениях при обучении основам механической обработки. Модель рассчитана на точение и доводку небольших деталей типа тел вращения (втулок, фланцев, шпилек, валов и осей) с питанием от стандартной бытовой сети 230 В.

Конструктивные особенности и преимущества

• Сверхкомпактность и мобильность: Масса станка составляет всего 6 кг, что позволяет легко устанавливать его на любой верстак или обычный письменный стол без необходимости организации стационарного станочного места.

• Прочная алюминиевая конструкция: Ключевые базовые детали (станина, передняя и задняя бабки, суппорт) выполнены из упрочненного алюминиевого сплава, эффективно гасящего вибрации при обработке мелких заготовок. Рабочие поверхности точно обработаны, а остальные защищены стойким анодированным слоем.

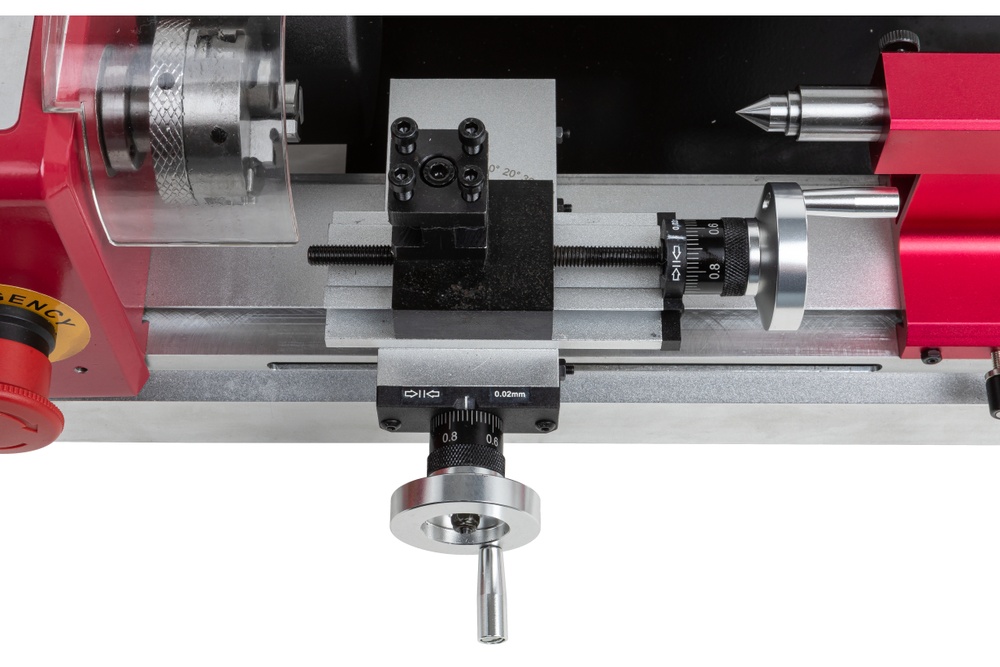

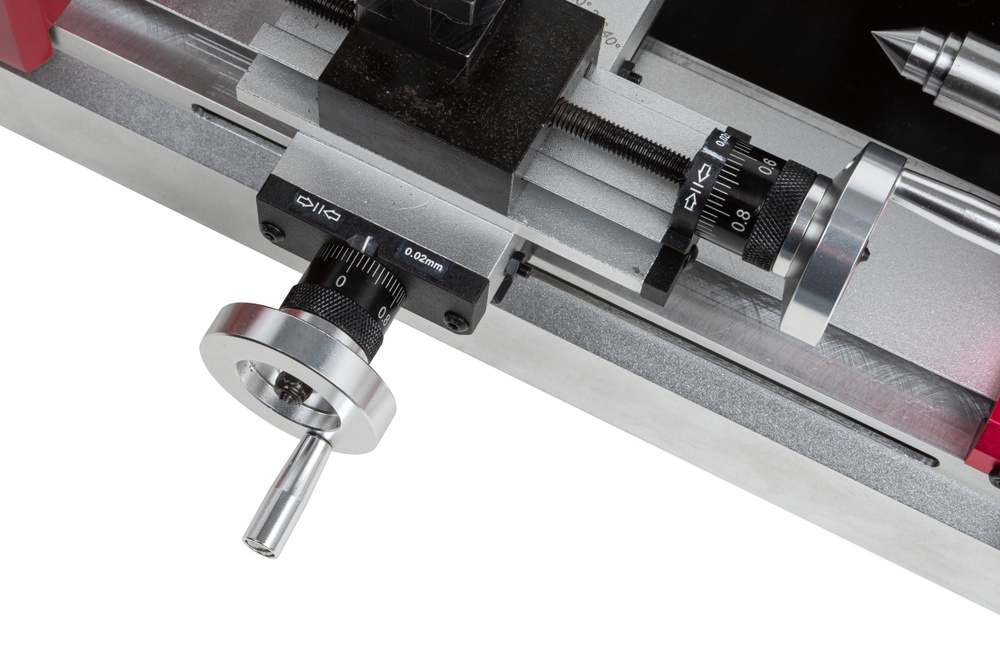

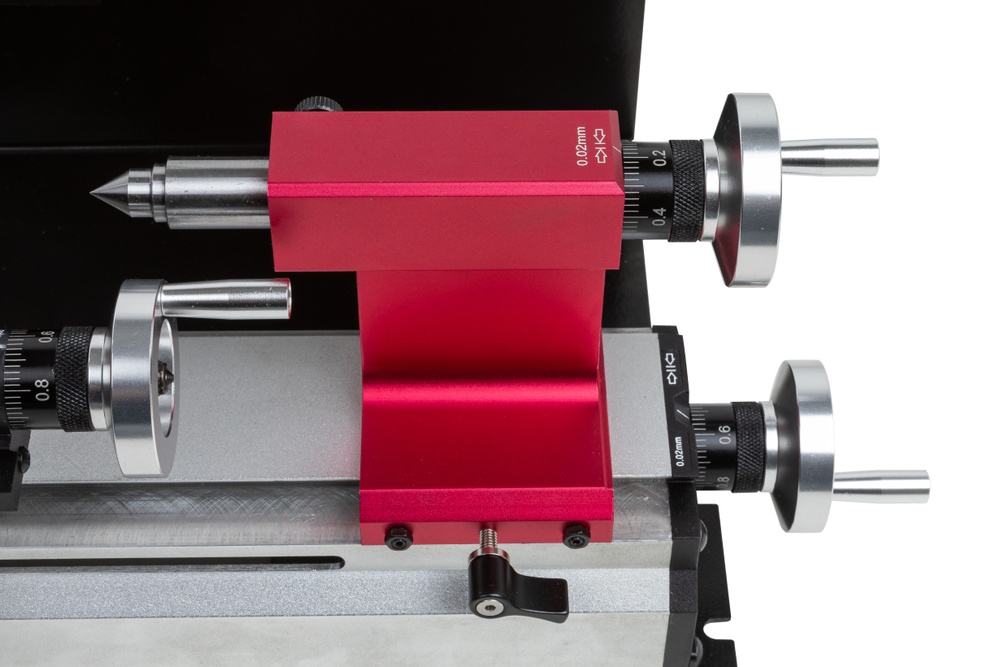

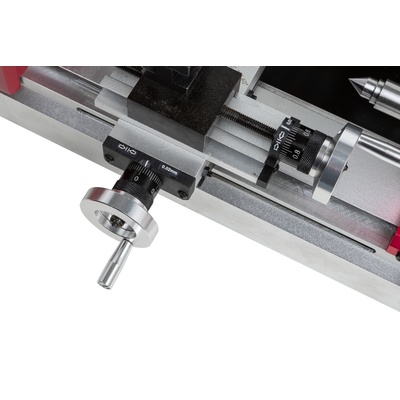

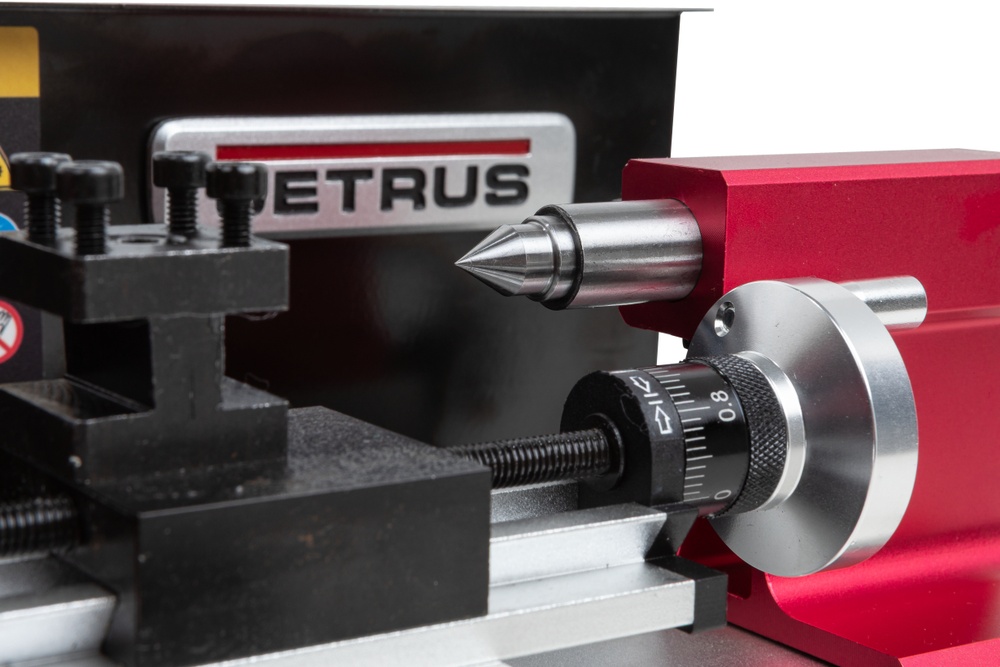

• Высокая точность позиционирования: Перемещение суппорта в продольном и поперечном направлениях, движение малой продольной подачи и пиноли задней бабки контролируются по лимбам с ценой деления 0,02 мм (один полный оборот штурвала соответствует перемещению на 1 мм).

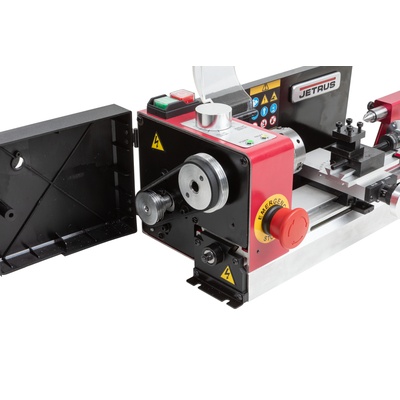

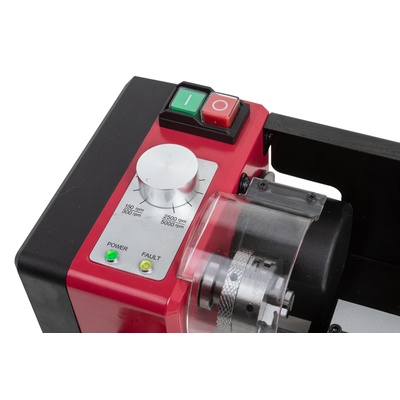

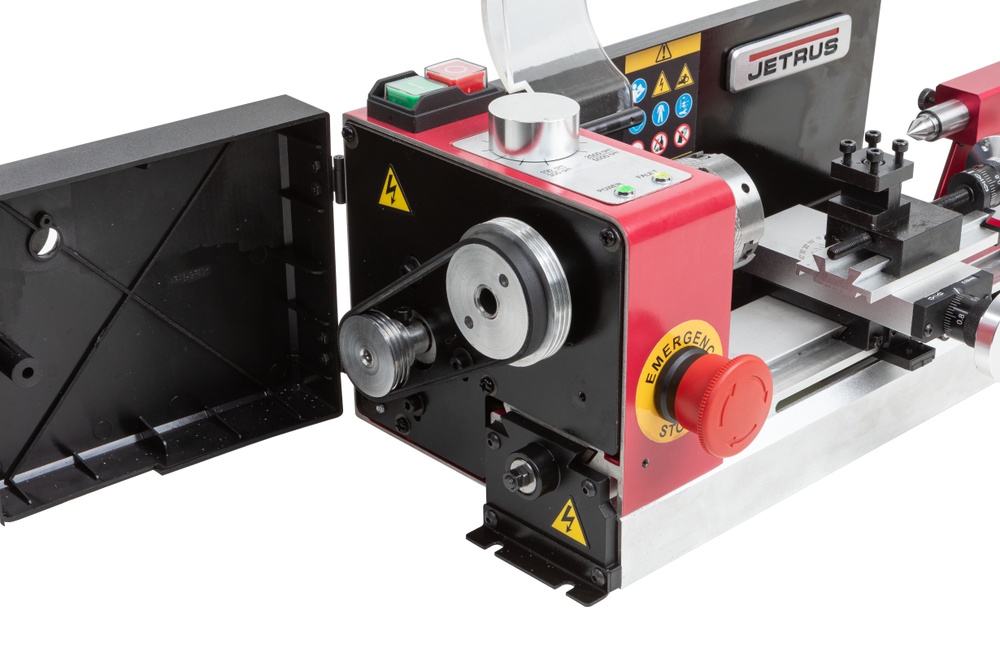

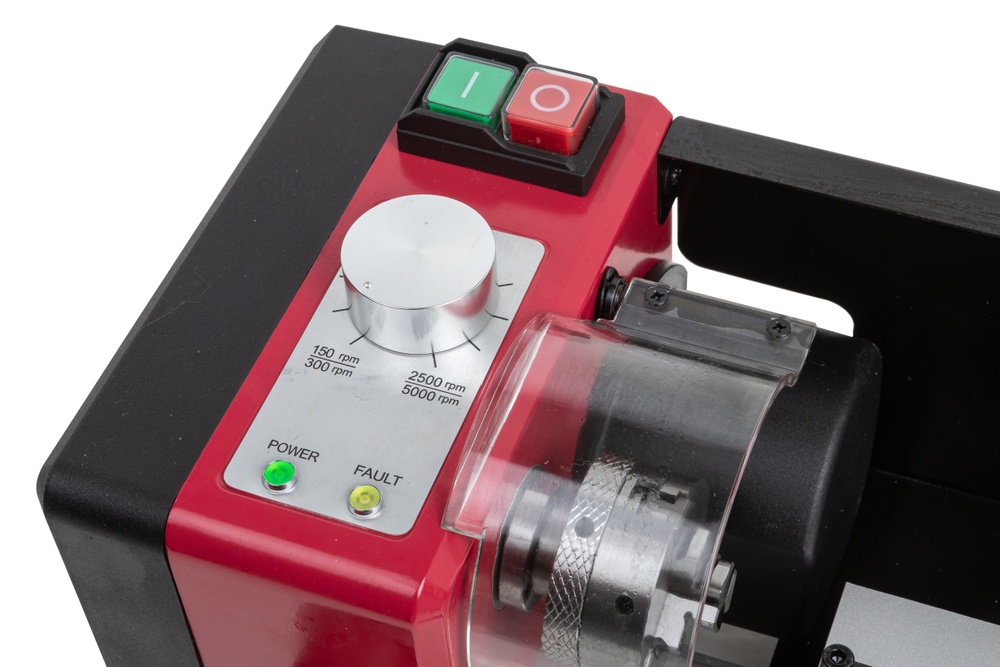

• Двухдиапазонный привод: Коллекторный электродвигатель постоянного тока мощностью 100 Вт в сочетании с плавной электронной регулировкой обеспечивает вращение шпинделя в диапазонах 150–2500 об/мин и 300–5000 об/мин. Переключение между диапазонами осуществляется перестановкой ремня на ступенчатых шкивах.

• Шпиндель под патрон ER-11: Шпиндельный узел выполнен с конусом ER-11 и имеет проходное отверстие диаметром 7 мм для обработки пруткового материала.

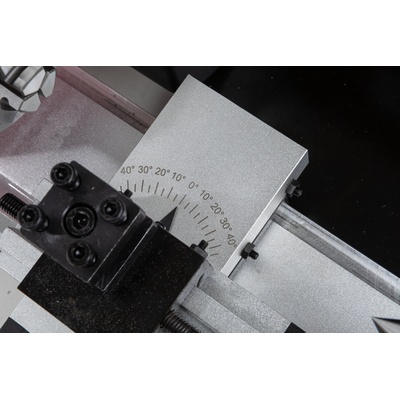

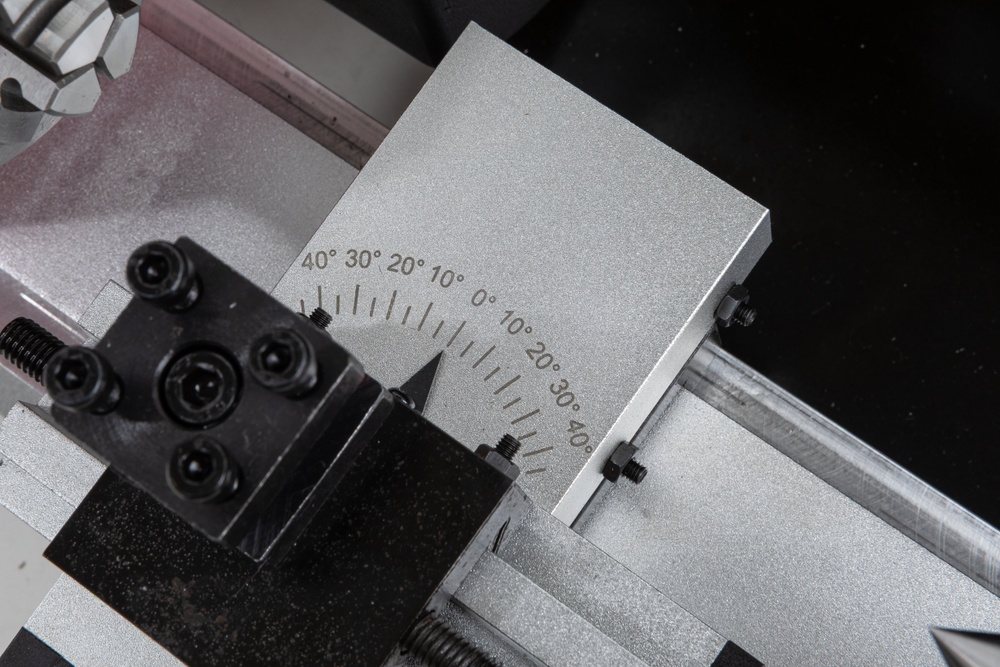

• Поворотный резцедержатель: Позволяет устанавливать токарные резцы сечением 8 × 8 мм и поворачивать резцедержатель на угол ±45° для точения конусов и снятия фасок.

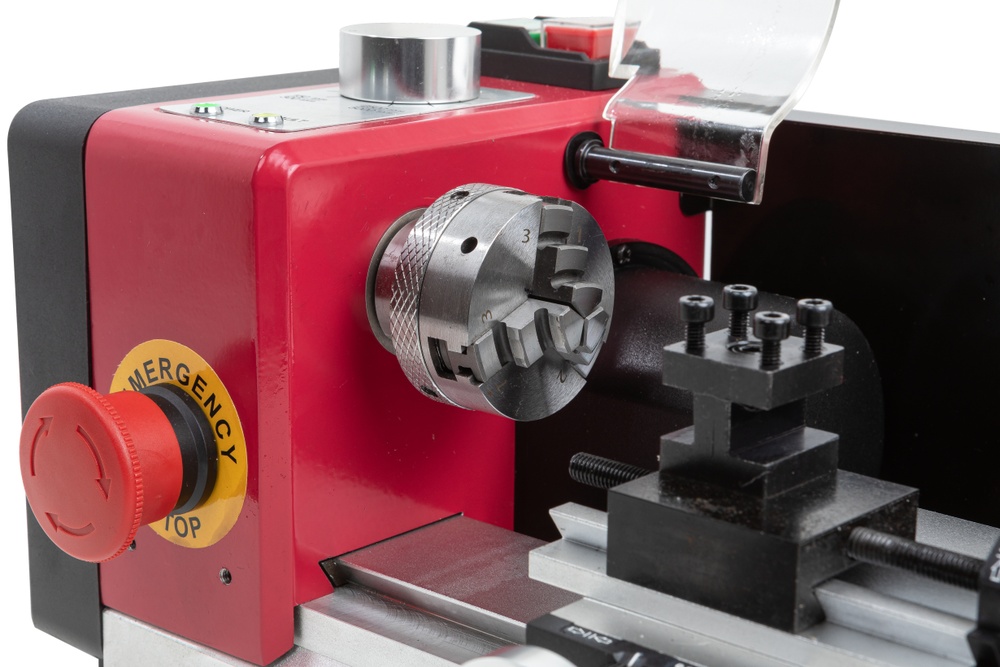

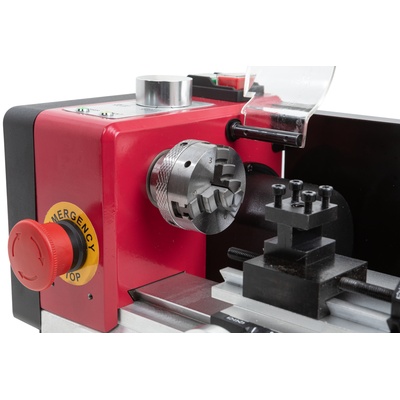

• Комплексная система безопасности: Защитный экран токарного патрона оснащен концевым выключателем, автоматически останавливающим двигатель при поднятии щитка. На панели управления также предусмотрена отдельная кнопка аварийного отключения.

Технические характеристики

• Класс оборудования: Компактный настольный токарный станок (бытовой / учебный)

• Напряжение питания: 230 В

• Мощность двигателя: 100 Вт (коллекторный постоянного тока)

• Диапазон частоты вращения шпинделя: 150–2500 об/мин / 300–5000 об/мин (2 диапазона)

• Регулировка оборотов: Плавная электронная (в рамках выбранного диапазона)

• Реверс шпинделя: Отсутствует

• Конус шпинделя: ER-11

• Проходное отверстие шпинделя: 7 мм

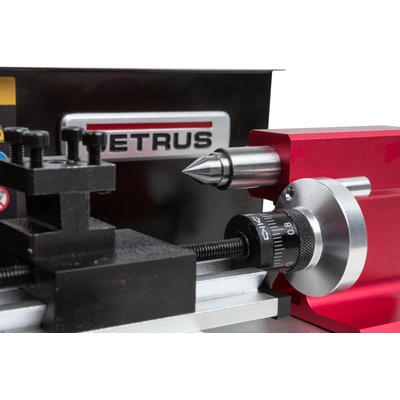

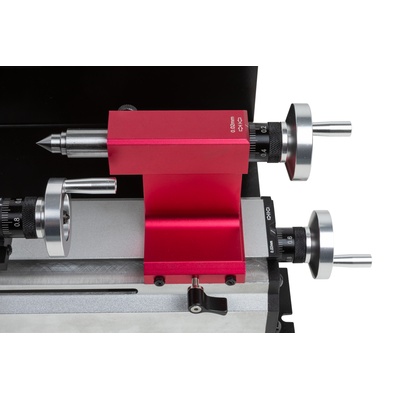

• Конус пиноли задней бабки: МК-1 (Морзе 1)

• Ход пиноли задней бабки: 30 мм

• Максимальное сечение резца: 8 × 8 мм

• Угол поворота резцедержателя: ±45°

• Цена деления лимбов подачи: 0,02 мм (1 мм на оборот штурвала)

• Материал основных узлов: Упрочненный анодированный алюминий

• Система защиты: Экран с концевым выключателем, кнопка аварийного останова

• Масса нетто: 6 кг
