Stalex BSM-170GV Ленточнопильный станок

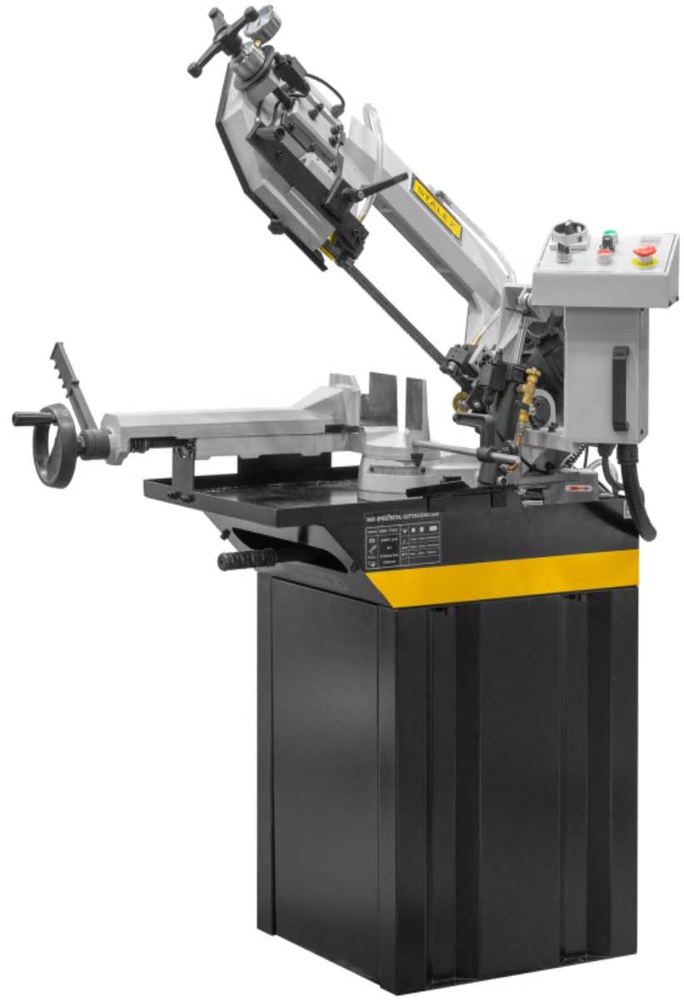

Ленточнопильный станок Stalex BSM-170GV.

• Модель Stalex BSM-170GV оснащена системой гидроразгрузки, благодаря которой управление резкой выполняется автоматически: запуск двигателя включает пилу, опускание рамы контролируется гидроцилиндром, а после завершения реза пила останавливается. Подъём рамы производится вручную оператором.
• Станок рассчитан на обработку заготовок диаметром до 170 мм. В зоне реза полотно стабильно удерживается двумя направляющими головками, что обеспечивает высокую точность пиления. Конструкция выполнена по европейским стандартам и позволяет поворачивать корпус пилы в диапазоне от 0° до +60°. Это делает возможной резку под разными углами и удобно при частой их смене.
• Натяжение полотна осуществляется натяжным шкивом, который соединён с приводным шкивом через редуктор. Опускание рамы происходит под собственным весом, а скорость этого процесса регулируется дросселируемым гидроцилиндром. Такая система автоматически подстраивает режим резания под форму заготовки и обеспечивает оптимальное качество распила.

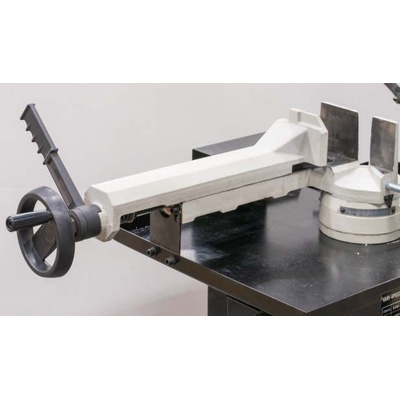

• Станок оснащён тисками с быстрой регулировкой для резки под углом. При этом, поворот осуществляется рамой, а не самой заготовкой. Дополнительное удобство обеспечивает система быстрого отвода подвижной губки – зажим можно освободить без вращения маховика, что значительно ускоряет замену деталей.
• Заготовка фиксируется в тисках вручную, подача материала также выполняется оператором. В стандартной комплектации предусмотрена система подачи охлаждающей жидкости, что значительно повышает производительность и продлевает срок службы полотна.

Технические особенности:

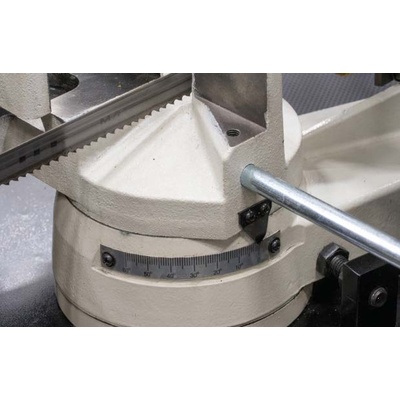

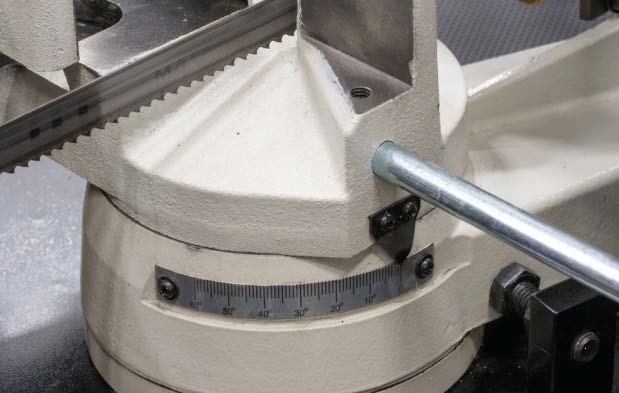

• Поворотный стол с диапазоном углов: 0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход).

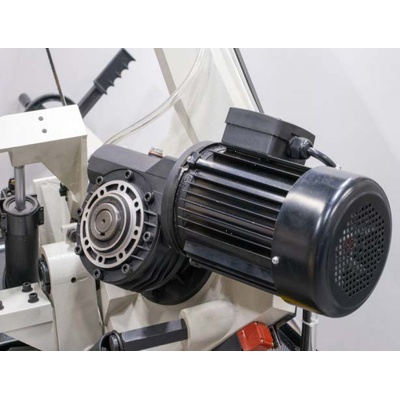

• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 18:1).

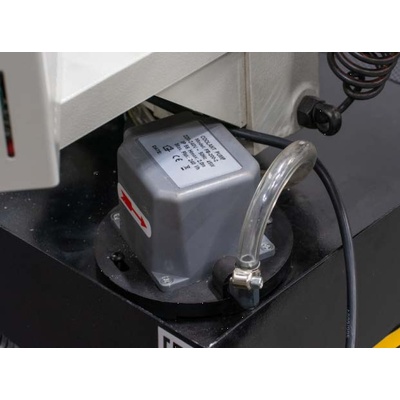

• Станция охлаждения встроена в основание станка (не в тумбу); объём бака – 12 литров.
• Точное ведение ленты обеспечивается роликовыми подшипниками.
• Тиски с рычагом быстрого отвода, что позволяет ускорить установку и зажим заготовки.
• Размер полотна: 20х0,9х2110 мм.

Стандартная комплектация Stalex BSM-170GV:

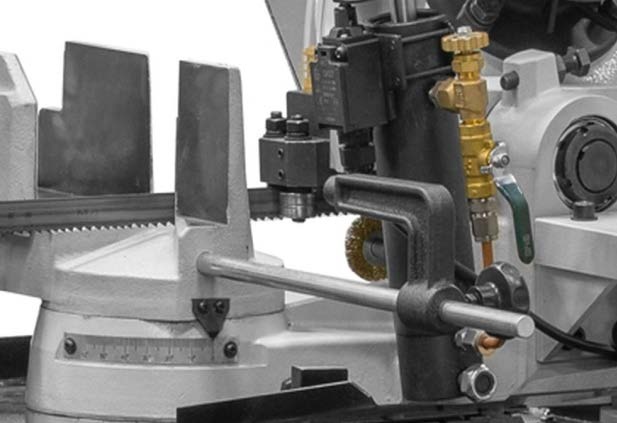

1. Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
2. Перепускной клапан для плавной регулировки скорости опускания пильной рамы.
3. Тиски с ручным зажимом и рычагом быстрой доводки для ускоренной фиксации заготовки.
4. Плавная регулировка скорости резания в диапазоне 5–90 м/мин.
5. Трёхлучевой маховик для ручного натяжения ленточного полотна.
6. Датчик контроля натяжения (тензометр).
7. Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
8. Мерный упор длиной 290 мм.
9. Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
10. Ленточное полотно класса М42.
11. Модель BSM-170GV не комплектуется прижимами для пакетной резки.

Основные узлы станка:

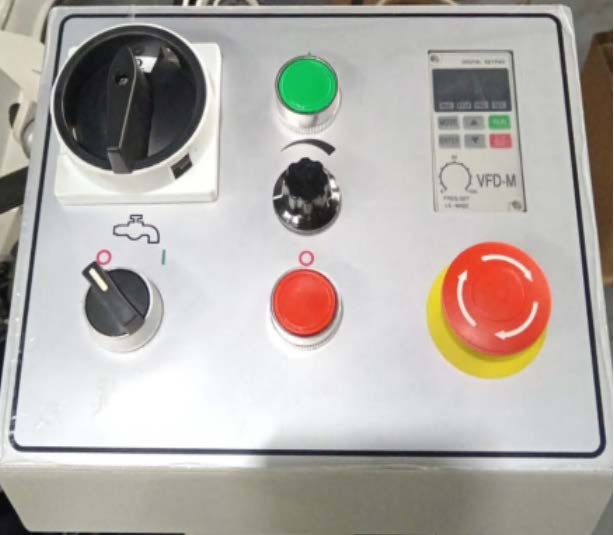

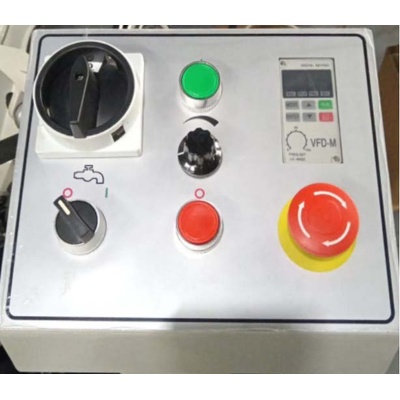

1. Панель управления: Переключатель включения станка; Световой индикатор работы; Маховик регулировки скорости резания (5–90 м/мин); Цифровой дисплей для отображения скорости; Переключатель системы СОЖ; Кнопка выключения станка; Общая кнопка остановки.

2. Передаточное отношение редуктора – 18:1, обеспечивающее оптимальную нагрузку на двигатель и скорость работы.

3. Зубчатый привод.

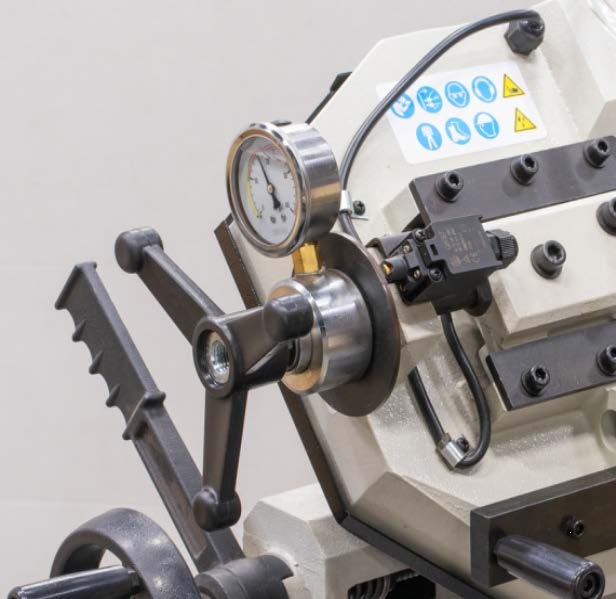

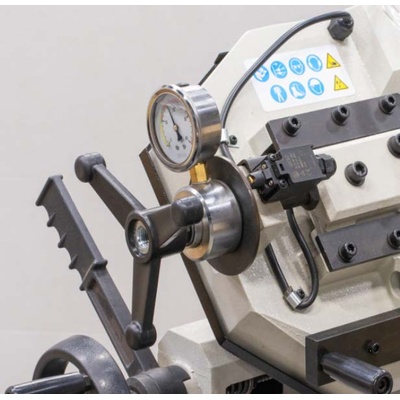

4. Маховик для натяжения ленты в комплекте с датчиком контроля натяжения (тензометром) и системой защиты от обрыва полотна.

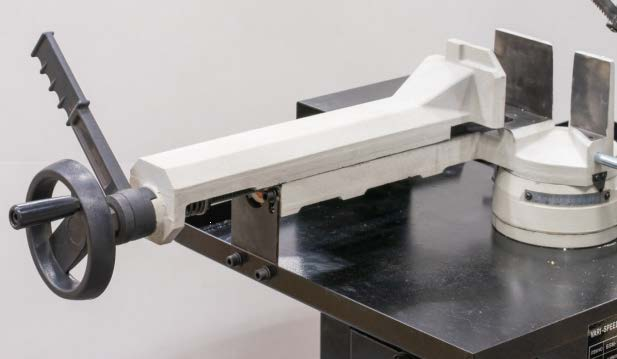

5. Маховик тисков и рычаг быстрой доводки для оперативного зажима заготовки.

6. Мерный упор 290 мм.

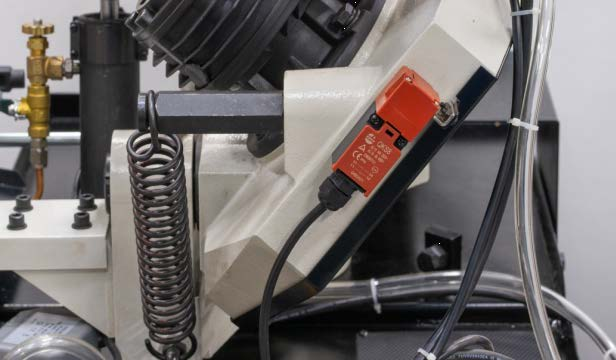

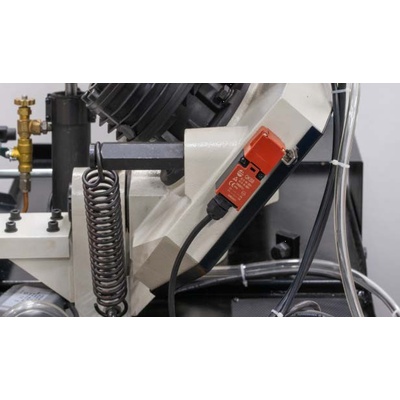

7. Датчик при открытии кожуха рамы (остановка станка).

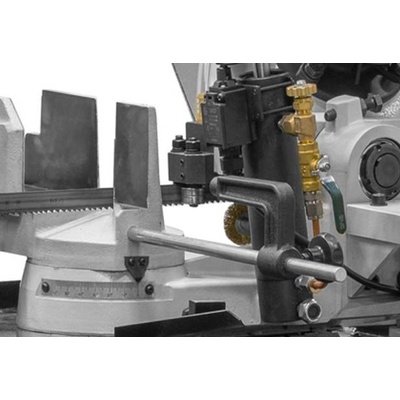

8. Поворотный стол с установкой угла от 0° до +45° и до +60° по градуированной шкале.

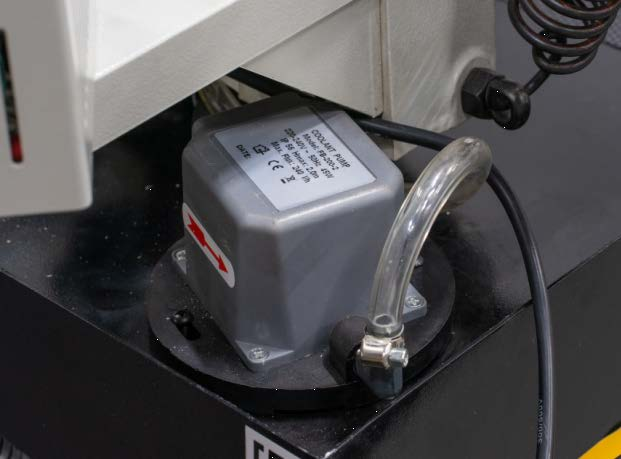

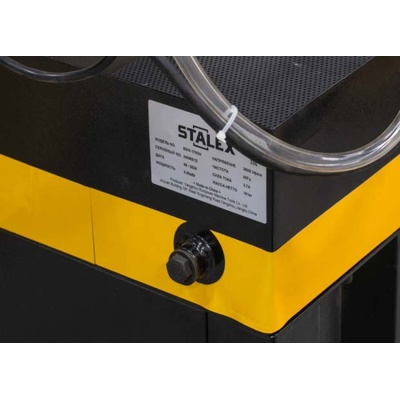

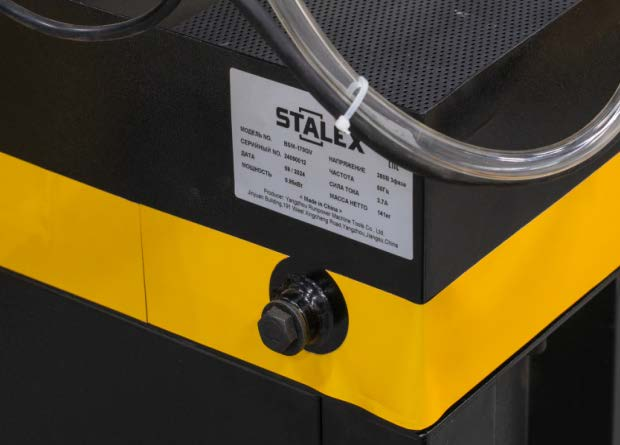

9. Станция охлаждения встроена в основание станка (тумба глухая), объём бака – 12 литров.

10. Сливное отверстие для системы СОЖ.

11. Поставляется в фанерном ящике.

Дополнительное оборудование (приборетается отдельно):

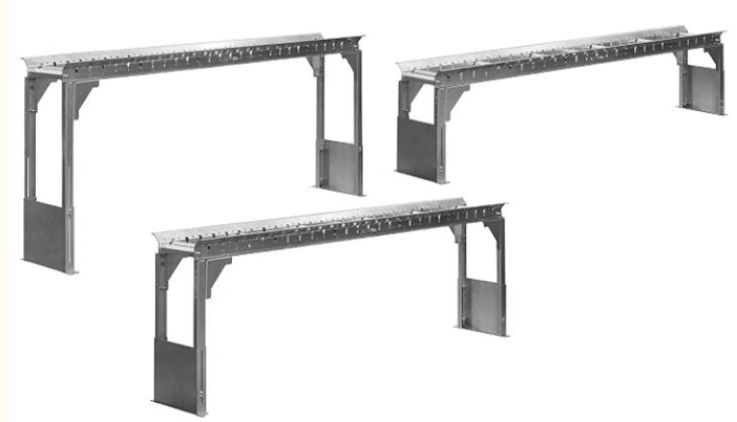

1. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

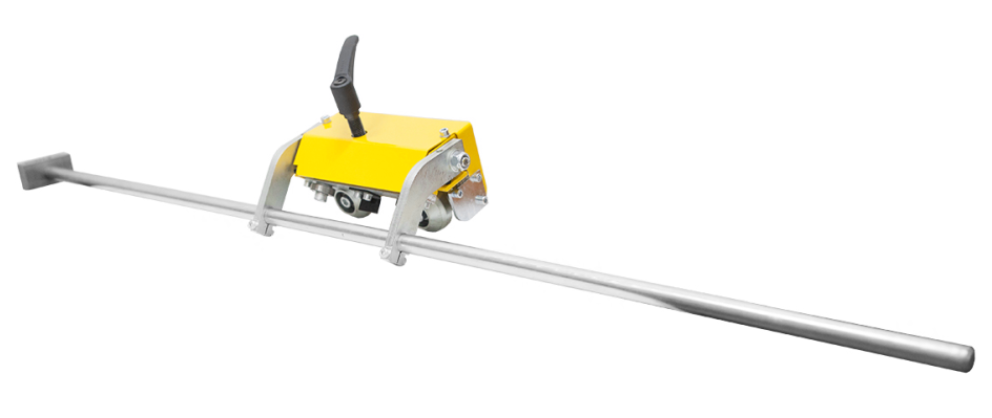

2. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.
