Stalex BSM-245GH Ленточнопильный станок

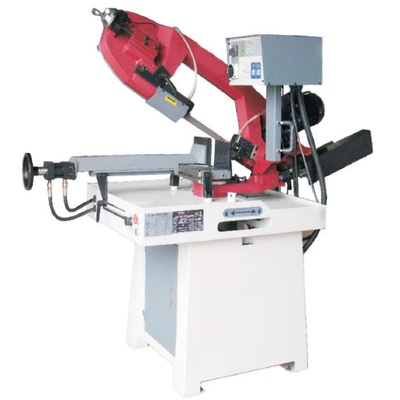

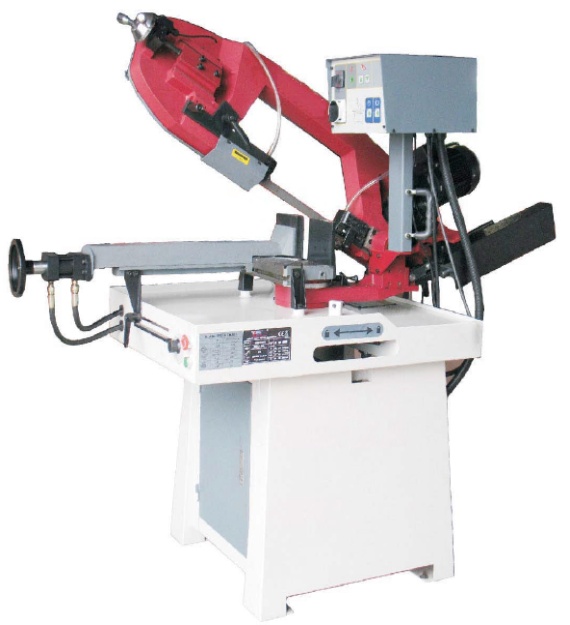

Stalex BSM-245GH — полуавтоматический ленточнопильный станок.

• Полуавтоматические модели позволяют работать как в ручном, так и в автоматическом режиме. В ручном варианте все действия выполняются оператором с помощью кнопок управления. В автоматическом режиме станок самостоятельно выполняет полный цикл: зажим заготовки, запуск пилы, опускание рамы, остановку пилы, подъём рамы и разжим тисков. В этом случае от оператора требуется только подача материала и нажатие кнопки «Пуск».
• Stalex BSM-245GH рассчитан на распил заготовок диаметром до 245 мм. В зоне реза лента надёжно удерживается двумя направляющими головками, что обеспечивает высокую точность работы. Конструкция станка предусматривает поворот корпуса пилы в обе стороны: от –45° через 0° до +60°. Это позволяет удобно и быстро выполнять резку под любым углом, даже при его частой смене.
• Модель оснащена гидравлическими тисками с системой быстрого зажима, рассчитанными на работу с заготовками шириной до 320 мм. В стандартную комплектацию входит система подачи СОЖ, которая обеспечивает высокую производительность и увеличивает срок службы режущего полотна.

Технические особенности:

• Поворотный стол с диапазоном углов: -45°...0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход), бак 22 л.
• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 36:1).
• Станция охлаждения встроена в раму станка; объём бака – 15,6 литра.
• Точное ведение ленты обеспечивается твёрдосплавными пластинами и роликовыми подшипниками.
• Размер полотна: 27х0,9х2680 мм.

Стандартная комплектация Stalex BSM-225G:

1. Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
2. Гидравлическая система движения рамы пилы.
3. Гидравлические тиски.
4. Скорость вращения пилы - две скорости резания: 35 / 70 м/мин.
5. Трёхлучевой маховик для ручного натяжения ленточного полотна.
6. Датчик контроля натяжения (тензометр).
7. Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
8. Мерный упор длиной 310 мм.
9. Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
10. Шкаф-подставка для инструментов.
11. Ленточное полотно класса М42.

Основные узлы станка:

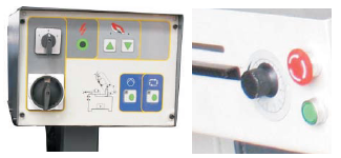

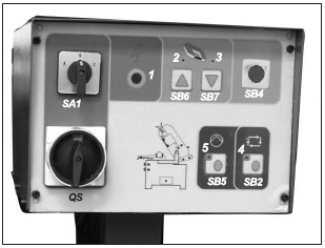

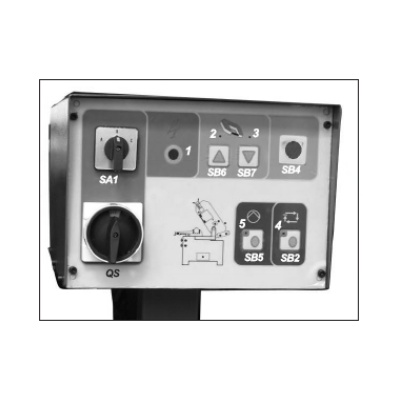

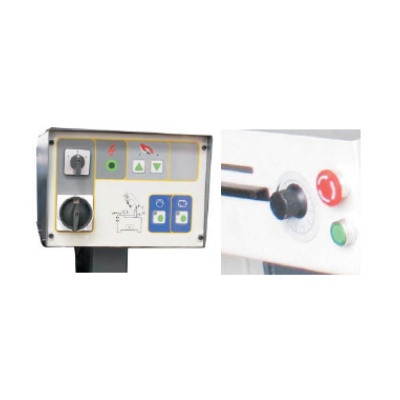

1. Панель управления.

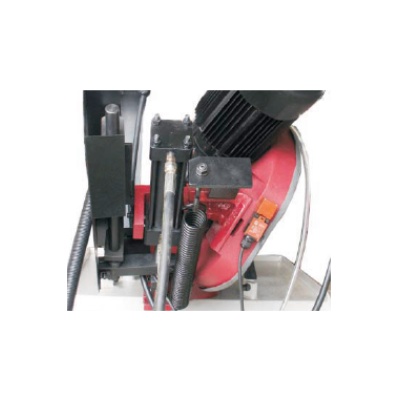

2. Передаточное отношение - 36:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость).

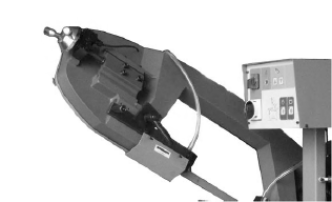

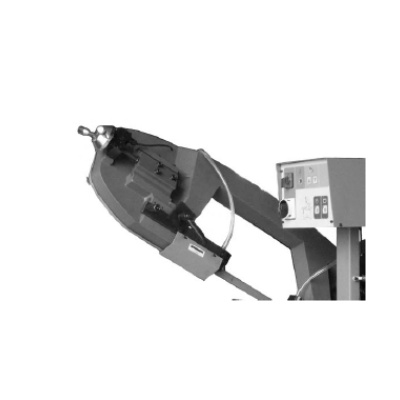

3. Маховик ручного натяжения ленты + датчик отключения станка при обрыве полотна.

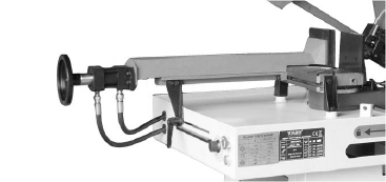

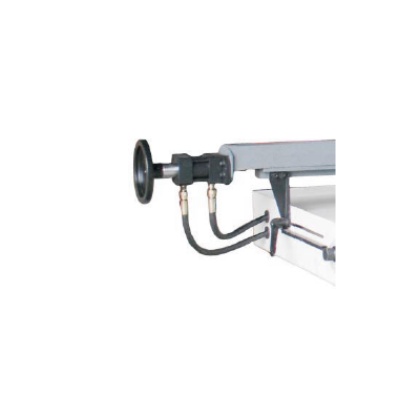

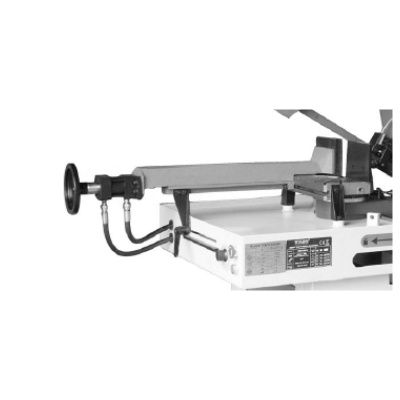

4. Маховик тисков и гидравлические тиски.

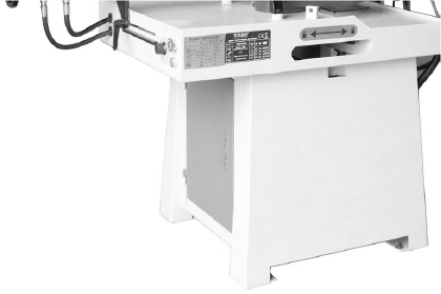

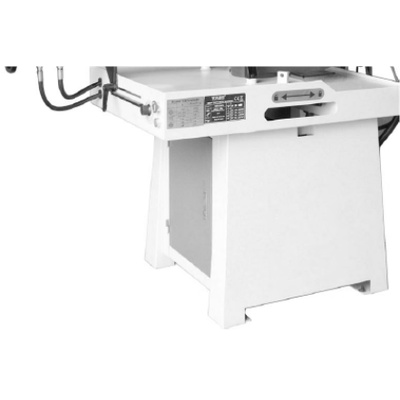

5. Шкаф-подставка.

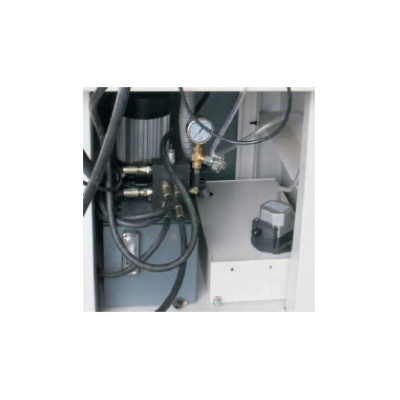

6. Гидравлическая система.

7. Гидравлические тиски.

8. Панель управления на стойке и пульте станка.

9. Гидравлическая система движения рамы пилы.

Дополнительное оборудование (приборетается отдельно):

1. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

2. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.

Рекомендации по заливу масла в бак гидростанции (22 л):

В бак гидростанции рекомендуется заливать чистое масло; в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя.

По вязкостным свойствам гидравлические масла условно делятся на следующие:

1. Маловязкие - классы вязкости с 5 по 15;
2. Средневязкие - классы вязкости 22 и 32;
3. Вязкие - классы вязкости с 46 по 150.

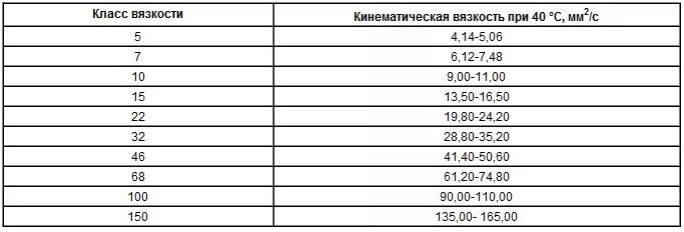

Класс вязкости гидравлического масла (расшифровка):
