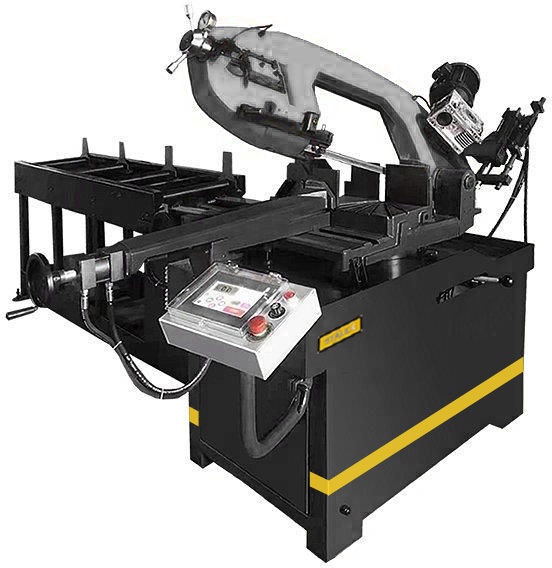

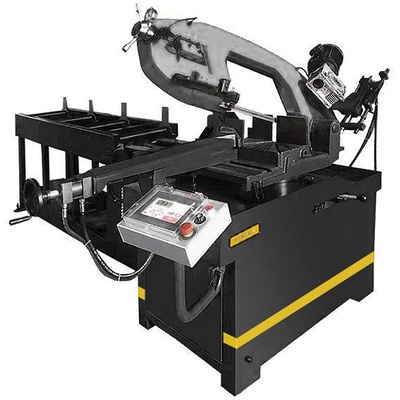

Stalex BSМ-270GA Ленточнопильный станок

Stalex BSМ-270GA — автоматический ленточнопильный станок консольного типа.

• Он предназначен для распиловки труб, балок и других заготовок под разными углами, причём рамка станка может поворачиваться в обе стороны.
• Станок может работать в двух режимах: вручную — когда все действия выполняются оператором по кнопкам или в автоматическом режиме — когда станок сам выполняет весь цикл: зажим заготовки, подвод заготовки, запуск пилы, опускание рамы, остановка пилы, подъем рамы и отпуск тисков. В автоматическом режиме оператору остаётся только загрузить заготовки и нажать кнопку «Пуск».
• Оборудование оснащено гидравлическими тисками. На основной панели находится цветной сенсорный экран, с его помощью можно задавать программу и контролировать ход распила, есть регулятор скорости опускания пильной рамы и кнопка аварийной остановки.

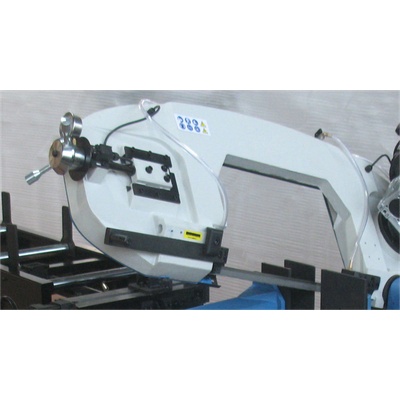

• В зоне резания полотно направляется через две направляющие головки для точного ведения.
• Корпус пилы может поворачиваться в диапазоне от –45° до +60°, что позволяет легко менять угол распила при работе с заготовками под разными углами.

Технические особенности:

• Поворотный стол с диапазоном углов: -45°...0°…+45°…+60°, угол устанавливается по шкале.
• Прочная литая чугунная рама, обеспечивающая жёсткость конструкции и снижение вибраций.
• Опускание пильной рамы осуществляется под собственным весом.
• Гидравлический цилиндр с плавной регулировкой скорости – для автоматической бесступенчатой резки (подвод и рабочий ход), бак 22 л.
• Зубчатый привод – закалённая бронзовая червячная пара (передаточное число 25:1).
• Станция охлаждения встроена в раму станка; объём бака – 17 литров.
• Точное ведение ленты обеспечивается твёрдосплавными пластинами и роликовыми подшипниками.
• Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр.
• Размер полотна: 27х0,9х3160 мм.

Стандартная комплектация Stalex BSM-225G:

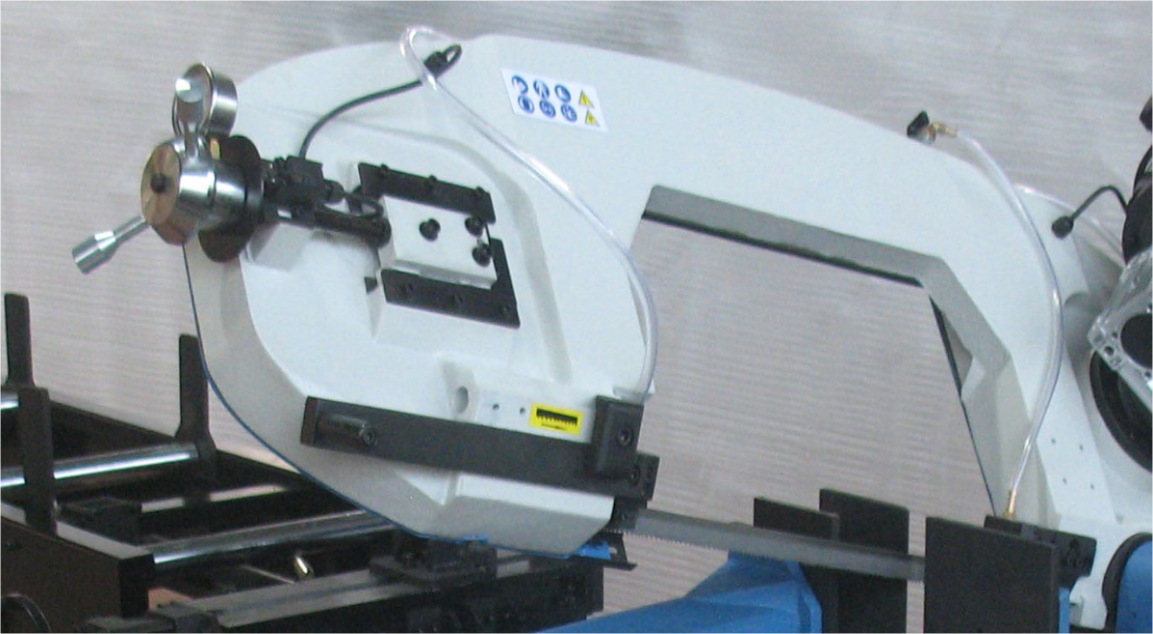

1. Подвижная направляющая с роликовыми подшипниками для точного ведения полотна.
2. Гидравлическая система движения рамы пилы.
3. Гидравлические тиски.
4. Скорость вращения пилы - плавная регулировка скорости 5-90 м/мин.
5. Маховик механического натяжения ленточного полотна.
6. Датчик контроля натяжения (тензометр).
7. Система защиты: датчик разрыва полотна (автоматическая остановка), а также датчик открытия кожуха рамы (аварийное отключение).
8. Насос для подачи СОЖ с регулируемыми кранами, позволяющими настраивать интенсивность подачи жидкости.
9. Лампа дополнительного освещения.
10. Лазерная указка линии реза.
11. Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр.
12. Пила ленточная квалитет М42.

Основные узлы станка:

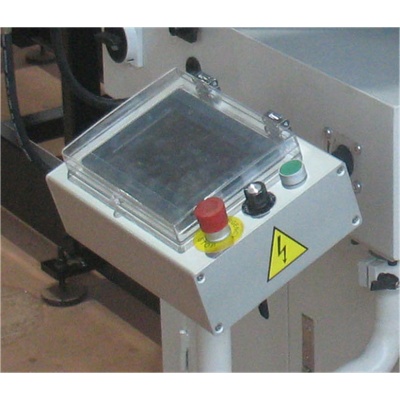

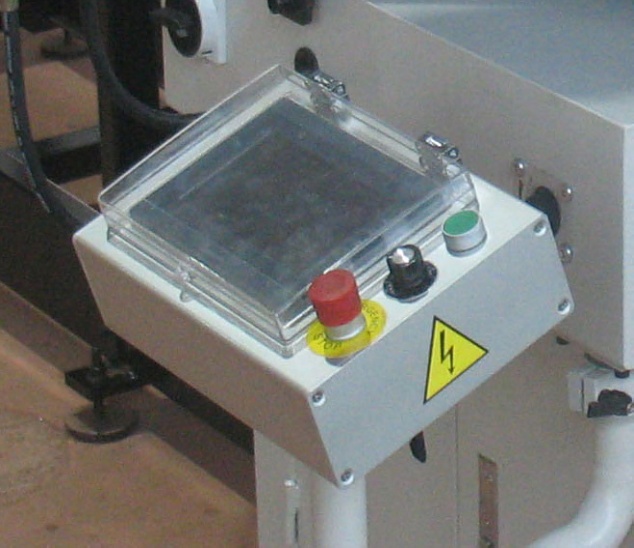

1. Панель управления.

1. Сенсорный дисплей управления с защитным экраном.
2. Кнопка включения станка.
3. Маховик регулировки скорости резания.
4. Общая кнопка стоп.

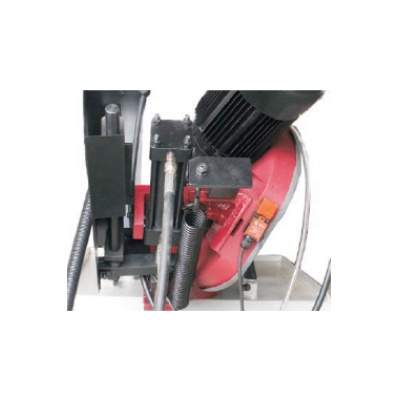

2. Передаточное отношение - 36:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость).

3. Маховик ручного натяжения ленты + датчик отключения станка при обрыве полотна + тензометр.

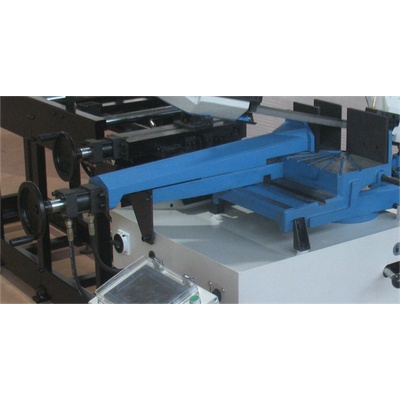

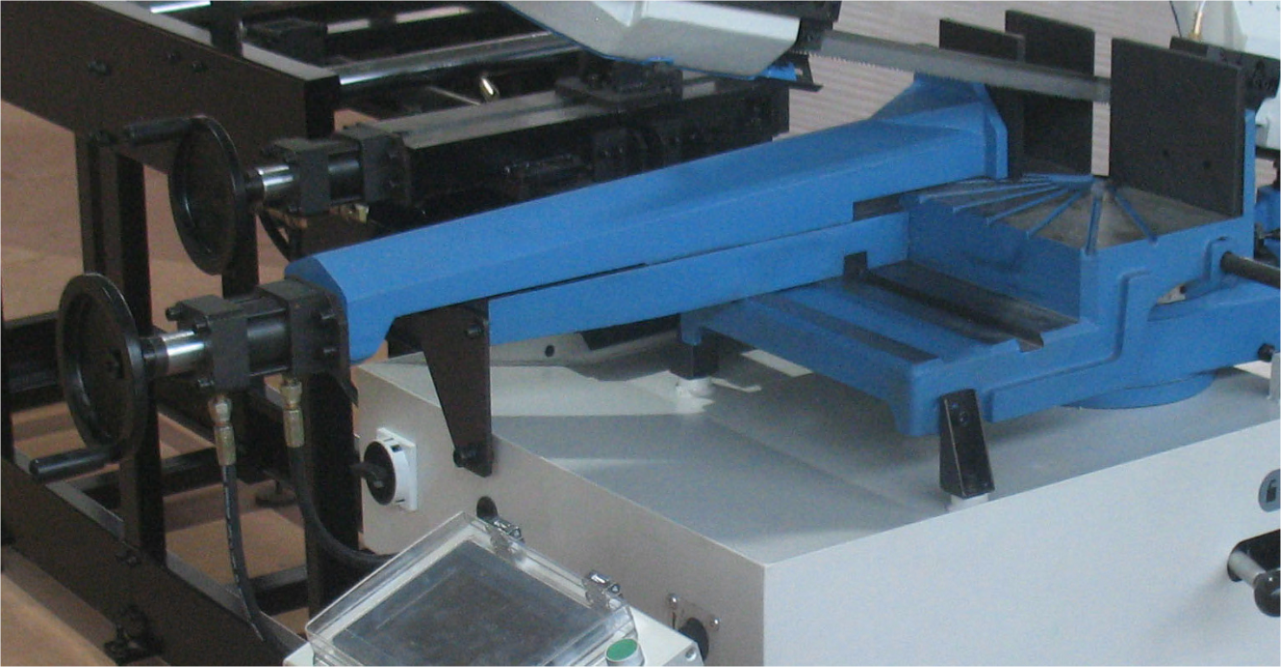

4. Гидравлические тиски (подающие и стационарные).

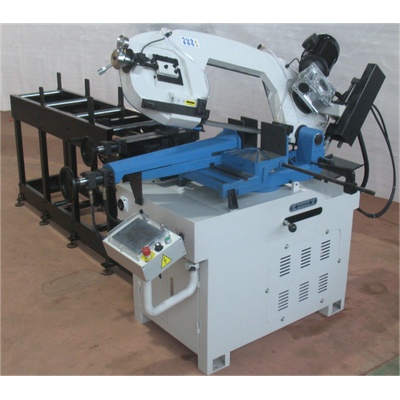

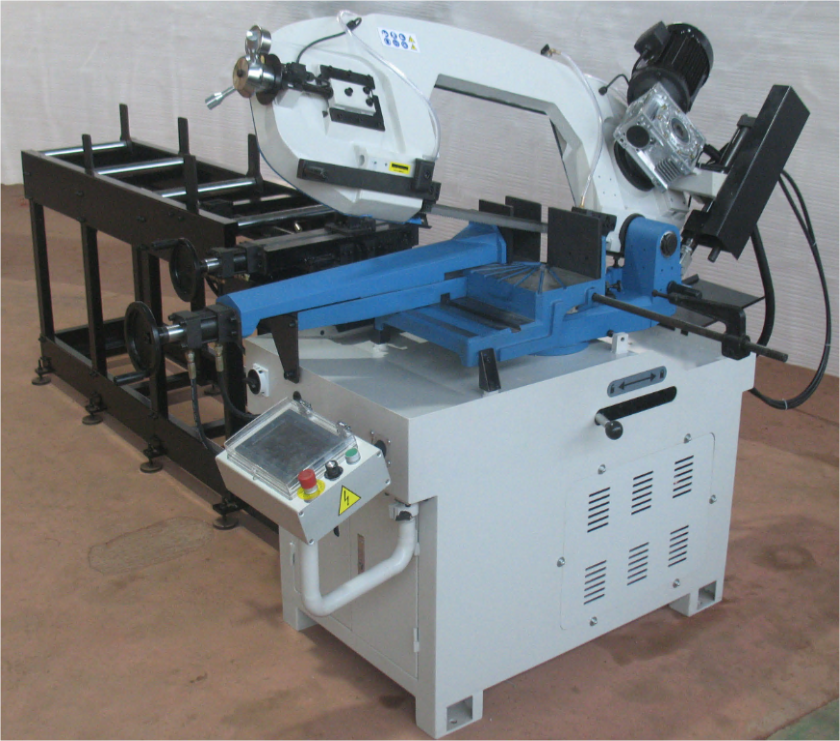

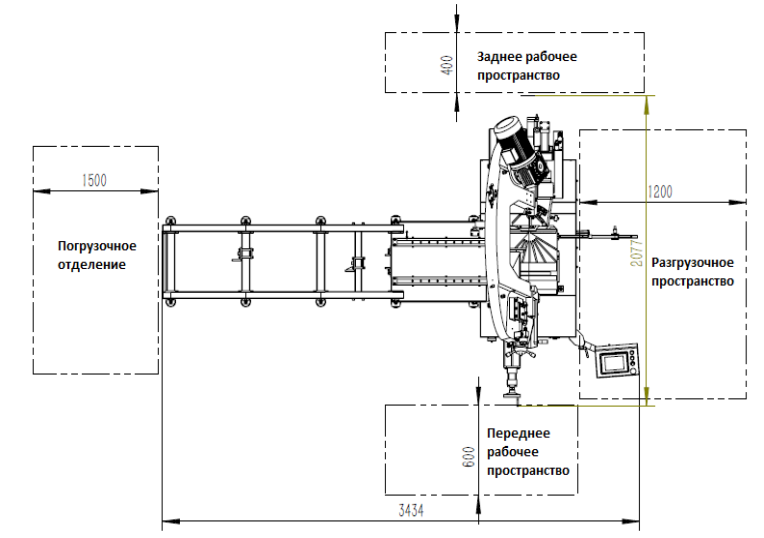

5. Общий вид.

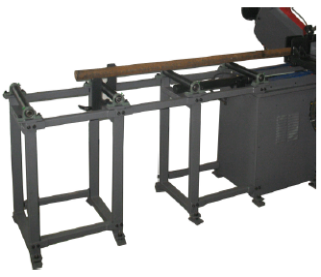

6. Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр.

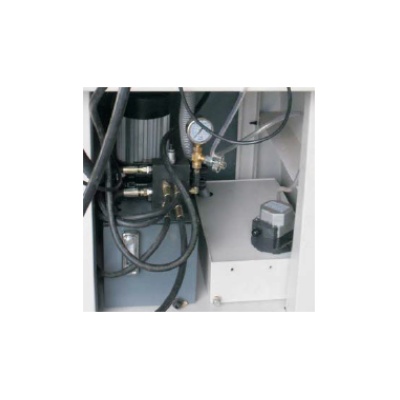

7. Гидравлическая система.

8. Гидравлическая система движения рамы пилы.

Дополнительное оборудование (приборетается отдельно):

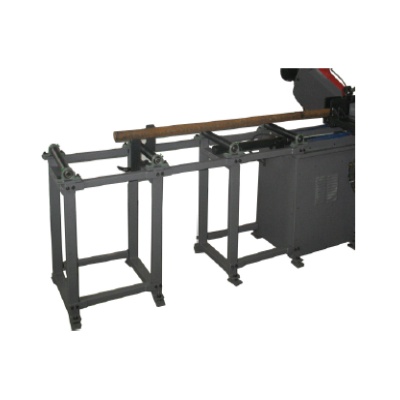

1. Для обработки длинномерных заготовок можно использовать универсальный рольганг Stalex Z 300 (регулировка по высоте, ширина роликов вплоть до – 300 мм, нагрузка до 180 кг/м).

2. Для точной и повторяемой резки по длине применяется упор с ручной измерительной системой ZO, устанавливаемый на рольганг Stalex Z.

Рекомендации по заливу масла в бак гидростанции (22 л):

В бак гидростанции рекомендуется заливать чистое масло; в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя.

По вязкостным свойствам гидравлические масла условно делятся на следующие:

1. Маловязкие - классы вязкости с 5 по 15;
2. Средневязкие - классы вязкости 22 и 32;
3. Вязкие - классы вязкости с 46 по 150.

Класс вязкости гидравлического масла (расшифровка):
