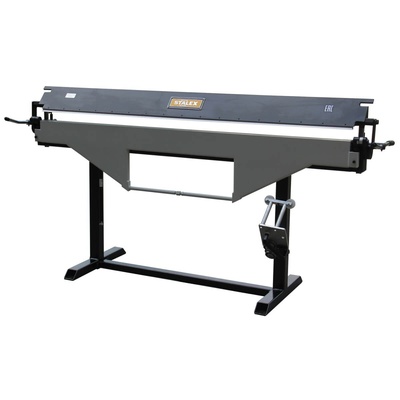

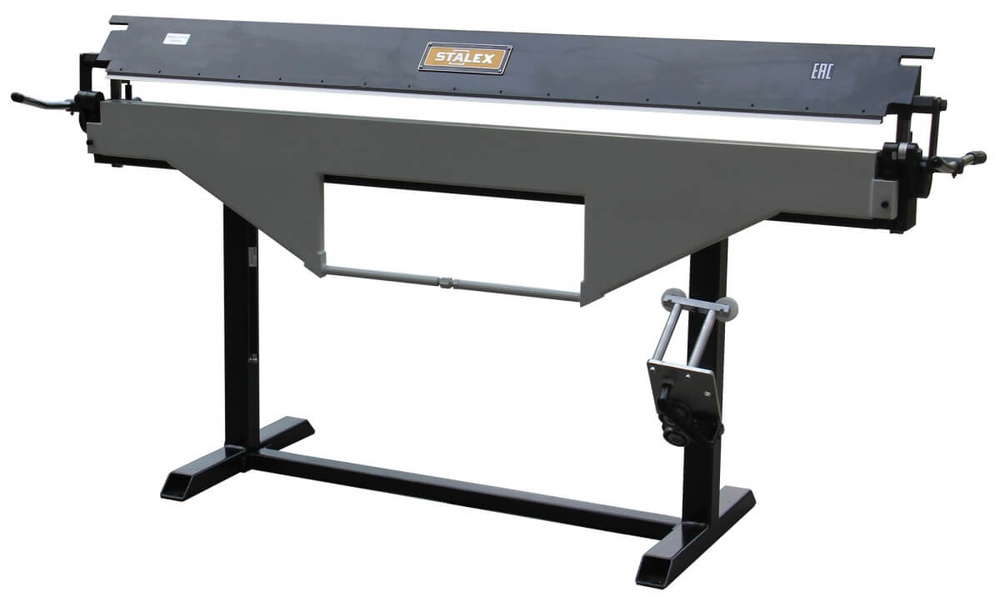

Stalex Станок листогибочный ручной Stalex BSM 3000A

Ручной листогибочный станок STALEX BSM 3000 (артикул 373175А)

Stalex BSM 3000А — это мощный, надежный и высокоэффективный проходной листогиб с ручным приводом, созданный для качественного раскроя и формовки тонколистового металла. Длина рабочей зоны позволяет успешно изготавливать доборные элементы кровли, оконные отливы, откосы, фасады, а также крупногабаритные изделия, включая короба квадратной вентиляции (этому способствуют увеличенные размеры верхней прижимной балки — 170х170 мм).

Рабочий диапазон и возможности гибки

Станок демонстрирует идеальные результаты при работе с оцинкованным и черным стальным прокатом:

• До 0,5 мм — для металлов с пределом прочности $\sigma_в \le 400$ МПа.

• До 0,7 мм — для мягких сплавов и металлов с пределом прочности $\sigma_в \le 320$ МПа.

Параметры формирования углов:

• До 135° — стандартный чистый гиб за один рабочий ход для широких полок (более 15 мм).

• До 150° — для узких полок шириной до 15 мм.

• До 180° — гибка с последующим финишным дожатием кромки в прижимной балке станка (для эластичных сплавов не на максимальной толщине) либо с использованием ручной фальцезакаточной машинки.

Технологические преимущества конструкции

Модель BSM 3000/0.5 получила ряд серьезных инженерных улучшений, значительно повышающих жесткость всей системы и точность получаемой продукции:

• Вертикально-направляющий узел: В отличие от стандартных поворотных механизмов, вертикальный ход прижимной балки обеспечивает мощное, абсолютно равномерное усилие фиксации листа по всей длине станины.

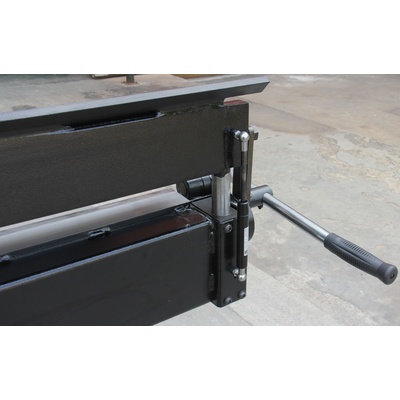

• Эксцентриковый кривошипный механизм: Оснащен удобным стопором, который надежно блокирует балку в крайнем верхнем и нижнем положениях, предотвращая случайное падение узла.

• Идеально острая геометрия: Сплошной стальной прижимной уголок выполнен с минимальным радиусом скругления, что позволяет получать детали с аккуратным и четким радиусом гиба. Уголок зафиксирован на резьбовых соединениях для простоты обслуживания.

• Высокопрочные материалы: Все контактные поверхности (прижимная, основная и поворотная балки) изготовлены из износостойкой легированной стали.

Встроенный раскройный модуль и эргономика

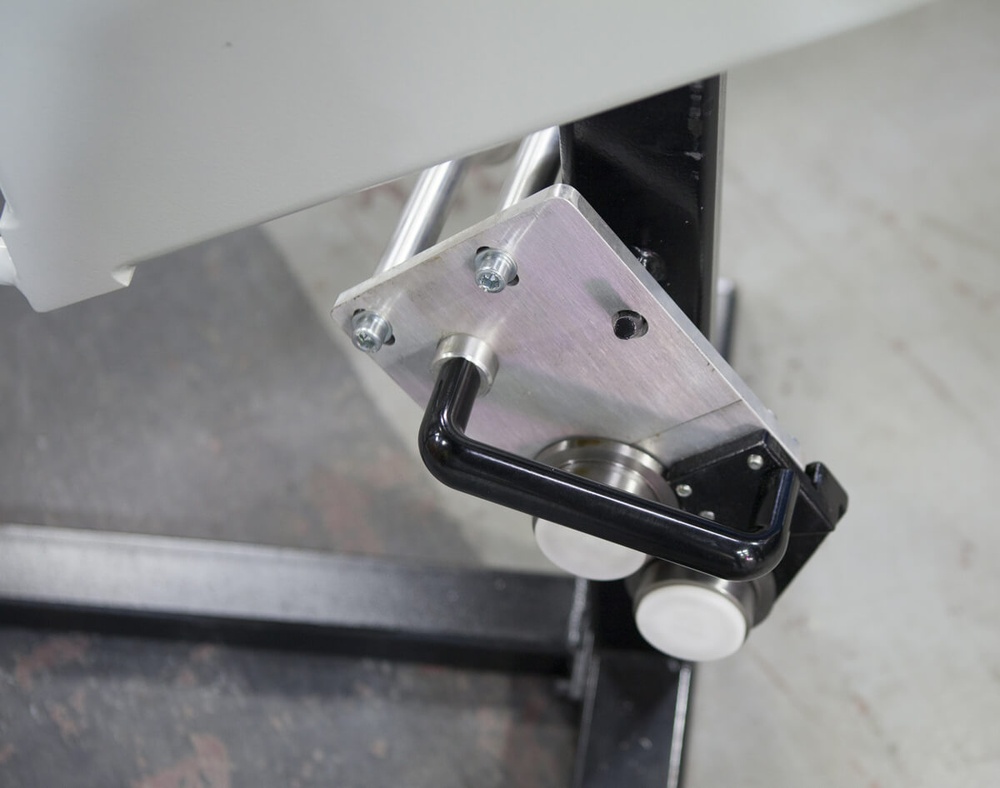

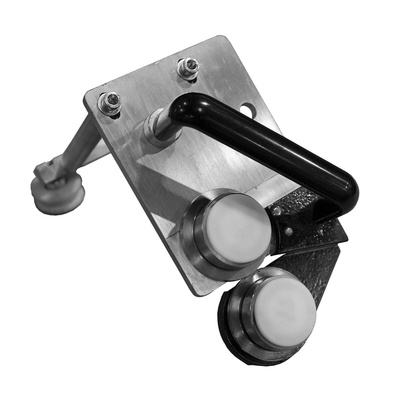

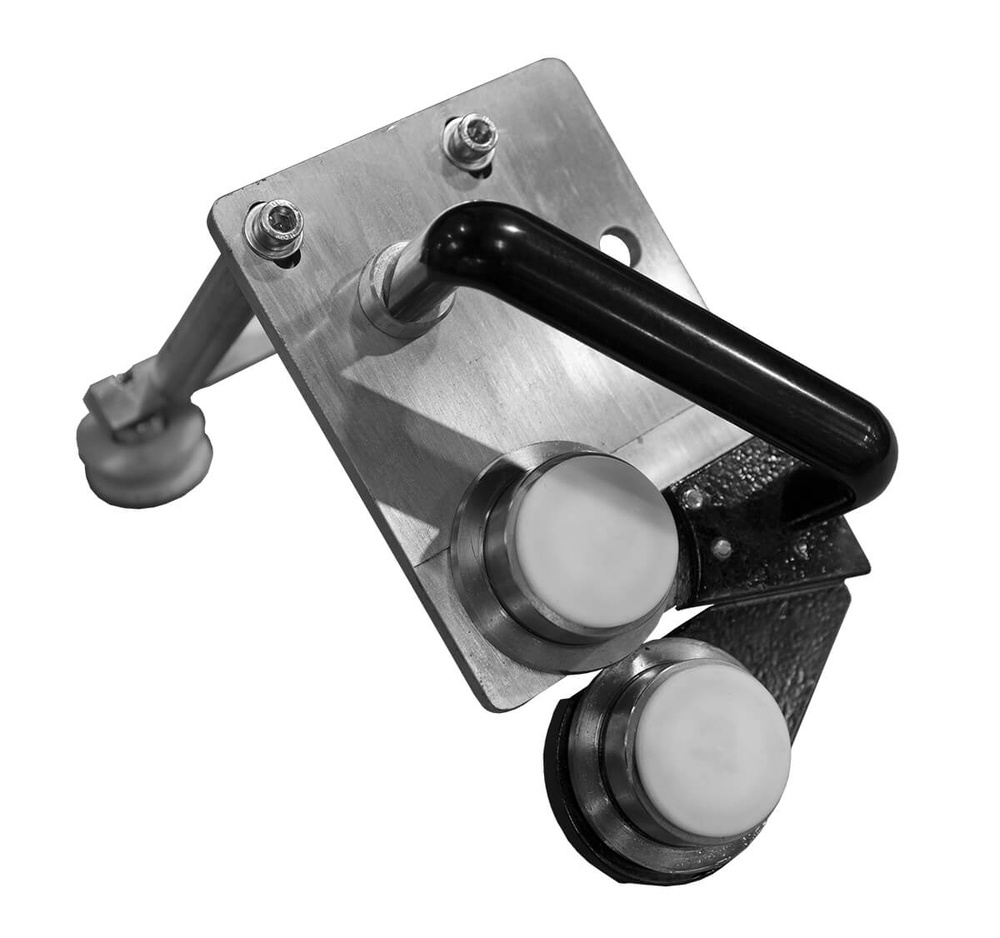

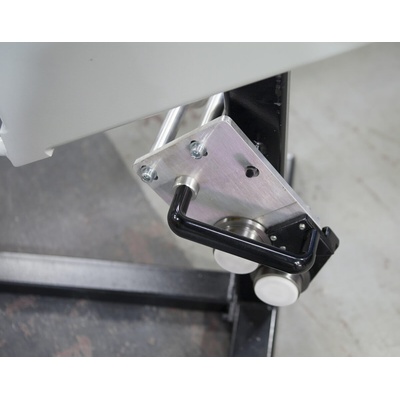

Станок штатно комплектуется качественным роликовым отрезным ножом, который превращает листогиб в полноценный заготовительный комплекс. На корпусе предусмотрено специальное парковочное место, где нож безопасно располагается в моменты, когда выполняется только гибка.

Для снижения физической нагрузки на оператора и ускорения рабочих циклов внедрены:

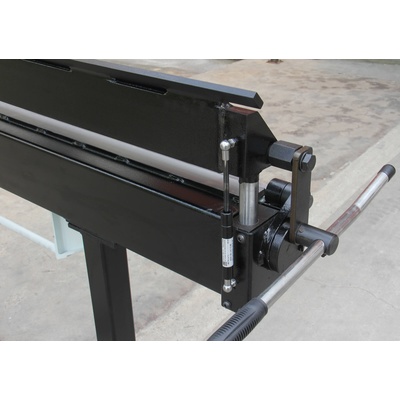

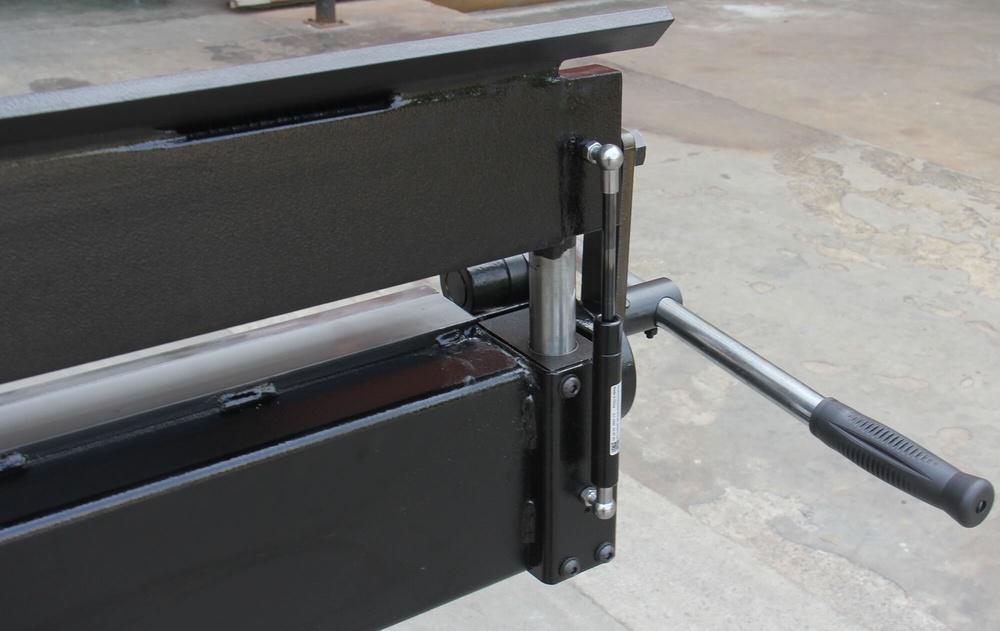

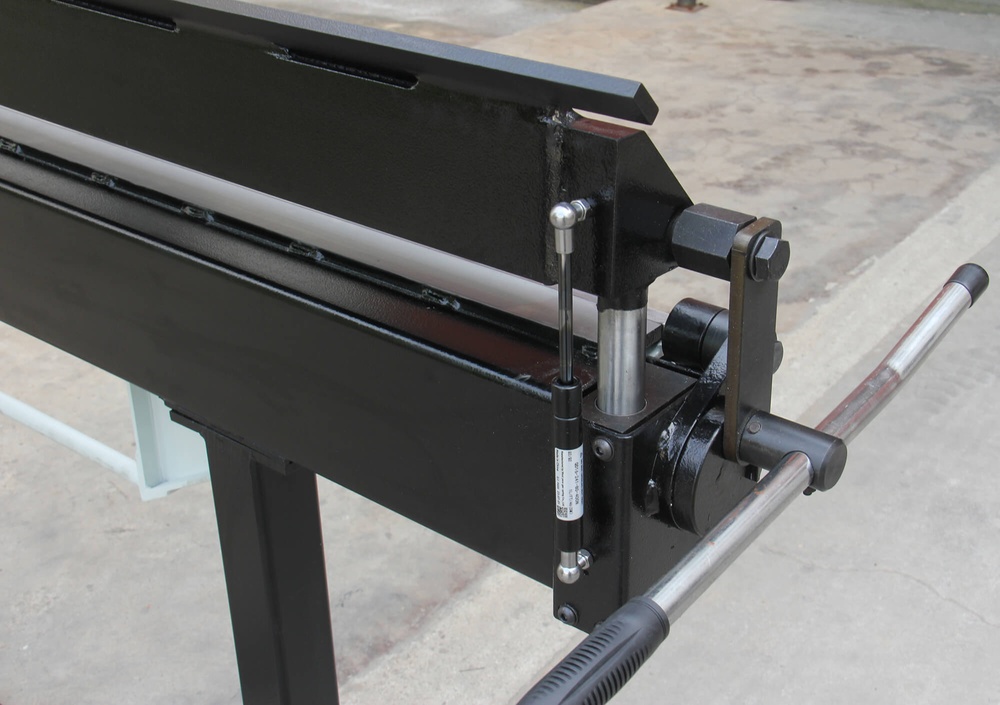

1. Система газовых амортизаторов: 2 пневмоупора на прижимной балке для легкого подъема и 1 мощный гидрокомпенсатор на гибочной балке.

2. Эргономичные органы управления: Прорезиненные рукояти, исключающие проскальзывание рук, и наглядный аналоговый угломер для точного визуального контроля угла.

3. Оптимальная высота: Рабочая зона поднята до комфортных 760 мм.

Комплекс тонких настроек и мобильность

Станина обладает жесткой сварной рамой с технологическими отверстиями для анкерного закрепления к полу. В конструкции реализована полная система юстировки: регулировка прижимной балки по вертикали и фронтальному смещению, а также узел настройки прямолинейности гибочной балки. Для удобства транспортировки на строительные объекты стойки станка сделаны разборными.

Технические характеристики Stalex BSM 3000А
