Jet JETRUS JRD-1370 Радиально-сверлильный станок 400В

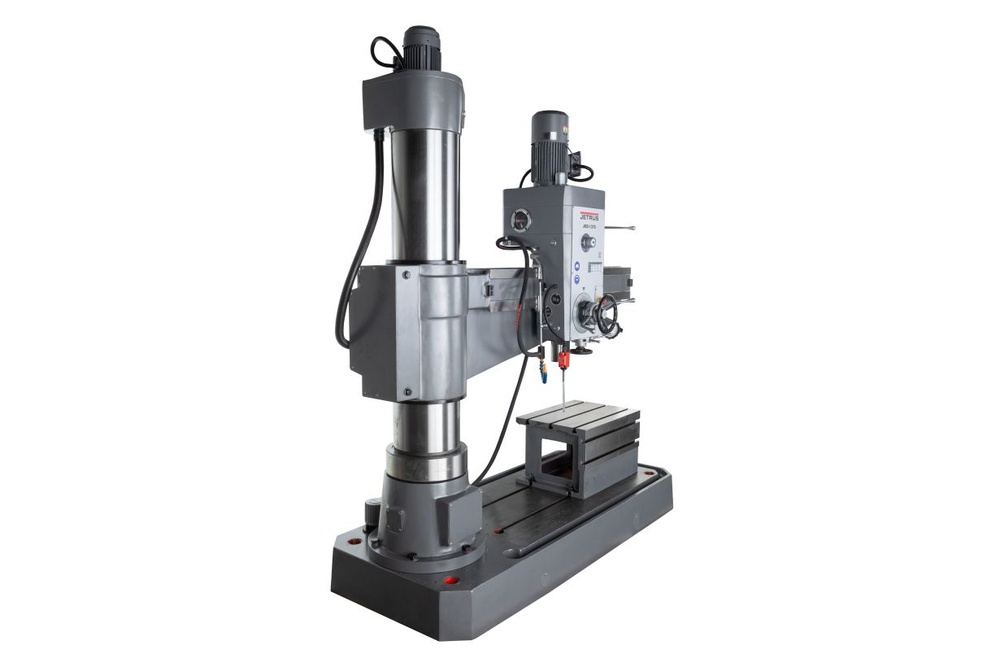

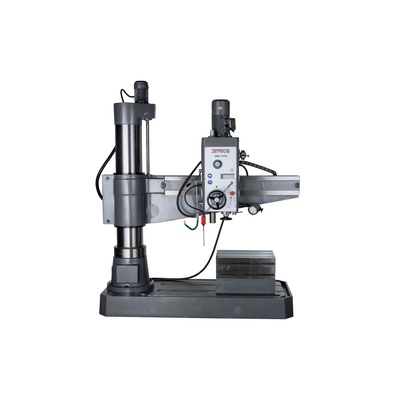

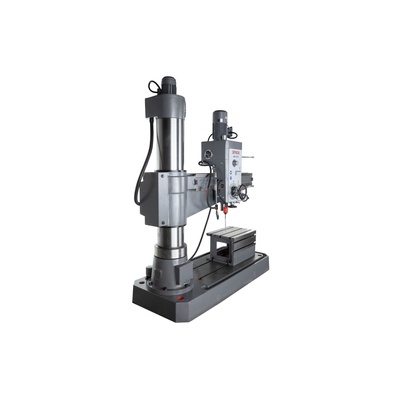

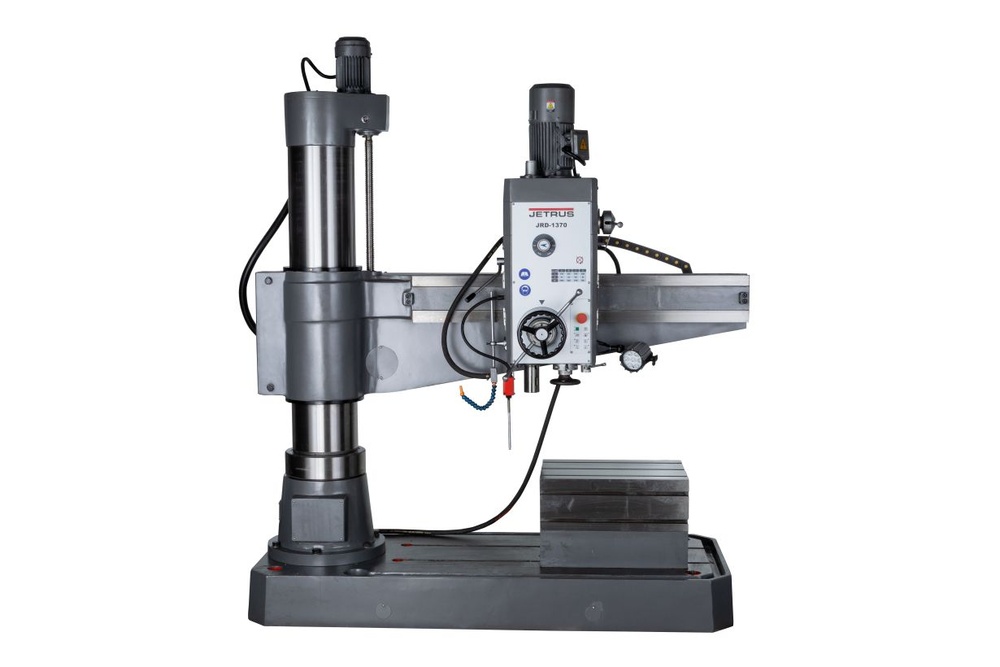

Радиально-сверлильный станок JETRUS JRD-1370

Промышленный радиально-сверлильный станок JETRUS JRD-1370 предназначен для обработки крупногабаритных и тяжелых заготовок в условиях серийного и мелкосерийного производства. Оборудование выполняет сверление, растачивание, развертывание отверстий и нарезание резьбы. Модель выступает современной альтернативой советским агрегатам 2А52, 2A53, 2Л53, 2С550 и заменяет в производственной линейке станки JET JRD-1100R и JRD-1230H.

Конструктивные особенности и преимущества

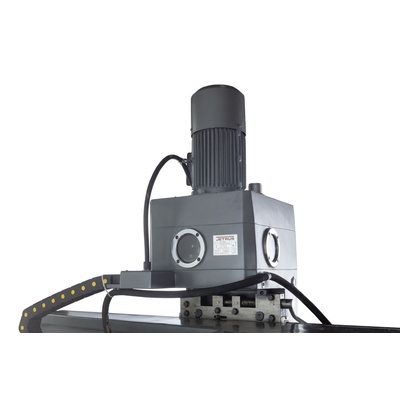

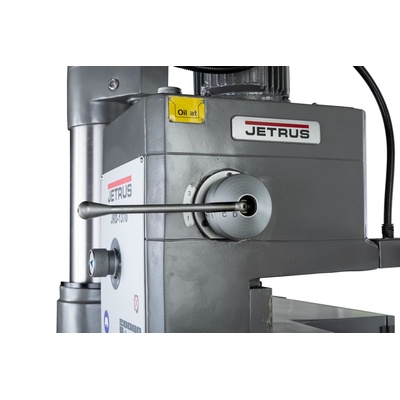

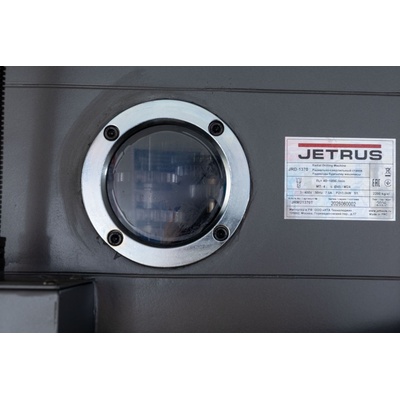

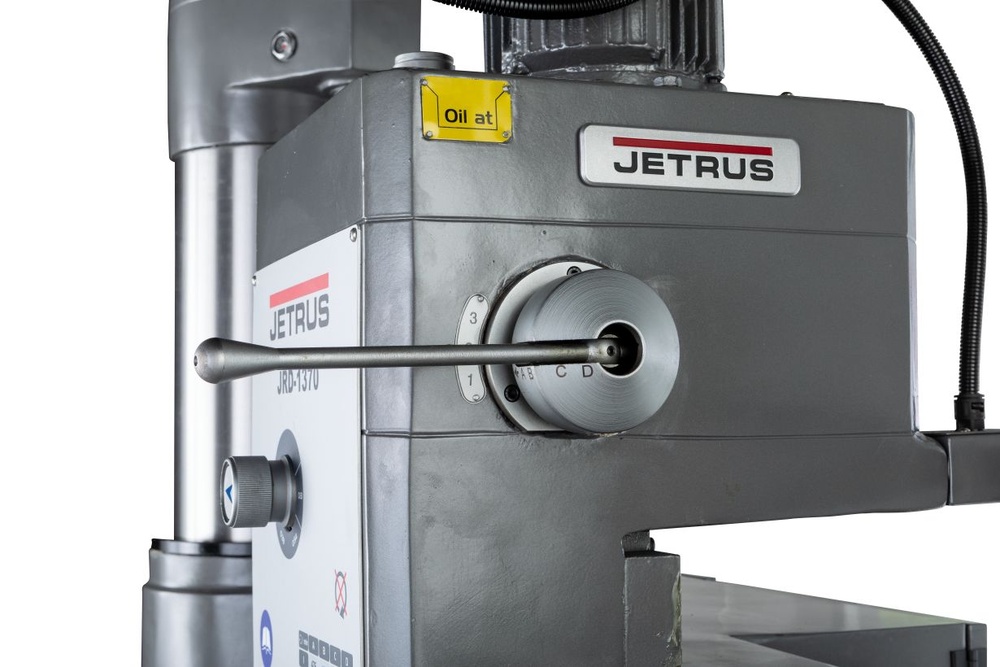

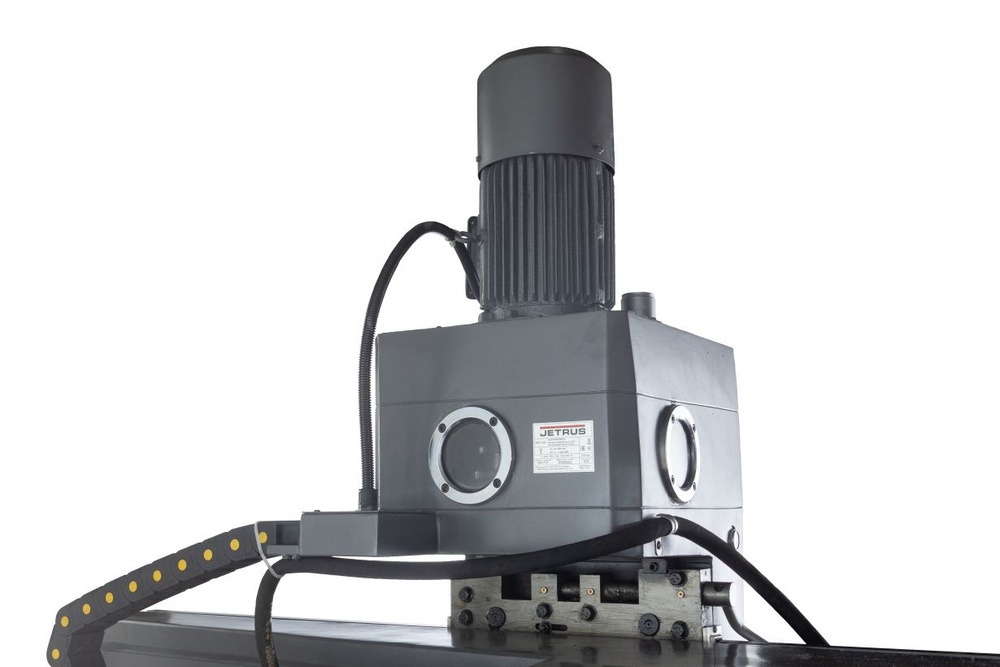

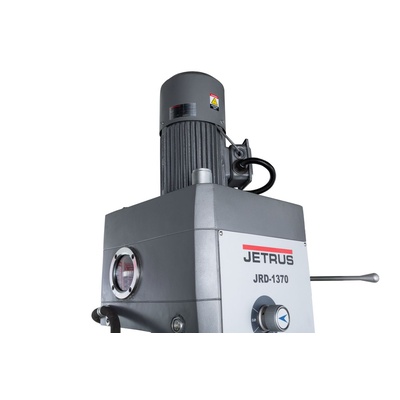

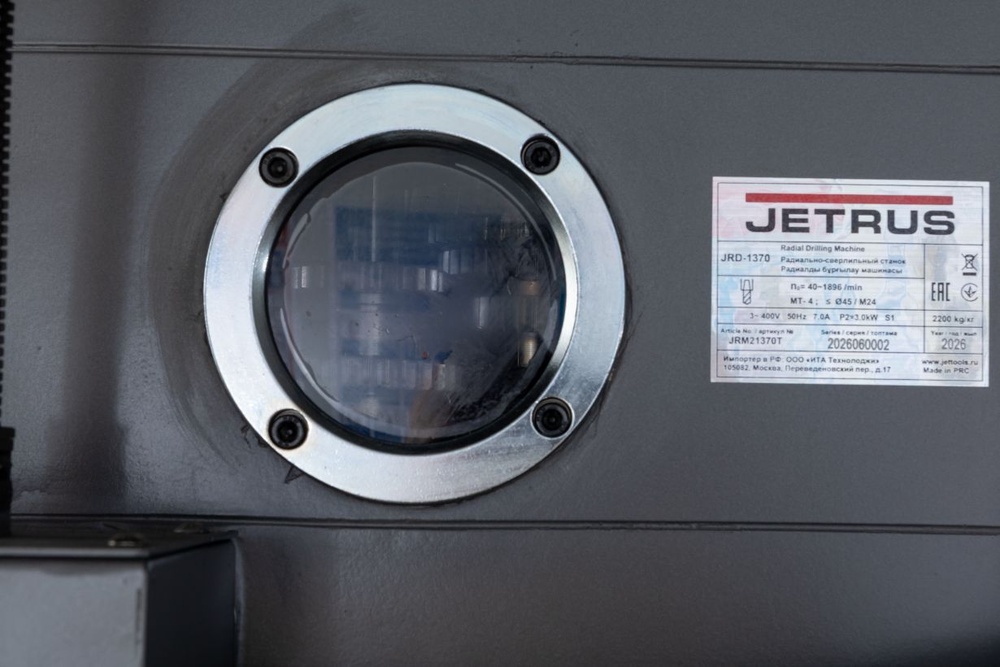

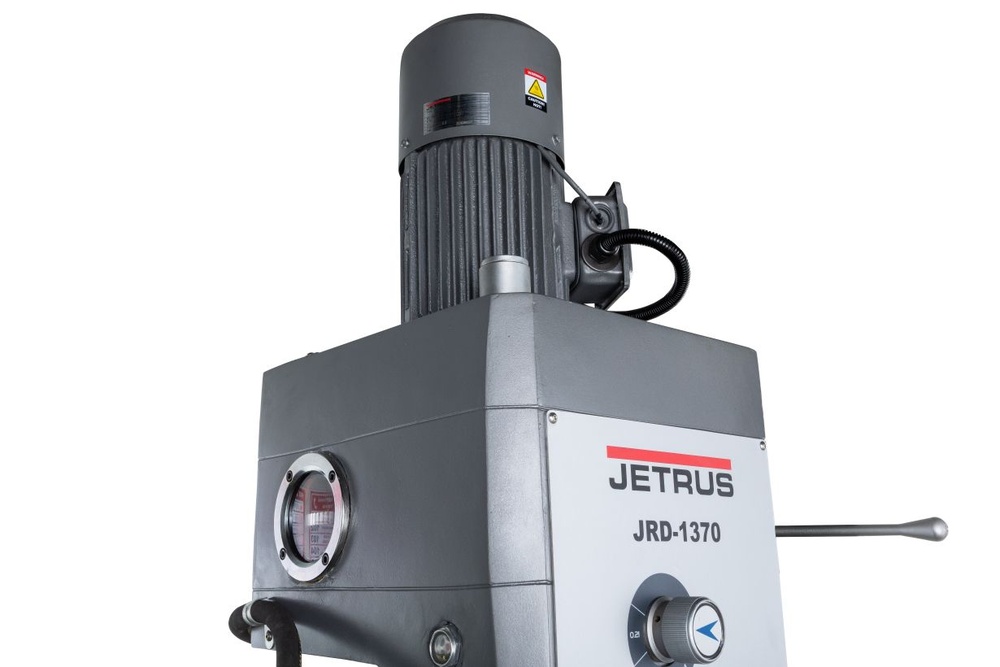

• Силовая установка и редуктор: Главный асинхронный электродвигатель мощностью 2,2 кВт обеспечивает крутящий момент до 200 Нм. Передача вращения реализована через долговечный шестеренчатый редуктор в масляной ванне, что гарантирует стабильную работу при высоких нагрузках.

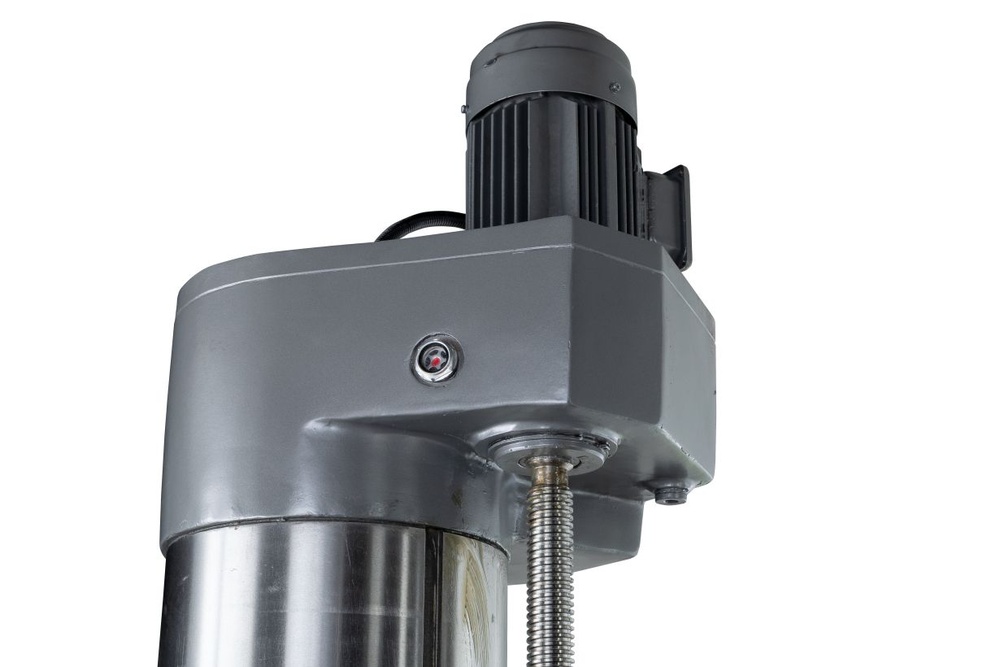

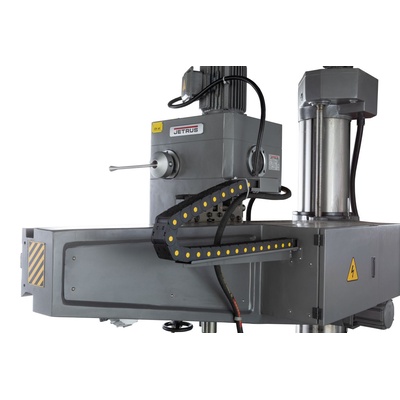

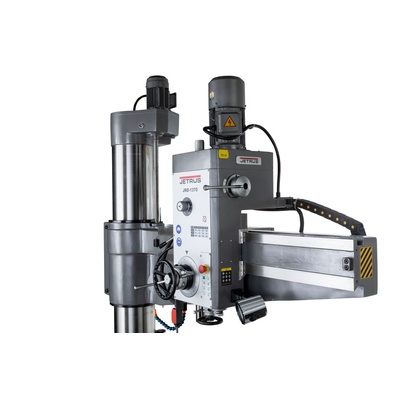

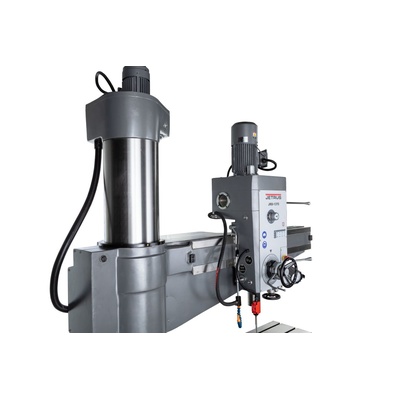

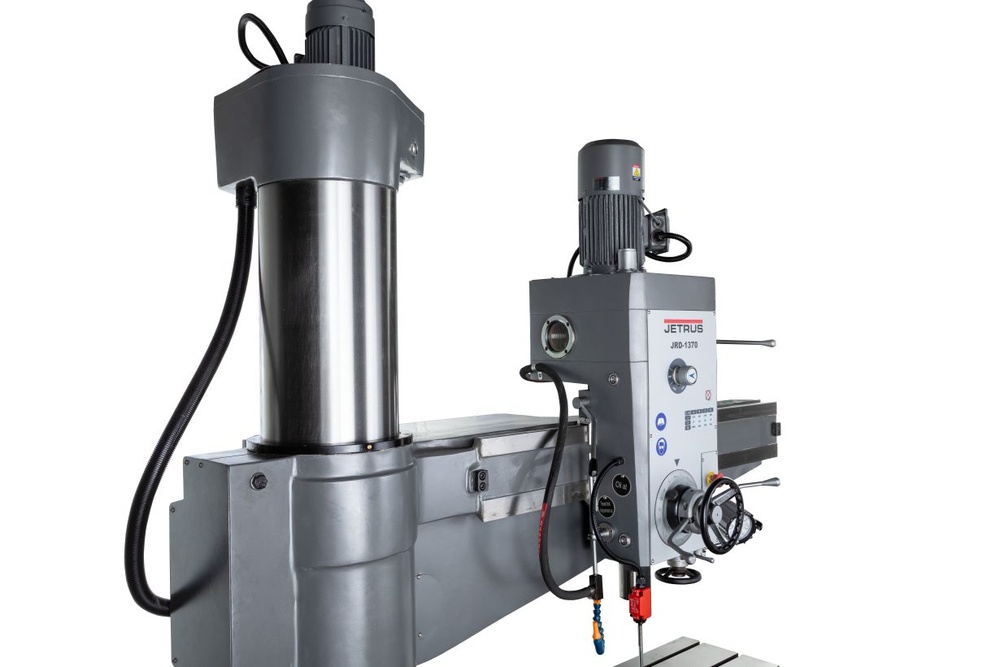

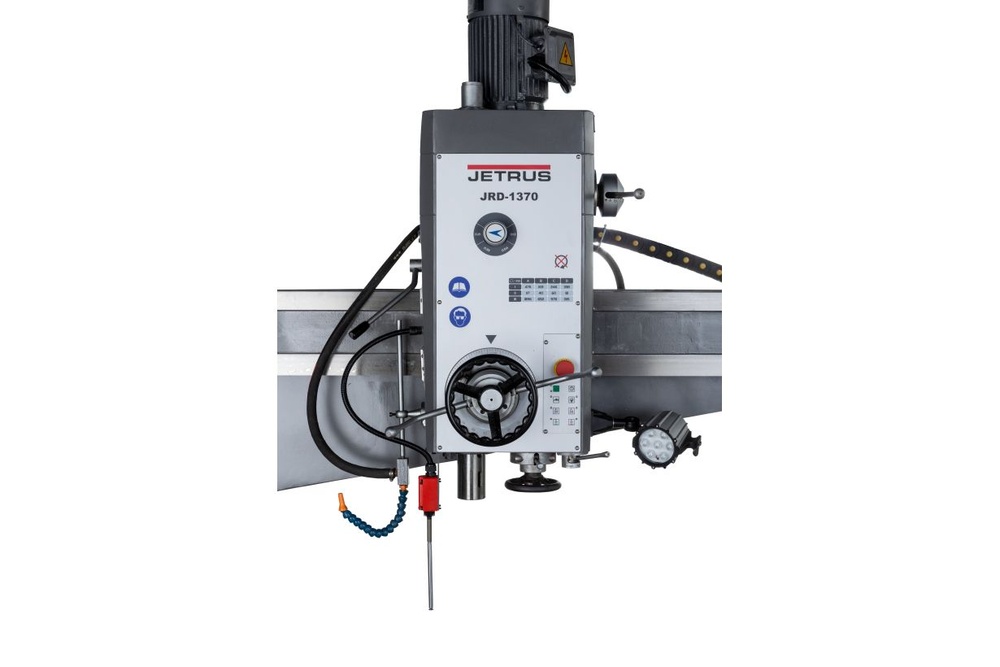

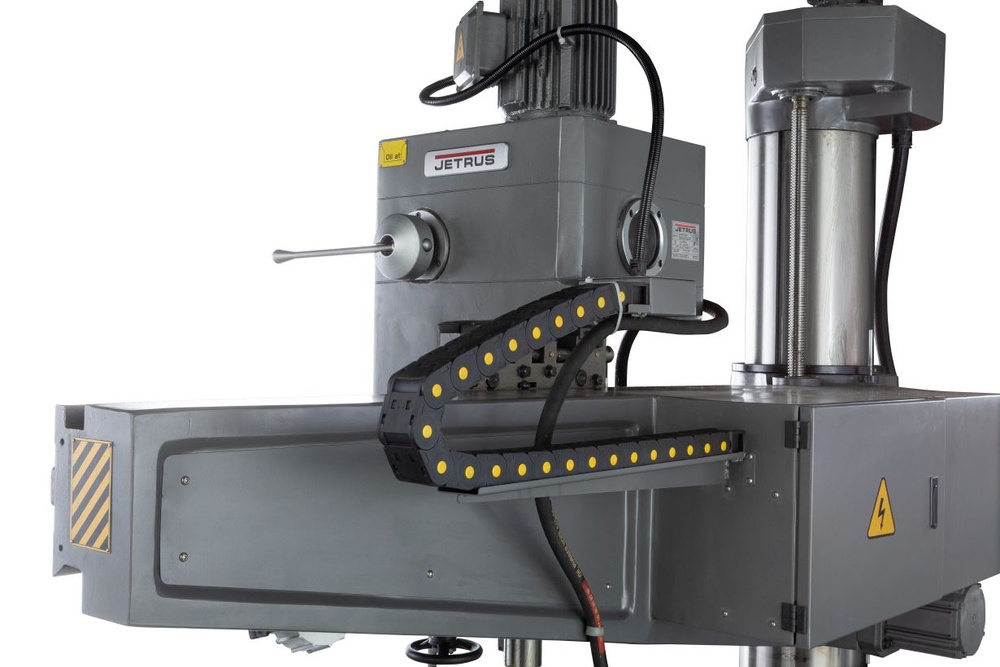

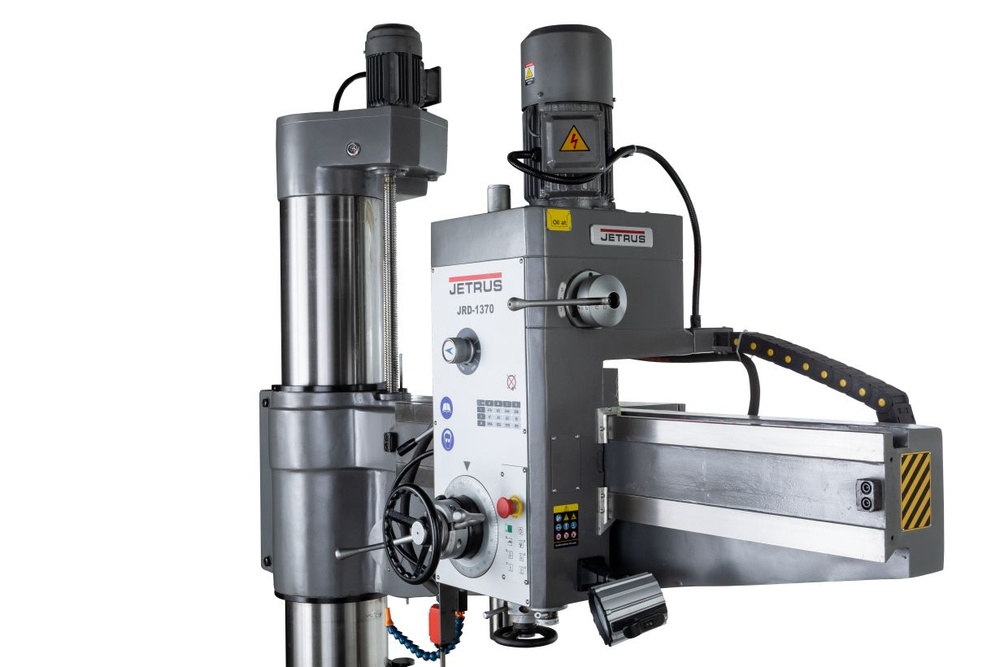

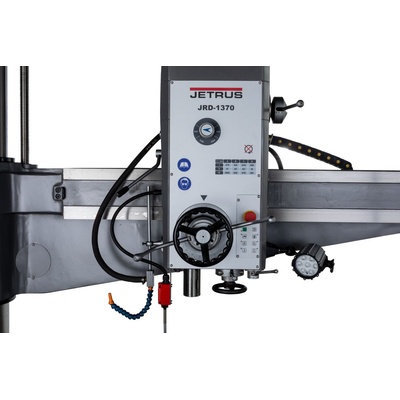

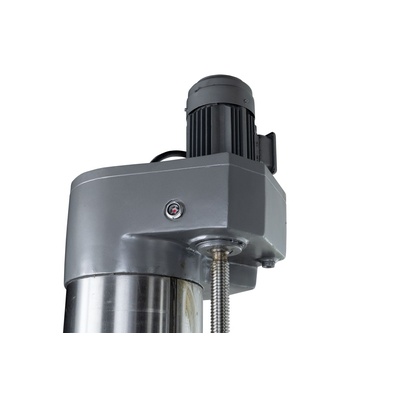

• Подвижная консольная система: Сверлильная бабка плавно перемещается по горизонтальной оси на расстояние до 1370 мм. Консоль поворачивается вокруг опорной колонны на ±180°. Вертикальное перемещение рукава автоматизировано и осуществляется отдельным вспомогательным мотором мощностью 0,75 кВт.

• Промышленный шпиндель с автоподачей: Пиноль с посадочным конусом МК-4 имеет ход 260 мм и функцию реверса для работы с метчиками. Оператору доступны 12 скоростей вращения и 4 ступени автоматической подачи (с максимальным усилием до 10 кН).

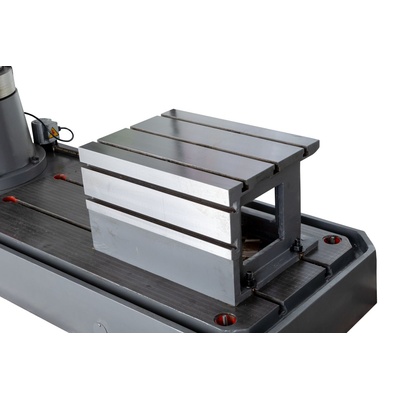

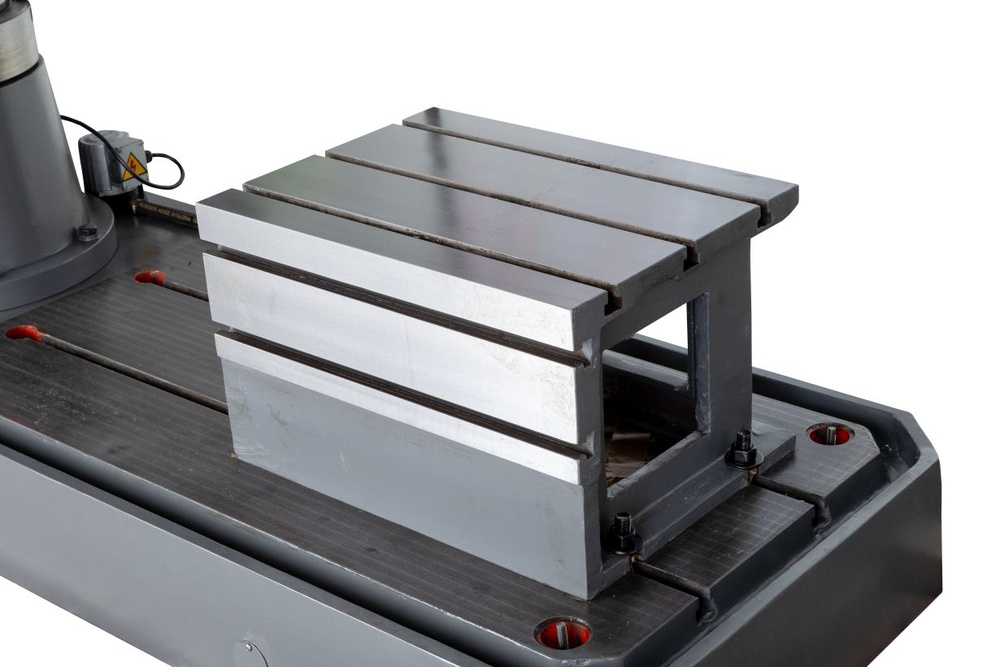

• Массивная чугунная база: Толстостенная опорная колонна, тяжелая плита-основание и съемный коробчатый стол отлиты из высокопрочного чугуна, что исключает вибрации. Параллельные Т-образные пазы на базе и столе позволяют надежно фиксировать детали сложной формы.

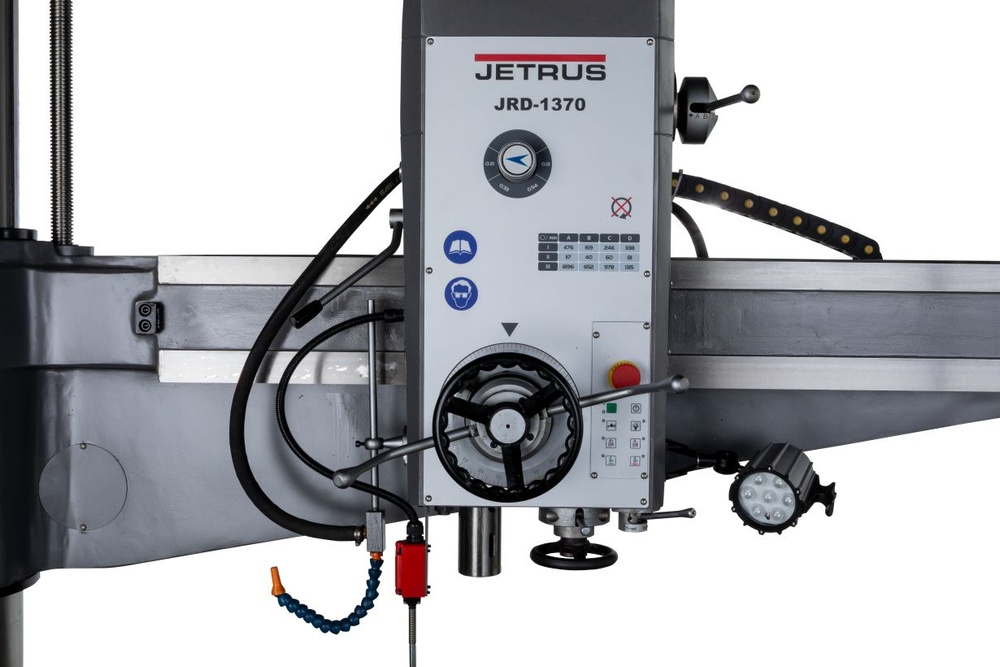

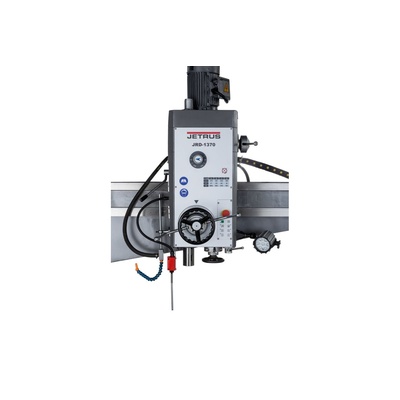

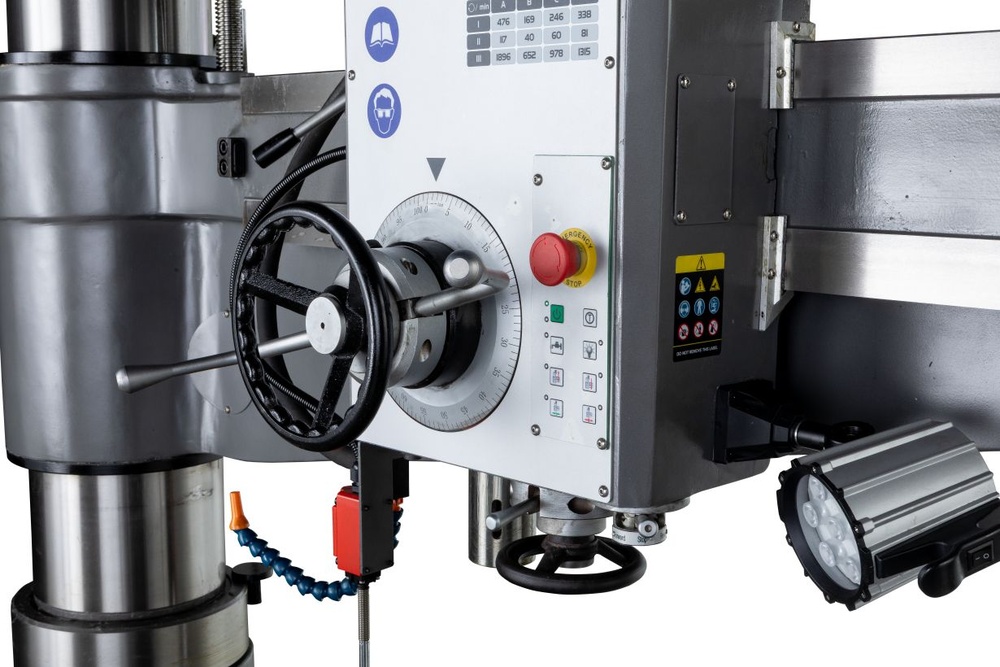

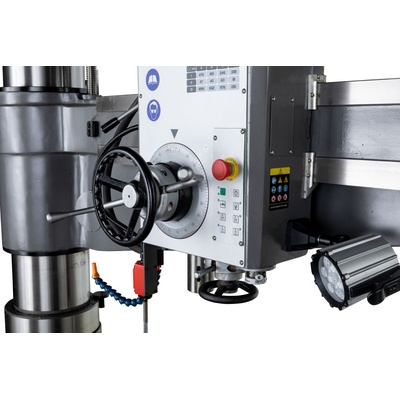

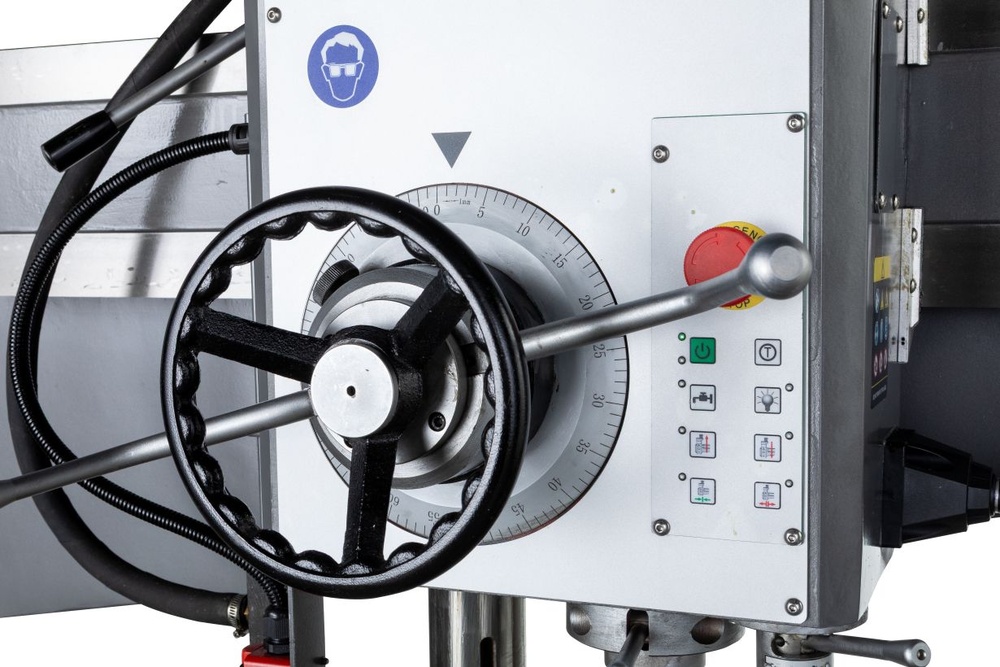

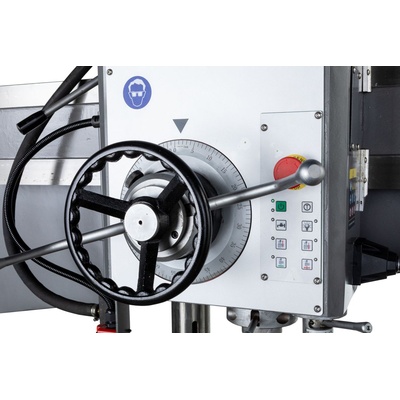

• Эргономика и периферия: Станок оснащен центральным маховиком хода пиноли, интуитивно понятным клавишным блоком управления и регулируемым ограничителем глубины сверления. В базовую комплектацию включены лампа освещения зоны резания и встроенная в основание система подачи СОЖ.

Технические характеристики

• Максимальный диаметр сверления: 40 мм (низколегированная сталь) / 45 мм (чугун)

• Мощность главного двигателя: 2,2 кВт

• Мощность двигателя подъема консоли: 0,75 кВт

• Конус шпинделя: МК-4 (Морзе 4)

• Ход пиноли: 260 мм

• Частота вращения шпинделя: 40–1896 об/мин (12 скоростей)

• Автоматическая подача пиноли: 0,13 / 0,21 / 0,33 / 0,54 мм/об

• Габариты плиты-основания: 1400 × 800 мм

• Размер съемного коробчатого стола: 600 × 450 × 370 мм

• Масса станка: 2200 кг
