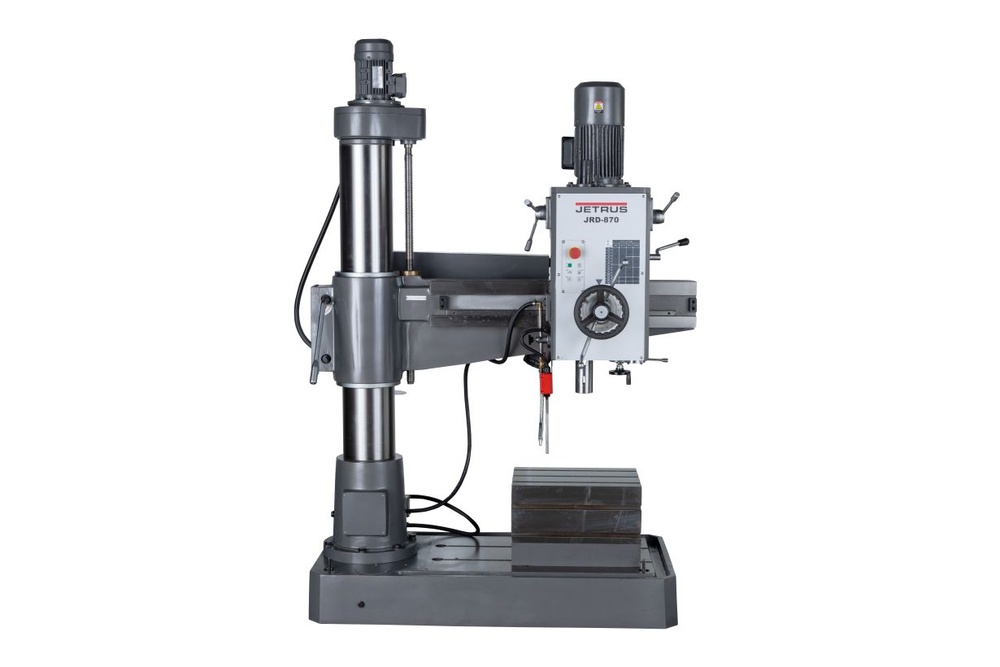

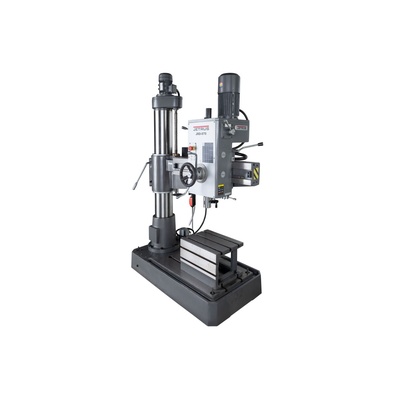

Радиально-сверлильный станок JETRUS JRD-870

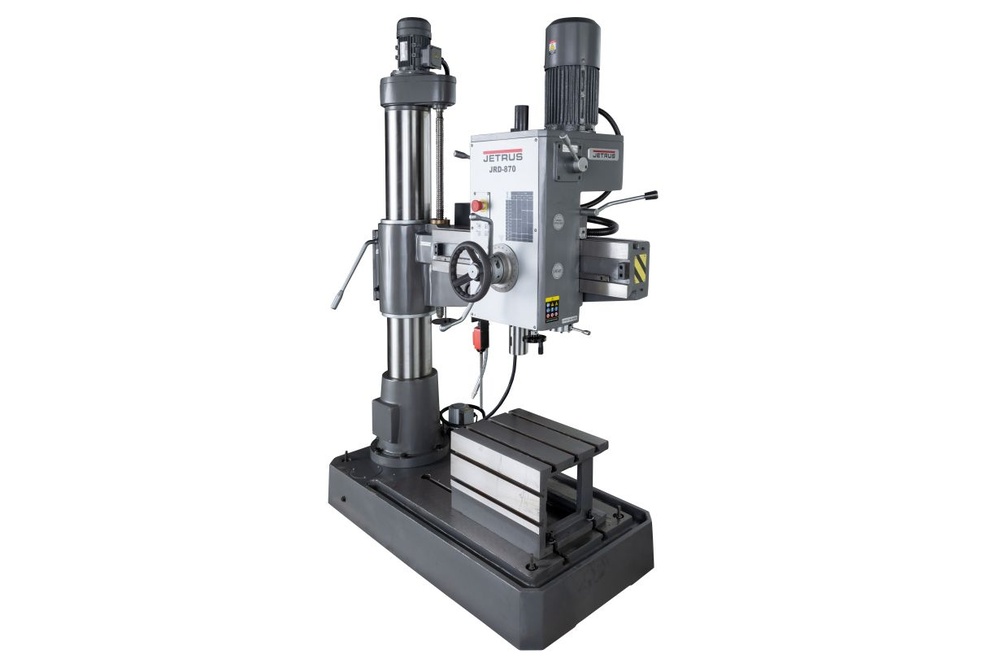

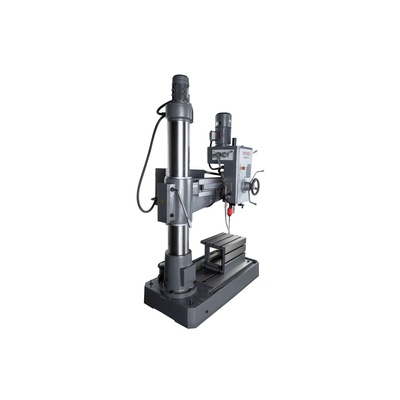

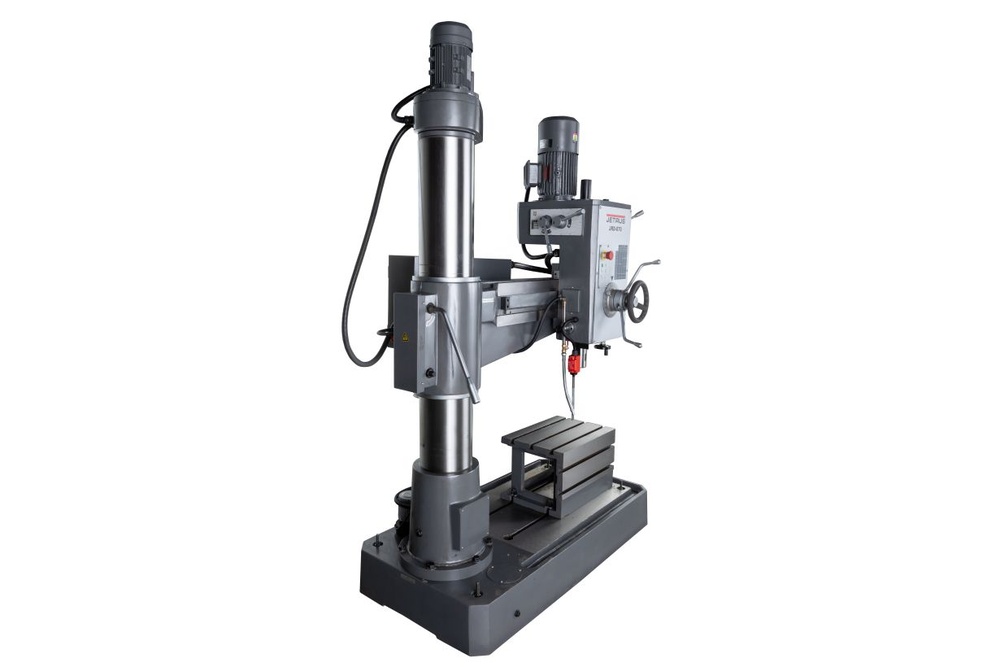

Промышленный радиально-сверлильный станок JETRUS JRD-870 предназначен для обработки крупногабаритных и тяжелых деталей в условиях единичного и серийного производства. Оборудование выполняет сверление, растачивание, развертывание отверстий и нарезание резьбы. Модель выступает современной альтернативой советским станкам 2Е52, 2К52, 2К522, 2А53, 2А592 и ГС545, а также заменяет в производственной линейке станки JET JRD-720R и JRD-920AH.

Конструктивные особенности и преимущества

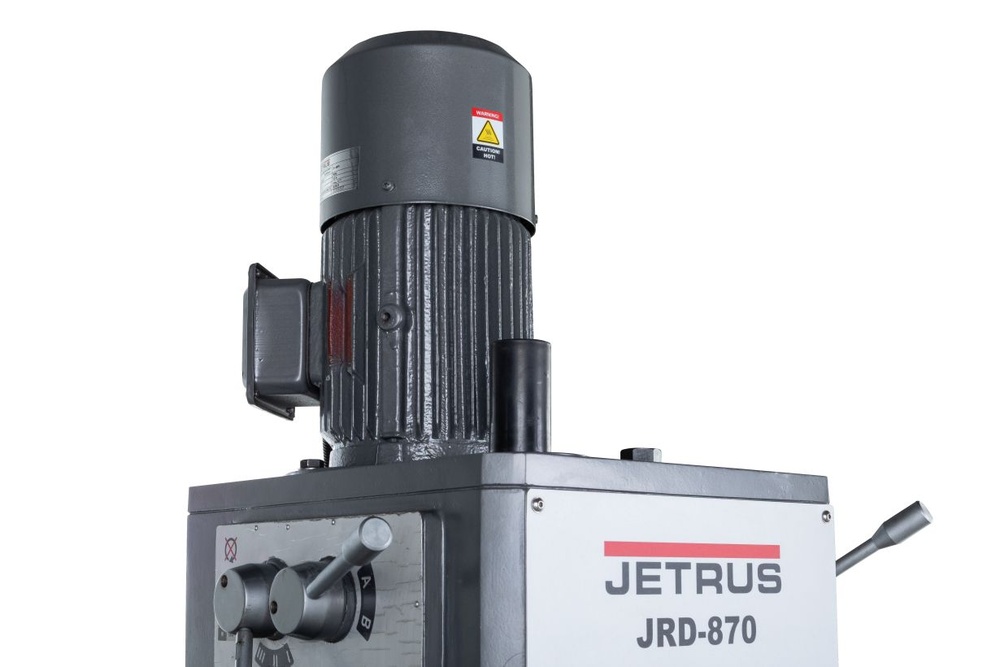

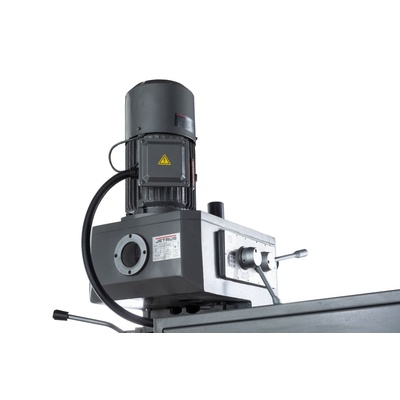

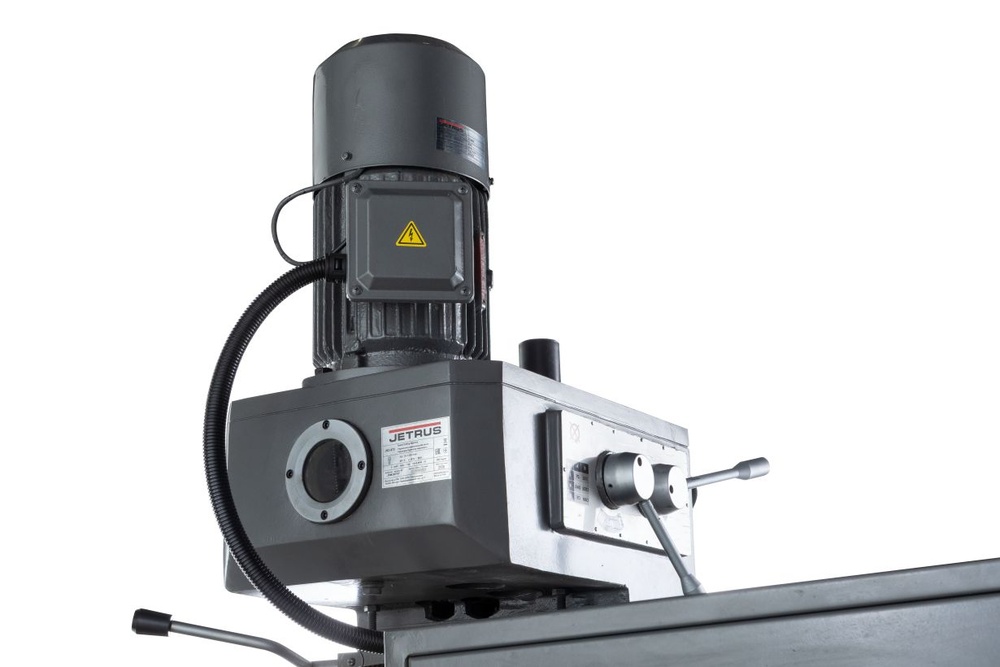

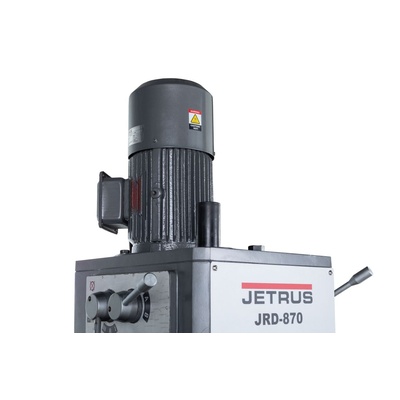

• Силовой агрегат и трансмиссия: Главный асинхронный электродвигатель мощностью 2,2 кВт выдает крутящий момент до 200 Нм. Передача вращения осуществляется через надежный шестеренчатый редуктор в масляной ванне, что обеспечивает стабильную работу при постоянных нагрузках.

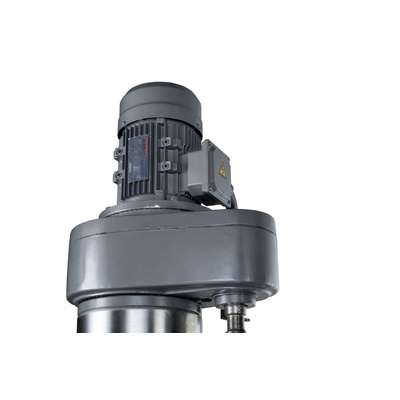

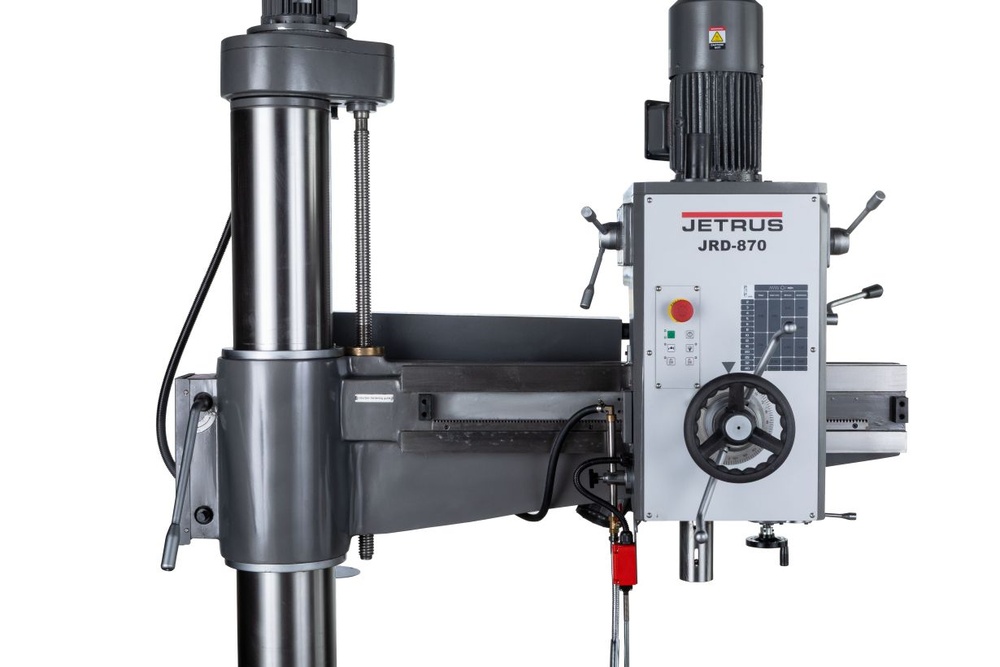

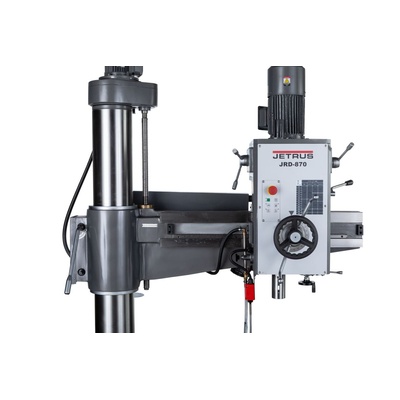

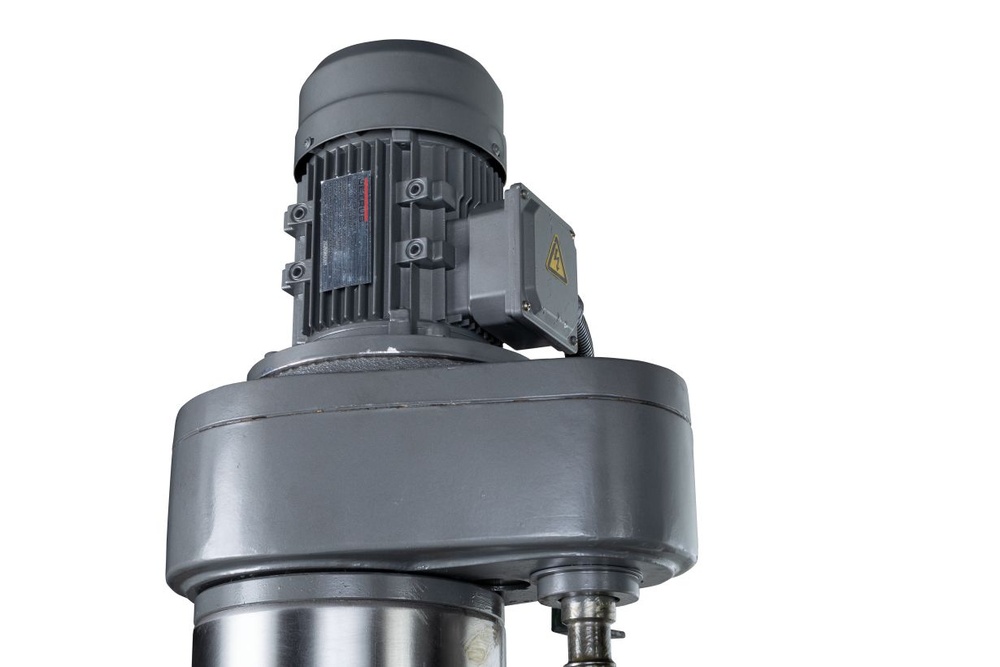

• Гибкая настройка консоли: Сверлильная бабка перемещается по горизонтальной оси консоли на расстояние до 870 мм. Рукав поворачивается вокруг опорной колонны на ±180°. Плавное вертикальное перемещение консоли обеспечивается отдельным вспомогательным мотором мощностью 0,75 кВт.

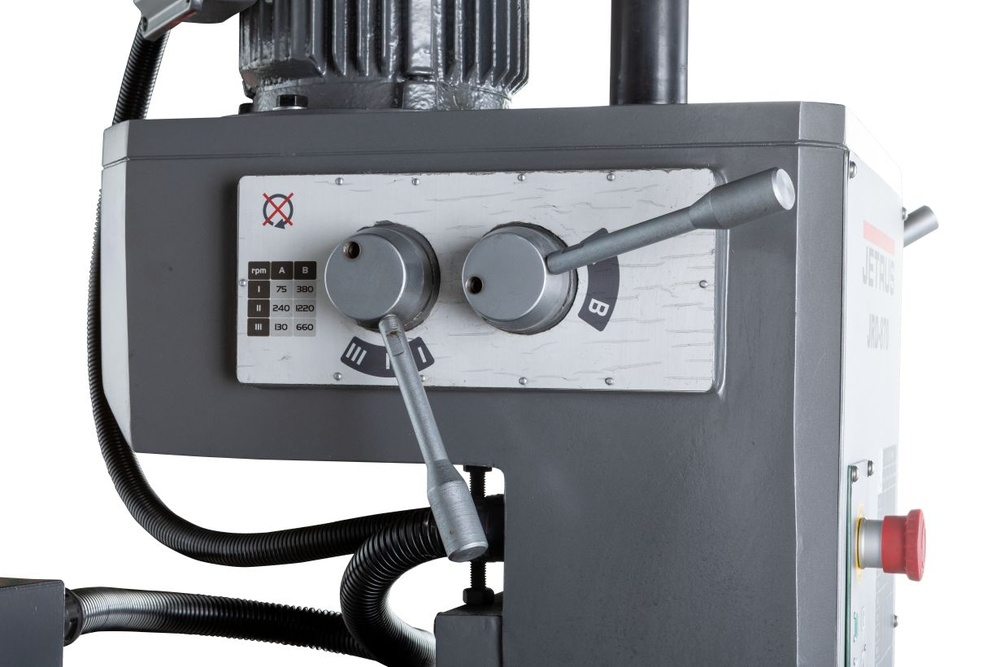

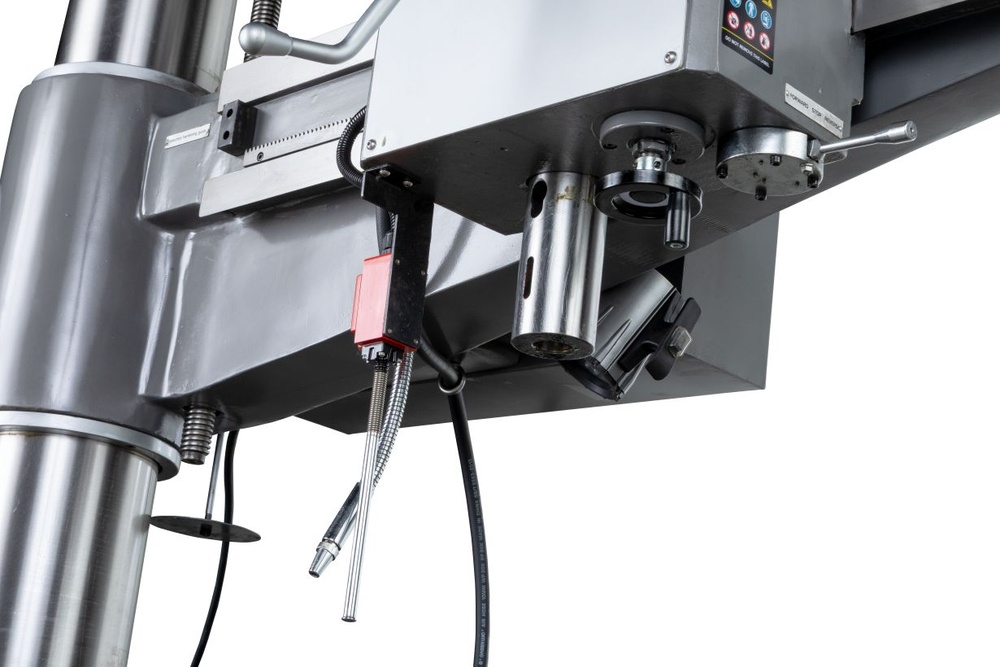

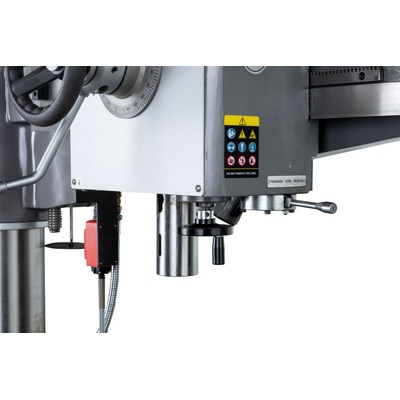

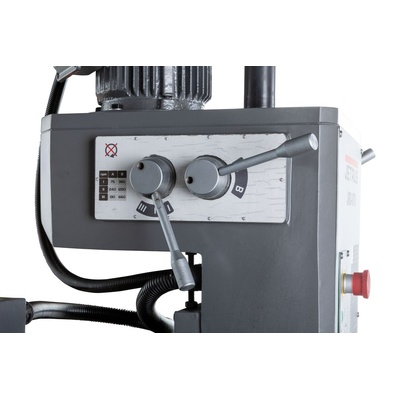

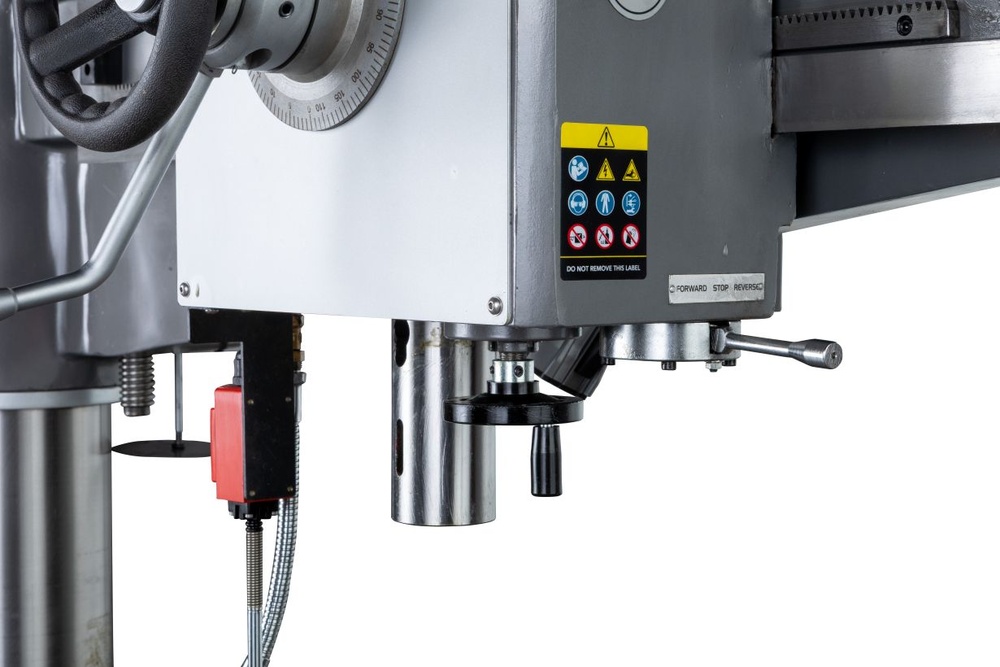

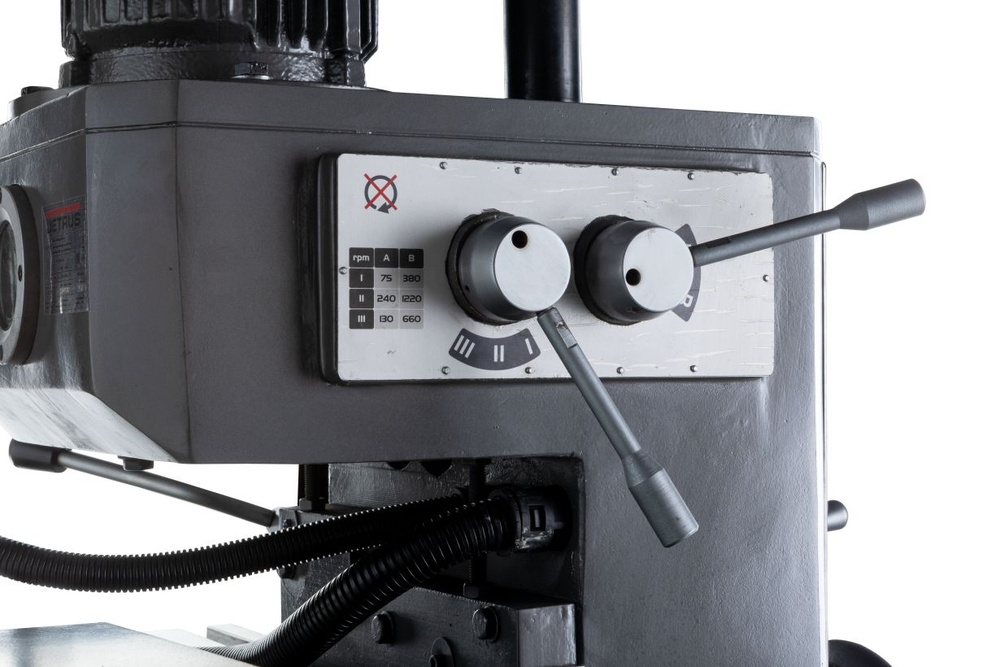

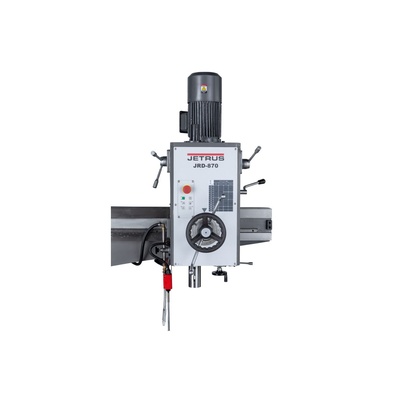

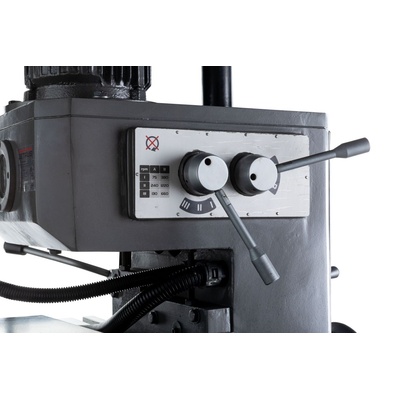

• Индустриальный шпиндель с автоподачей: Пиноль с посадочным конусом МК-4 имеет ход 200 мм и функцию реверса для резьбонарезных работ. Оператору доступны 6 скоростей вращения и 3 ступени автоматической подачи (до 0,25 мм/об) с максимальным усилием 6,3 кН.

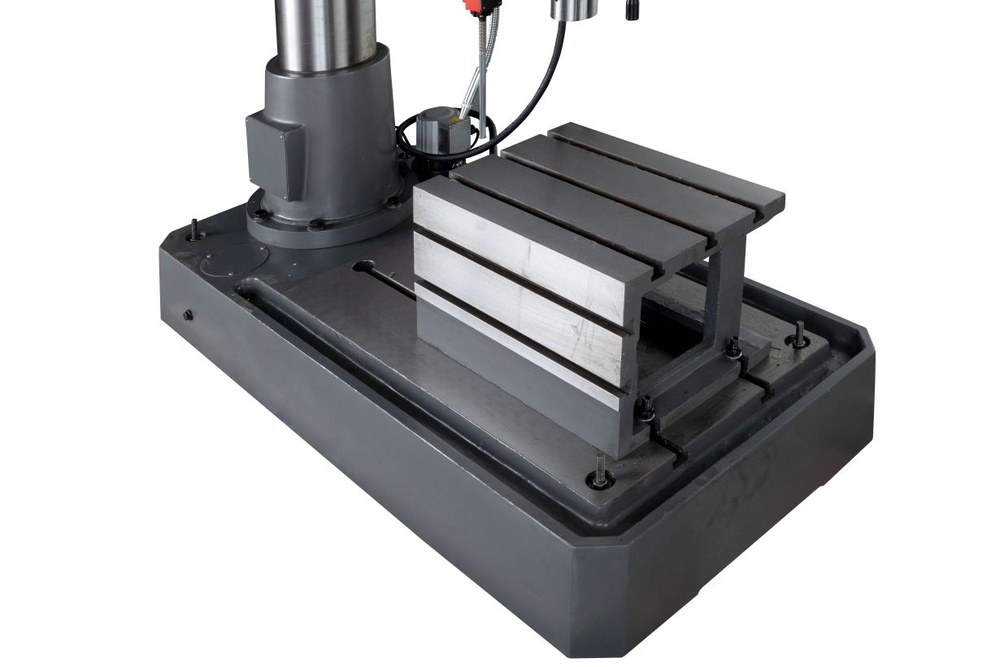

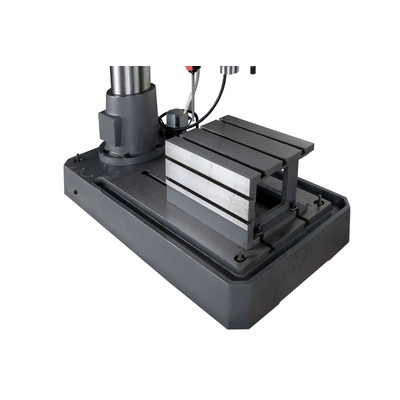

• Жесткая чугунная база: Толстостенная колонна, тяжелая плита-основание (1400×700 мм) и съемный коробчатый стол (460×320×300 мм) отлиты из высокопрочного чугуна, что эффективного гасит вибрации и гарантирует точность обработки.

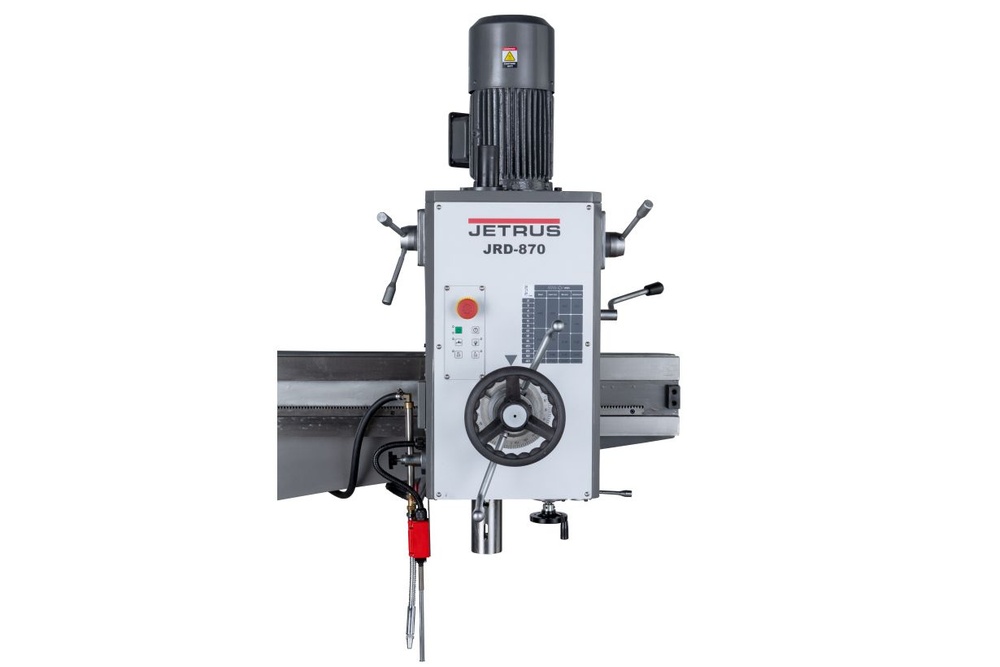

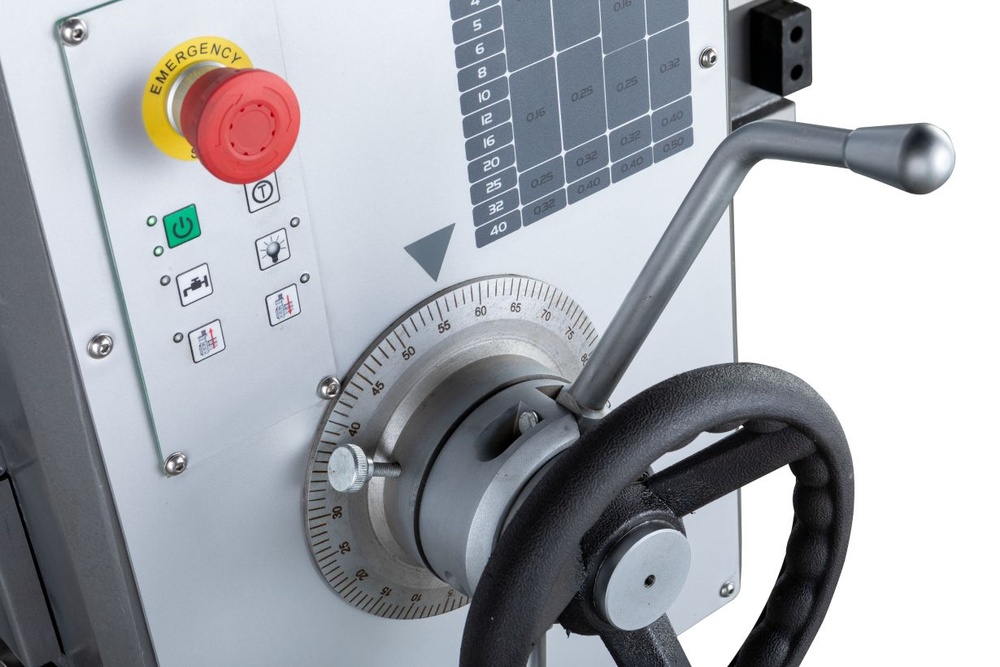

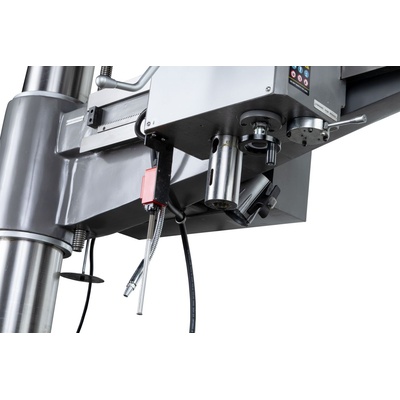

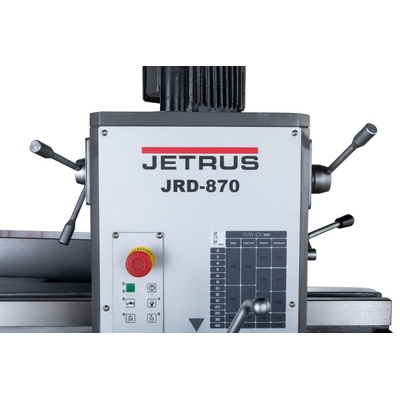

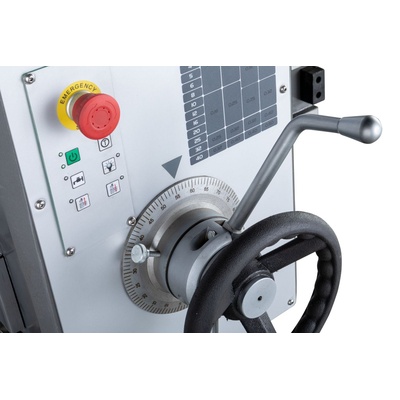

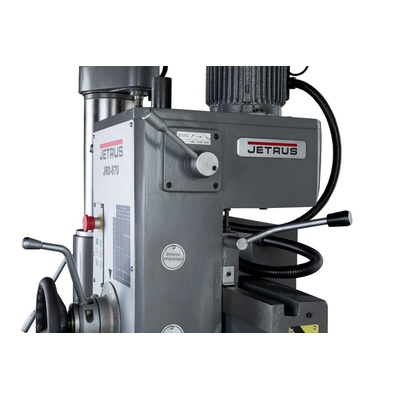

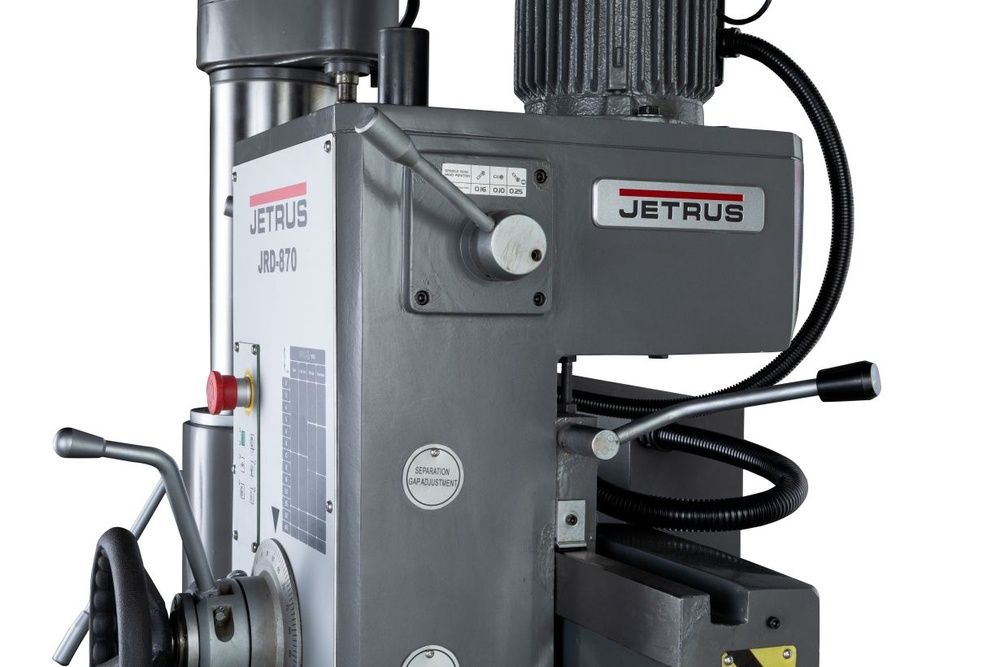

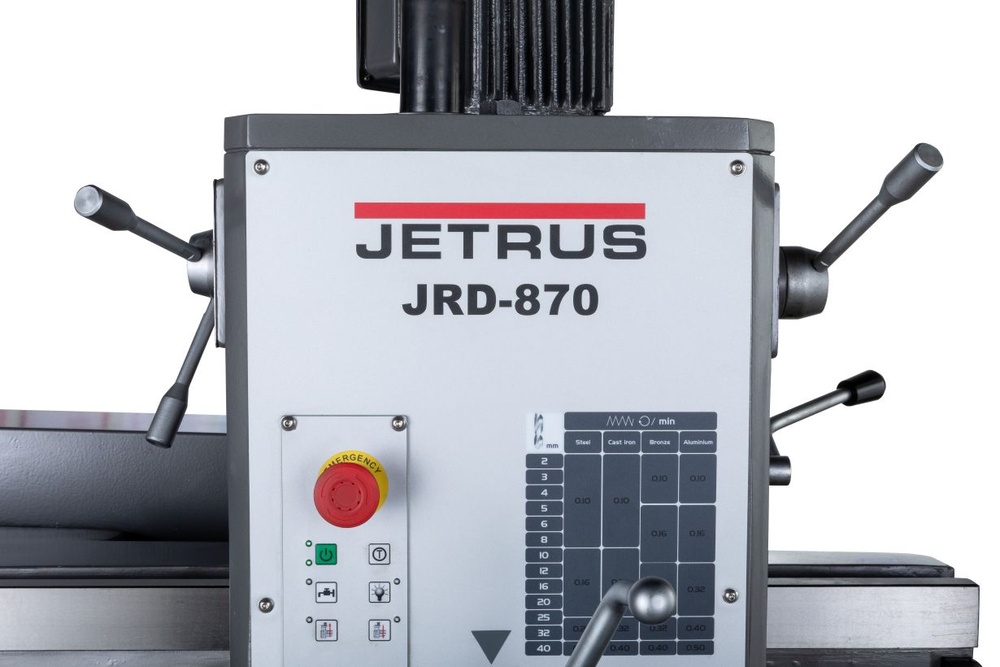

• Эргономика и оснащение: Станок оборудован центральным маховиком хода пиноли, удобной панелью управления, регулируемым упором глубины сверления, встроенной в основание системой подачи СОЖ и лампой подсветки зоны резания. Параллельные Т-образные пазы на плите и столе облегчают фиксацию заготовок сложной формы.

Технические характеристики

• Максимальный диаметр сверления: 32 мм (низколегированная сталь) / 35 мм (чугун)

• Мощность главного двигателя: 2,2 кВт

• Мощность двигателя подъема консоли: 0,75 кВт

• Конус шпинделя: МК-4 (Морзе 4)

• Ход пиноли: 200 мм

• Горизонтальное перемещение бабки: до 870 мм

• Угол поворота консоли: ±180°

• Частота вращения шпинделя: 75–1220 об/мин (6 скоростей)

• Автоматическая подача пиноли: 0,1 / 0,16 / 0,25 мм/об (3 скорости)

• Максимальное усилие подачи: 6,3 кН

• Габариты плиты-основания: 1400 × 700 мм

• Размер съемного коробчатого стола: 460 × 320 × 300 мм

• Масса станка: 1500 кг
